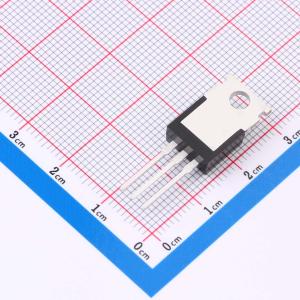

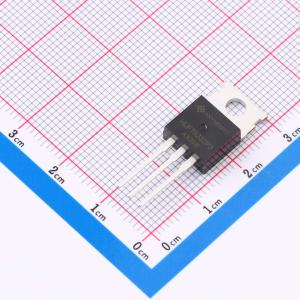

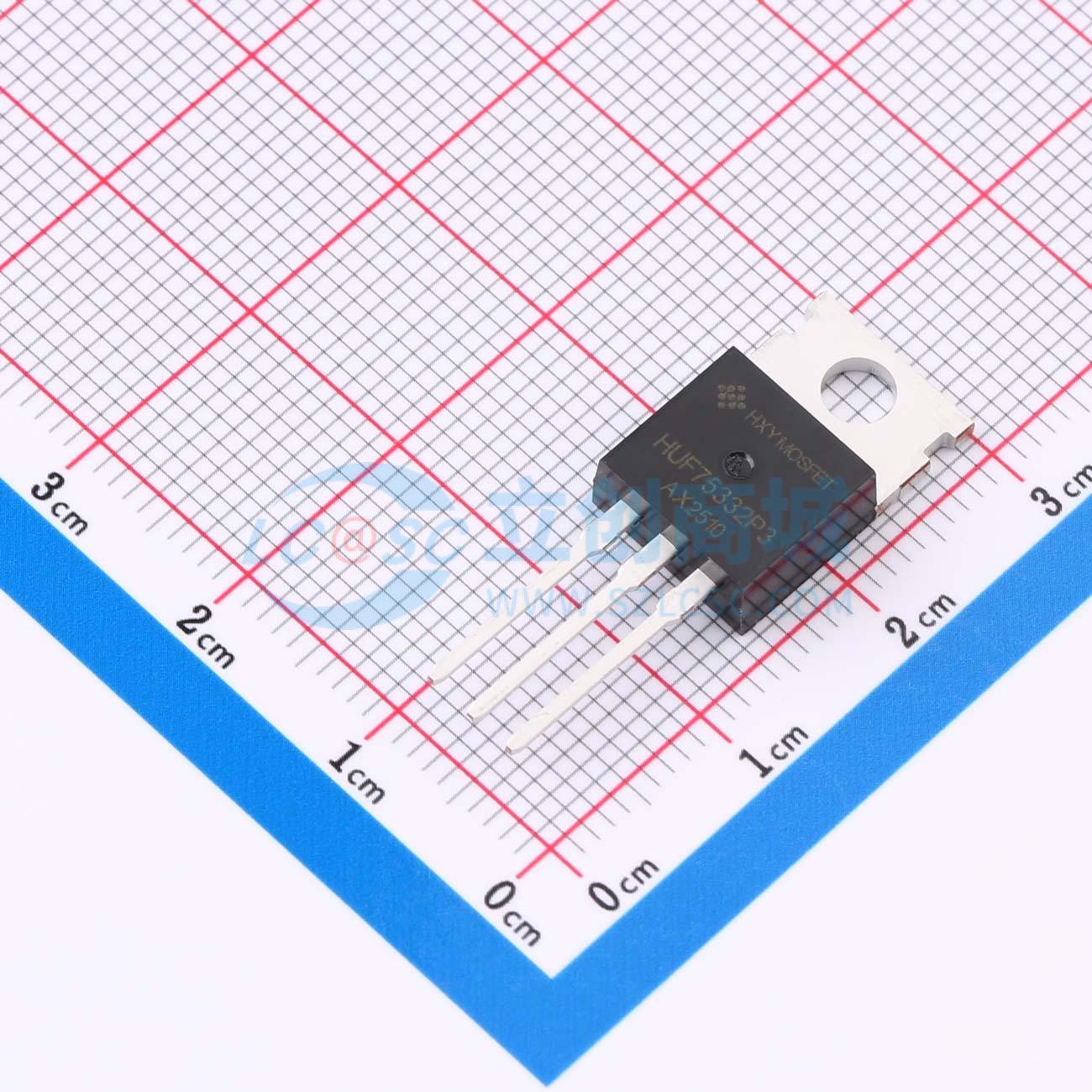

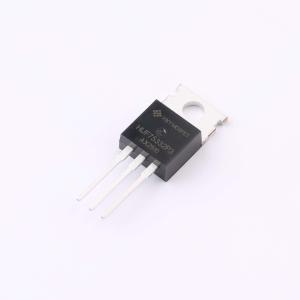

HUF75332P3-HXY实物图
  • HUF75332P3-HXY商品缩略图
  • HUF75332P3-HXY商品缩略图
  • HUF75332P3-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HUF75332P3-HXY

无 耐压:60V 电流:60A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
本款N沟道场效应管(MOSFET)具备以下关键参数:最大漏极电流ID为60A,漏源击穿电压VDSS为60V,导通电阻RDON仅为17mΩ,栅源电压VGS支持最高20V。该器件适用于多种高功率密度电路设计,如电源管理、电机驱动、开关电源及电池管理系统,具备快速开关响应和低导通损耗特性,满足高频应用场景对稳定性和效率的严苛要求,是构建高性能电子系统的关键元件。
商品型号
HUF75332P3-HXY
商品编号
C48972050
商品封装
TO-220C​
包装方式
管装
商品毛重
2.75克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
漏源电压(Vdss)60V
连续漏极电流(Id)60A
导通电阻(RDS(on))17mΩ@10V
耗散功率(Pd)120W
阈值电压(Vgs(th))4V@250uA
属性参数值
栅极电荷量(Qg)39nC@10V
输入电容(Ciss)4.05nF
反向传输电容(Crss)110pF
工作温度-55℃~+150℃
输出电容(Coss)430pF

商品概述

这款N沟道MOSFET采用先进的超结技术和设计,可在低栅极电荷的情况下提供出色的导通电阻(RDS(on))。它可用于多种应用场景。

商品特性

  • 漏源电压(VDS) = 650 V,漏极电流(ID) = 8 A,在栅源电压(VGS) = 10 V时,导通电阻(RDS(ON)) < 600 mΩ(典型值:540 mΩ)
  • 低栅极电荷
  • 提供环保型器件
  • 采用先进的高单元密度沟槽技术,实现超低导通电阻(RDS(ON))
  • 采用散热性能良好的封装
  • 湿度敏感度等级(MSL)为3级

数据手册PDF
