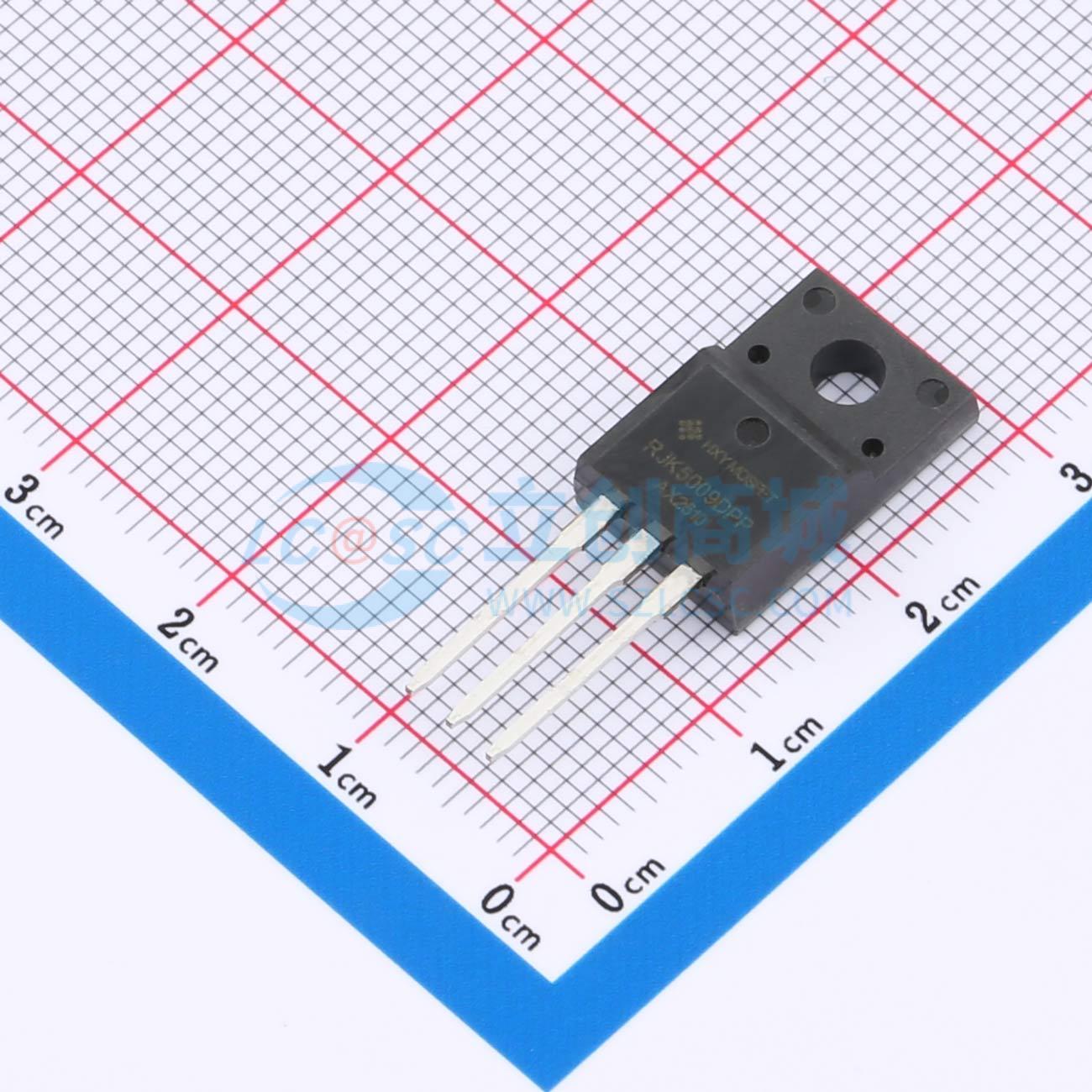

RJK5009DPP-HXY实物图

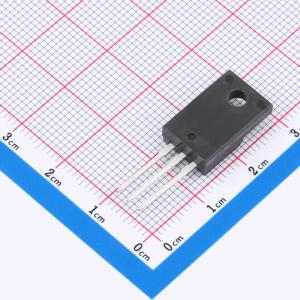

  • RJK5009DPP-HXY商品缩略图
  • RJK5009DPP-HXY商品缩略图
  • RJK5009DPP-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

RJK5009DPP-HXY

硅 N沟道 功率 MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
本产品为N沟道增强型场效应管(MOSFET),具备500V的漏源击穿电压(VDSS)和20A的最大漏极电流(ID),适合中高功率应用场景。导通电阻(RDON)典型值为260mΩ,有助于降低导通损耗并提升系统效率。该器件采用标准封装形式,具备良好的热稳定性和可靠性,适用于电源转换、电机控制、智能家电及高性能电子设备中的开关电路设计。其参数特性支持高频工作,有利于减小外围元件体积,提高整体设计灵活性。
商品型号
RJK5009DPP-HXY
商品编号
C48972094
商品封装
TO-220F​
包装方式
管装
商品毛重
2.819192克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
漏源电压(Vdss)500V
连续漏极电流(Id)20A
导通电阻(RDS(on))300mΩ@10V
耗散功率(Pd)165W
阈值电压(Vgs(th))4V@250uA
属性参数值
栅极电荷量(Qg)63nC@0to10V
输入电容(Ciss)2.864nF
反向传输电容(Crss)25pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)286pF

商品特性

  • 漏源电压(VDS) = -40 V
  • 漏极电流(ID) = -3A
  • 栅源电压(VGS) = -10 V时,导通电阻(RDS(on)) < 85 mΩ
  • 栅源电压(VGS) = -4.5 V时,导通电阻(RDS(on)) < 100 mΩ
  • 沟槽技术功率MOSFET
  • 低栅极电阻
  • 散热性能良好的出色封装

应用领域

  • 电源开关应用
  • 硬开关和高频电路
  • 不间断电源

数据手册PDF
