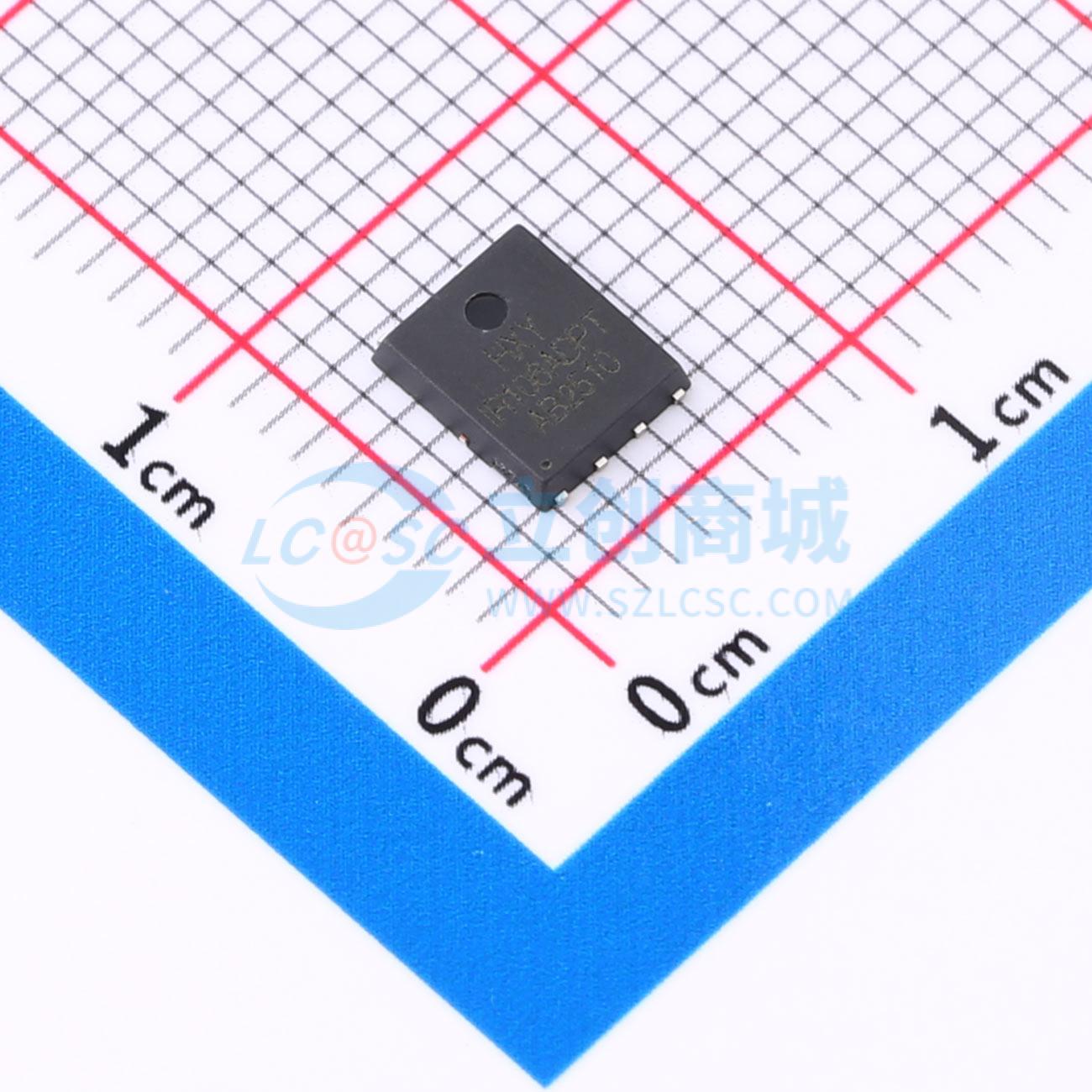

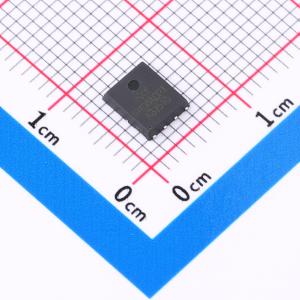

温馨提醒：图片仅供参考，商品以实物为准
SIR106ADP-T1-RE3-HXY
N沟道屏蔽栅极型增强模式MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本款N沟道场效应管（MOSFET）具备较高的电流驱动能力和良好的导通特性，适用于多种高效率电路设计。其最大漏极电流ID为80A，漏源击穿电压VDSS为100V，支持在较高功率环境下稳定工作；导通电阻RDON仅为6.4mΩ，有助于降低导通损耗并提升系统效率。该器件结构可靠、响应速度快，适合应用于电源转换、电机驱动、储能系统以及各类高密度电子设备中的开关与控制电路，满足对性能和稳定性有要求的电路设计方案需求。
- 商品型号
- SIR106ADP-T1-RE3-HXY
- 商品编号
- C48972113
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 7.5mΩ@10V | |
| 耗散功率(Pd) | 97W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 39.4nC@10V | |
| 输入电容(Ciss) | 2.944nF | |
| 反向传输电容(Crss) | 2.04pF | |
| 输出电容(Coss) | 736pF |
商品概述
SIR106ADP-T1-RE3采用先进的SGT MOSFET技术,可实现低导通电阻RDS(ON)、低栅极电荷、快速开关以及出色的雪崩特性。该器件经过专门设计,具备更好的耐用性。
商品特性
- 漏源电压VDS = 100 V,漏极电流ID = 75 A
- 当栅源电压VGS = 10 V时,导通电阻RDS(ON) < 7.5 mΩ
应用领域
- 消费电子电源
- 电机控制
- 同步整流
- 隔离式直流
- 同步整流应用
