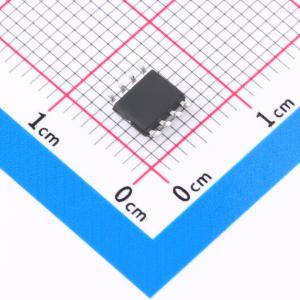

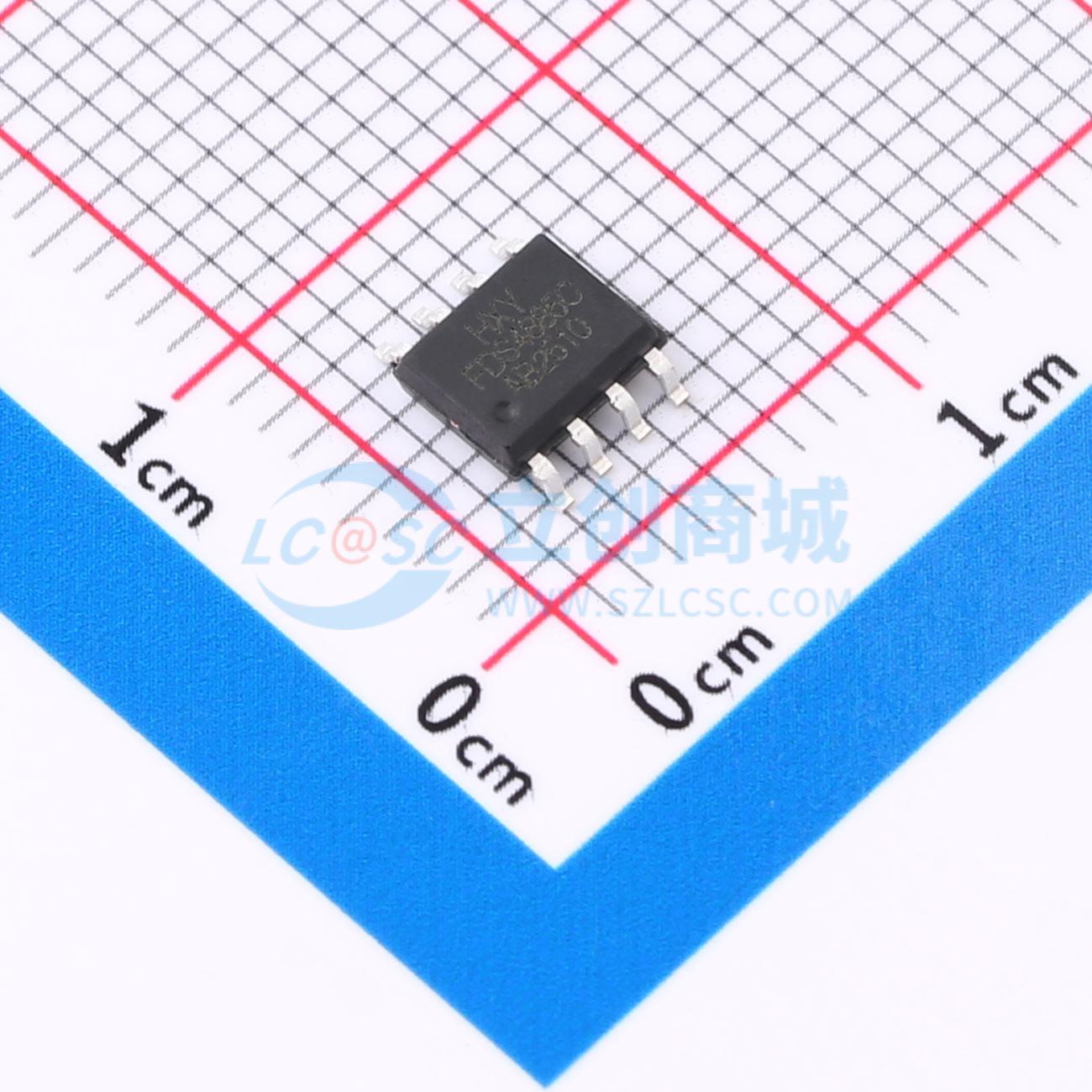

FDS4885C-HXY实物图
  • FDS4885C-HXY商品缩略图
  • FDS4885C-HXY商品缩略图
  • FDS4885C-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDS4885C-HXY

双N+P沟道增强型MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
本产品为N+P沟道场效应管(MOSFET),具备7.2A持续漏极电流和40V漏源电压能力,适用于中低功率电源管理应用。导通电阻为23mΩ,有助于降低导通损耗,提高能效。该器件集成N沟道与P沟道结构,支持双向功率控制,适合用于H桥驱动、直流电机控制及电源切换电路。其双沟道特性提供更灵活的栅极驱动方式,适用于便携式电子设备、智能家电及小型电源模块中的高效功率调节需求。
商品型号
FDS4885C-HXY
商品编号
C48972127
商品封装
SOP-8​
包装方式
编带
商品毛重
0.12551克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)40V
连续漏极电流(Id)7.2A
导通电阻(RDS(on))44mΩ@10V
耗散功率(Pd)1.67W
阈值电压(Vgs(th))2.5V
属性参数值
栅极电荷量(Qg)11.5nC@4.5V
输入电容(Ciss)1.415nF
反向传输电容(Crss)102pF
工作温度-55℃~+150℃
类型N沟道+P沟道
输出电容(Coss)76pF

商品概述

FDS4885C采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。

商品特性

  • VDS = 40V,ID = 7.2A
  • 在VGS = 10V时,RDS(ON) < 26mΩ
  • VDS = -40V,ID = 6.5A
  • 在VGS = 10V时,RDS(ON) < 44mΩ

应用领域

  • 电池保护
  • 负载开关
  • 不间断电源
