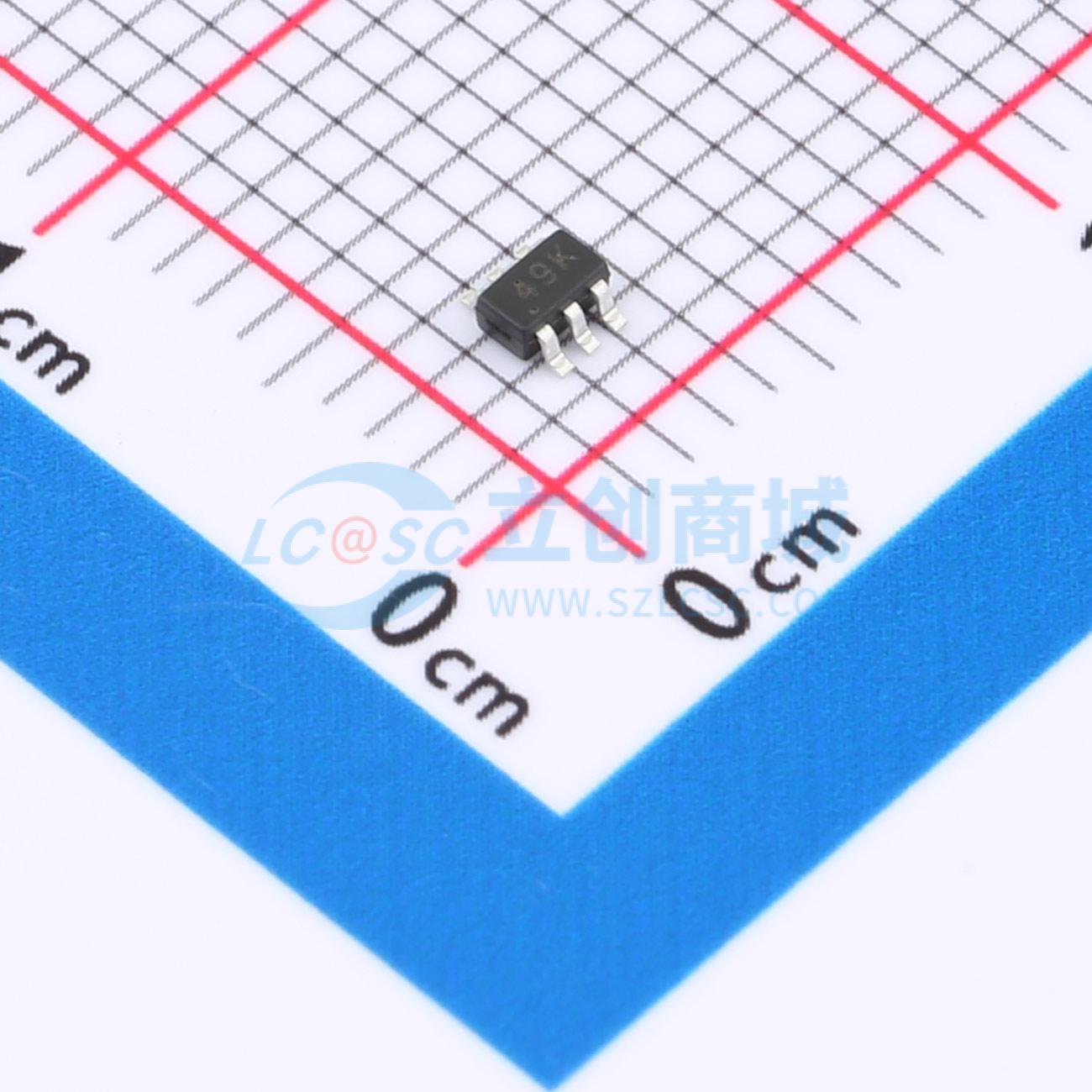

DMC2710UDWQ-13-HXY实物图

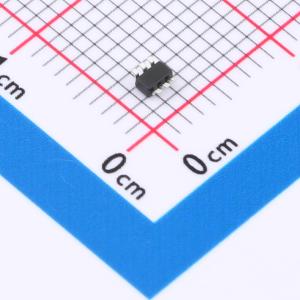

  • DMC2710UDWQ-13-HXY商品缩略图

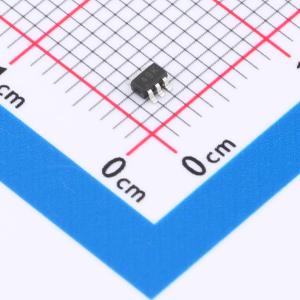

  • DMC2710UDWQ-13-HXY商品缩略图

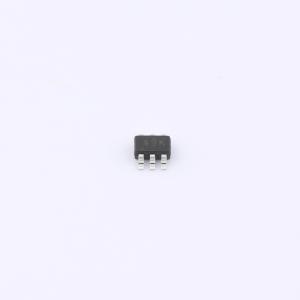

  • DMC2710UDWQ-13-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

DMC2710UDWQ-13-HXY

双N+P沟道增强型MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
本产品为N+P沟道场效应管(MOSFET),主要参数包括:漏极电流ID为0.8A,漏源击穿电压VDSS为20V,导通电阻RDON为320mΩ。该器件适用于需要高效开关与信号控制的电路设计,可广泛用于电源管理、逻辑切换及小型电子设备中的功率调节单元。其低导通电阻特性有助于降低能耗并提升系统效率,是一款适用于多样化电子产品的基础半导体元件。
商品型号
DMC2710UDWQ-13-HXY
商品编号
C48972123
商品封装
SOT-363​
包装方式
编带
商品毛重
0.025克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
漏源电压(Vdss)20V
连续漏极电流(Id)750mA
导通电阻(RDS(on))800mΩ@1.8V
阈值电压(Vgs(th))1.1V@250uA
属性参数值
输入电容(Ciss)113pF;79pF
反向传输电容(Crss)9pF;9pF
工作温度-55℃~+150℃
类型N沟道+P沟道
输出电容(Coss)15pF;13pF

商品概述

STD35P6LLF6采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。

商品特性

  • VDS = -60V,ID = -30A
  • 当VGS = -10V时,RDS(ON) < 33mΩ

应用领域

  • PWM应用
  • 负载开关
  • 电源管理

数据手册PDF
