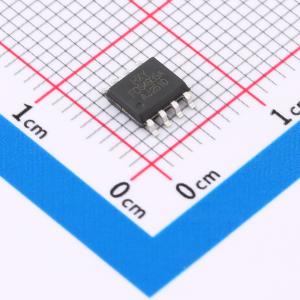

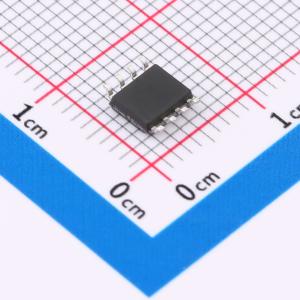

FDS4935A-HXY实物图
  • FDS4935A-HXY商品缩略图
  • FDS4935A-HXY商品缩略图
  • FDS4935A-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDS4935A-HXY

双P沟道增强型MOSFET

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
本产品为P+P沟道场效应管(MOSFET),主要参数包括:漏极电流ID为11A,漏源击穿电压VDSS为30V,导通电阻RDON低至14mΩ。该器件具备较高的电流承载能力与较低的导通损耗,适用于需要高效功率控制与稳定性能的电路设计。可应用于便携式电源系统、消费类电子设备中的开关电源及电机驱动模块。其双P沟道结构支持同步整流与负载切换功能,有助于提升整体电路效率并简化外围设计,是一款适用于多种功率场景的基础型半导体器件。
商品型号
FDS4935A-HXY
商品编号
C48972124
商品封装
SOP-8​
包装方式
编带
商品毛重
0.126531克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)11A
导通电阻(RDS(on))14mΩ@10V;20mΩ@4.5V
耗散功率(Pd)3.7W
阈值电压(Vgs(th))1.6V
属性参数值
栅极电荷量(Qg)22nC@10V
输入电容(Ciss)1.33nF
反向传输电容(Crss)156pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)183pF

商品概述

FDS4935A采用先进的沟槽技术和设计,可在低栅极电荷下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。

商品特性

  • 漏源电压VDS = -30V,漏极电流ID = -11A
  • 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 18mΩ
  • 当栅源电压VGS = -4.5V时,导通电阻RDS(ON) < 27mΩ

应用领域

  • 脉冲宽度调制(PWM)应用
  • 负载开关
