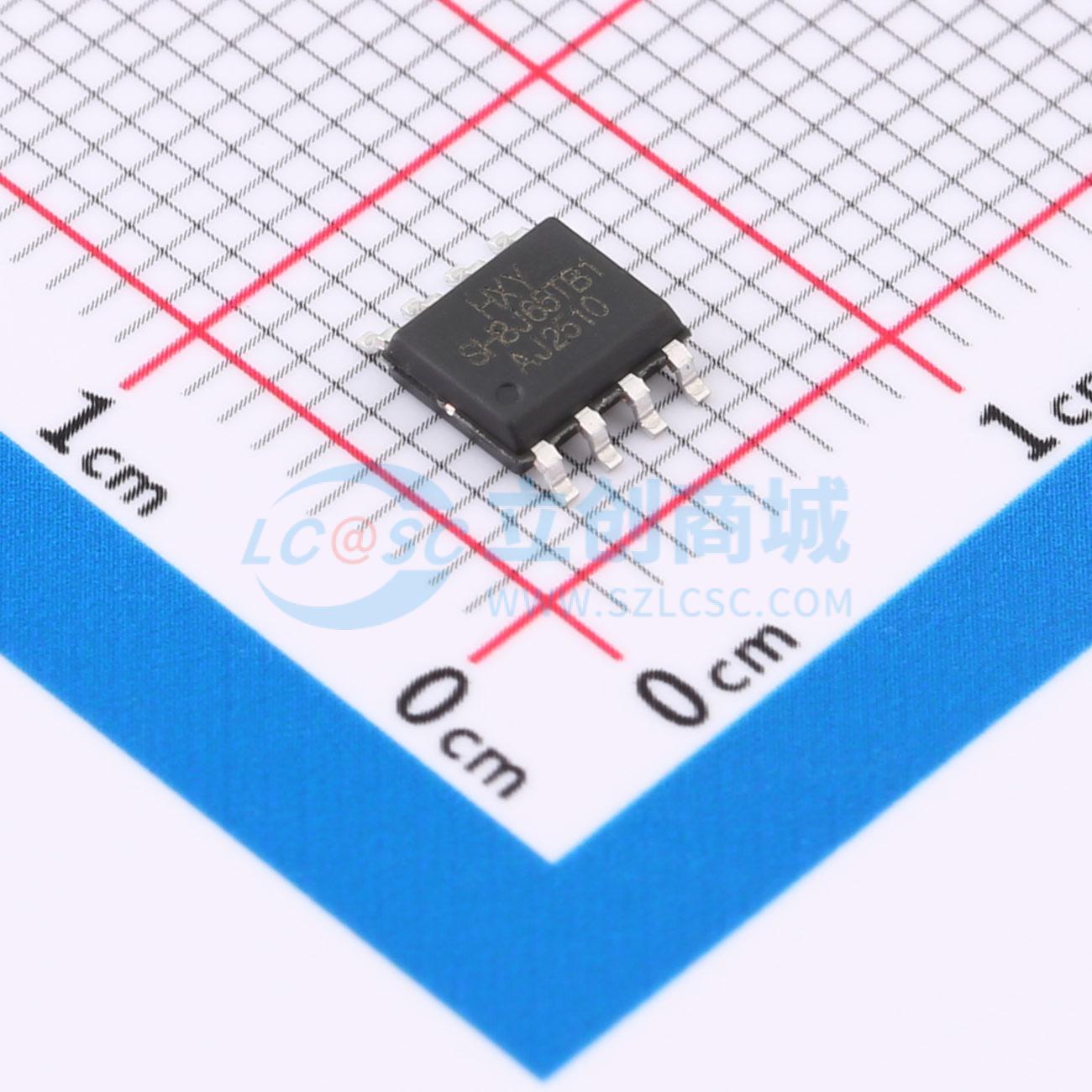

温馨提醒：图片仅供参考，商品以实物为准

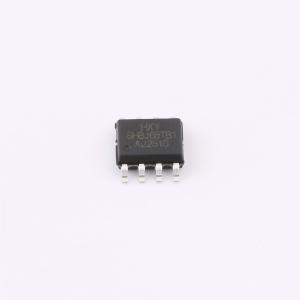

SH8J65TB1-HXY
双P沟道增强型MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品为P+P沟道场效应管（MOSFET），具有较高的电流承载能力，持续漏极电流ID可达11A，漏源电压VDSS为30V，导通电阻RDON低至14mΩ，有助于降低导通损耗并提升系统效率。该器件适用于需要高效能功率控制的各类场景，能够稳定运行在多种负载条件下。其P沟道结构设计使其在电路中常用于高边开关或同步整流应用，提供可靠的操作性能和良好的热稳定性，适合于电源管理、电池供电设备及小型电子装置中的功率切换与调节需求。
- 商品型号
- SH8J65TB1-HXY
- 商品编号
- C48972125
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8.5A | |
| 导通电阻(RDS(on)) | 14mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@4.5V | |
| 输入电容(Ciss) | 1.345nF | |
| 反向传输电容(Crss) | 158pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 194pF |
商品概述
SH8J65TB1采用先进的沟槽技术和设计，可提供出色的导通电阻（RDS(ON)）和低栅极电荷。它可用于多种应用。
商品特性
- 漏源电压（VDS） = -30V，漏极电流（ID） = -8.5A
- 当栅源电压（VGS） = -10V时，导通电阻（RDS(ON)） < 18mΩ
- 当栅源电压（VGS） = -4.5V时，导通电阻（RDS(ON)） < 28mΩ
应用领域
- PWM应用
- 负载开关
- SOP - 8封装
- 双P沟道MOSFET
