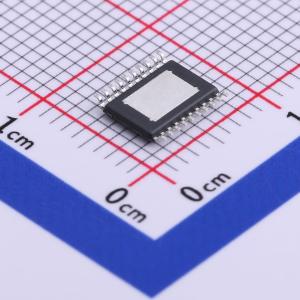

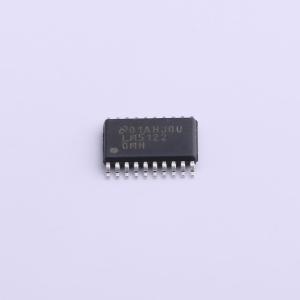

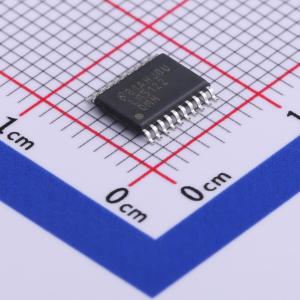

LM5122QMHX/NOPB

宽输入范围同步升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5122是一款宽输入范围的同步升压控制器,适用于高效率同步升压调节器应用。该控制器支持多相配置,峰值电流模式控制,内置强大的N沟道MOSFET驱动器和自适应死区时间控制。开关频率可编程至1MHz,具有可选的二极管仿真模式和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: LM5122QMHX/NOPB
商品编号: C527477
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.133克(g)

商品参数

商品概述

LM5122是一款支持多相的同步升压控制器，适用于高效同步升压调节器应用。其控制方法基于峰值电流模式控制。电流模式控制具备固有的线路前馈、逐周期电流限制功能，且易于进行环路补偿。开关频率可编程，最高可达1 MHz。通过两个具备自适应死区时间控制的强大N沟道MOSFET栅极驱动器，可实现更高的效率。用户可选的二极管仿真模式还能实现不连续模式操作，以提高轻载条件下的效率。内部电荷泵允许高端同步开关实现100%占空比（旁路操作）。180°相移时钟输出便于实现多相交错配置。其他特性包括热关断、频率同步、打嗝模式电流限制和可调线路欠压锁定。

商品特性

最大输入电压：65 V
最小输入电压：3 V（启动时为4.5 V）
输出电压最高可达100 V
旁路（V_OUT = V_IN）操作
1.2 V基准电压，精度为±1%
自由运行和可同步至1 MHz的开关频率
峰值电流模式控制
强大的3 A集成栅极驱动器
自适应死区时间控制
可选的二极管仿真模式
可编程逐周期电流限制
打嗝模式过载保护
可编程线路欠压锁定
可编程软启动
热关断保护
低关断静态电流：9 μA
可编程斜率补偿
可编程跳周期模式可降低待机功耗
允许外部VCC供电
具备电感DCR电流检测能力
支持多相
采用热增强型20或24引脚HTSSOP封装

应用领域

12 V、24 V和48 V电源系统
汽车启停系统
音频电源
大电流升压电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~65V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
