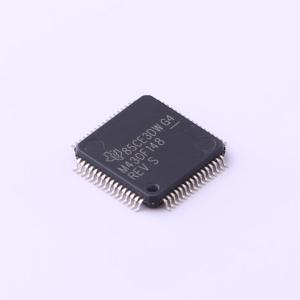

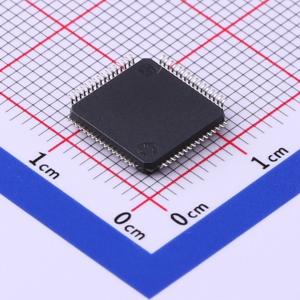

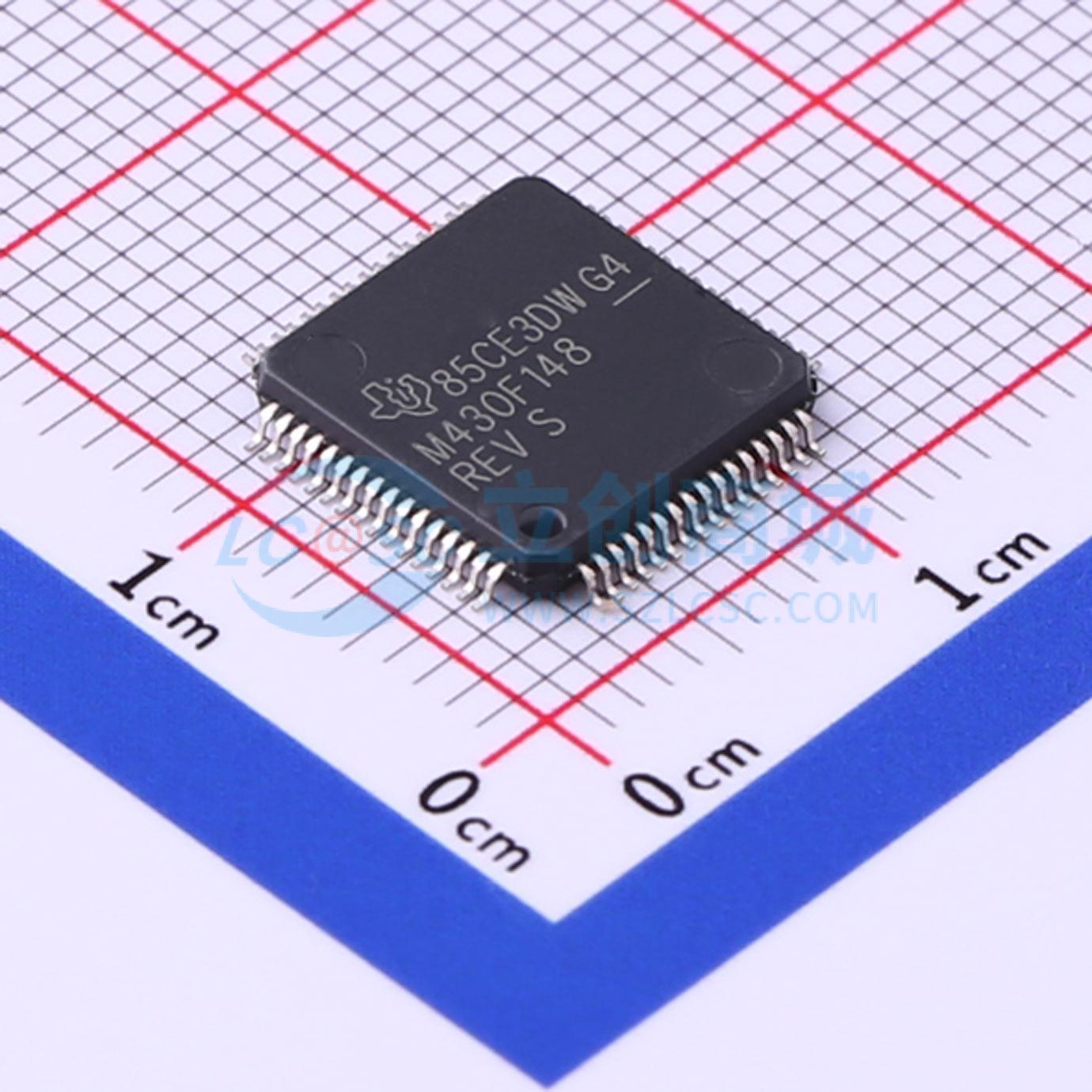

温馨提醒：图片仅供参考，商品以实物为准

MSP430F148IPMR

具有 48KB 闪存、2KB SRAM、12 位 ADC、比较器和 SPI/UART 的 8MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F148 具有 48KB 闪存、2KB SRAM、12 位 ADC、比较器和 SPI/UART 的 8MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F148IPMR
商品编号: C527487
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.504克(g)

商品参数

商品概述

德州仪器的MSP430 系列超低功耗微控制器（MCU）包含多个具有不同外设组合的设备，针对各种应用。该架构结合了五种低功耗模式，优化以在便携式测量应用中实现更长的电池寿命。该设备具有强大的16位RISC CPU、16位寄存器和常量生成器，有助于达到最高的代码效率。数字控制振荡器（DCO）允许从低功耗模式到活动模式的唤醒时间少于6 µs。

MSP430F13x、MSP430F14x和MSP430F14x1 MCU支持两个内置16位定时器，在MSP430F13x和MSP430F14x设备上有一个快速12位ADC，在MSP430F13x设备上有一个USART或在MSP430F14x和MSP430F14x1设备上有两个USART，以及48个I/O引脚。硬件乘法器增强了性能，并提供了广泛的代码和硬件兼容家族解决方案。

商品特性

低供电电压范围：1.8 V 至 3.6 V
极低功耗：
- 活动模式：1 MHz、2.2 V 时为 280 µA
- 待机模式：1.6 µA
- 关闭模式（保留 RAM）：0.1 µA
五种节能模式
从待机模式唤醒时间少于 6 µs
16 位 RISC 架构，指令周期时间为 125 ns
12 位模数转换器（ADC），带内部参考、采样保持和自动扫描功能
16 位 Timer_B，带有七个捕获/比较带影子寄存器
16 位 Timer_A，带有三个捕获/比较寄存器
片上比较器
串行在线编程，无需外部编程电压，通过安全熔丝实现可编程代码保护
串行通信接口（USART），可用作异步 UART 或同步 SPI 接口
- MSP430F14x 和 MSP430F14x1 设备上有两个 USART（USART0, USART1）
- MSP430F13x 设备上有一个 USART（USART0）
系列成员（另见设备对比）
- MSP430F133 - 8KB + 256 字节的闪存，256 字节的 RAM
- MSP430F135 - 16KB + 256 字节的闪存，512 字节的 RAM
- MSP430F147, MSP430F1471 - 32KB + 256 字节的闪存，1KB 的 RAM
- MSP430F148, MSP430F1481 - 48KB + 256 字节的闪存，2KB 的 RAM
- MSP430F149, MSP430F1491 - 60KB + 256 字节的闪存，2KB 的 RAM

应用领域

传感器系统
工业控制
手持式仪表

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	8MHz
	CPU位数	16 Bit
	程序存储容量	48KB
	程序存储器类型	FLASH
	RAM容量	2KB

	属性	参数值
	EEPROM容量	-
	I/O数量	48
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
