温馨提醒：图片仅供参考，商品以实物为准

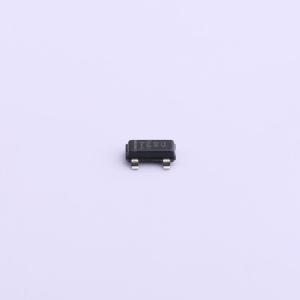

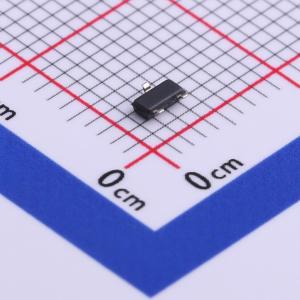

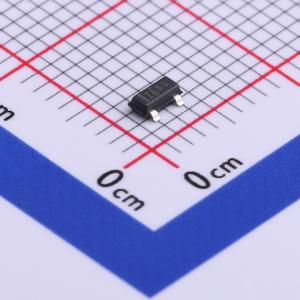

TL4050A50IDBZR
并联 50ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL4050A 固定电压、0.1%、50ppm/°C 精密微功耗并联电压基准
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL4050A50IDBZR
- 商品编号
- C527508
- 商品封装
- SOT-23-3
- 包装方式
- 袋装
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 输出电压 | 5V | |
| 输出电流 | 15mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 50ppm/℃ | |
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 80uA | |
| 噪声(10Hz-10kHz) | 93uVrms | |
| 工作温度 | -40℃~+85℃ |
商品概述
TL4050系列并联电压基准源用途广泛、易于使用，适用于各种应用场景。这款两端固定输出器件工作时无需外部电容，且在所有容性负载下都能保持稳定。此外，该基准源具有低动态阻抗、低噪声和低温度系数的特点，可确保在较宽的工作电流和温度范围内输出电压稳定。 TL4050有三种初始容差可供选择，A级的最大初始容差为0.1%，C级的最大初始容差为0.5%。因此，设计人员在为其应用选择最佳性价比时具有很大的灵活性。TL4050采用节省空间的SOT - 23 - 3和SC - 70封装，最小工作电流仅为45 μA（典型值），非常适合便携式应用。 TL4050xI的工作环境温度范围为 - 40°C至85°C，TL4050xQ的工作环境温度范围为 - 40°C至125°C。
商品特性
- 固定输出电压：2.5 V、4.096 V、5 V和10 V
- 输出容差小、温度系数低：A级最大0.1%、50 ppm/°C；B级最大0.2%、50 ppm/°C；C级最大0.5%、50 ppm/°C
- 输出噪声低：典型值41 μV_RMS
- 工作电流范围宽：典型值60 μA至15 mA
- 在所有容性负载下保持稳定；无需输出电容
- 宽温度范围： - 40°C至125°C
应用领域
- 数据采集系统
- 电源和电源监控器
- 仪器仪表和测试设备
- 过程控制
- 精密音频
- 汽车电子
- 能源管理
- 电池供电设备
