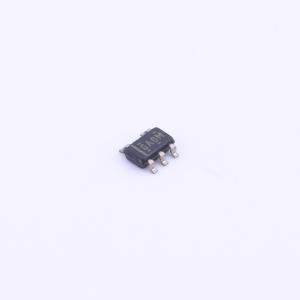

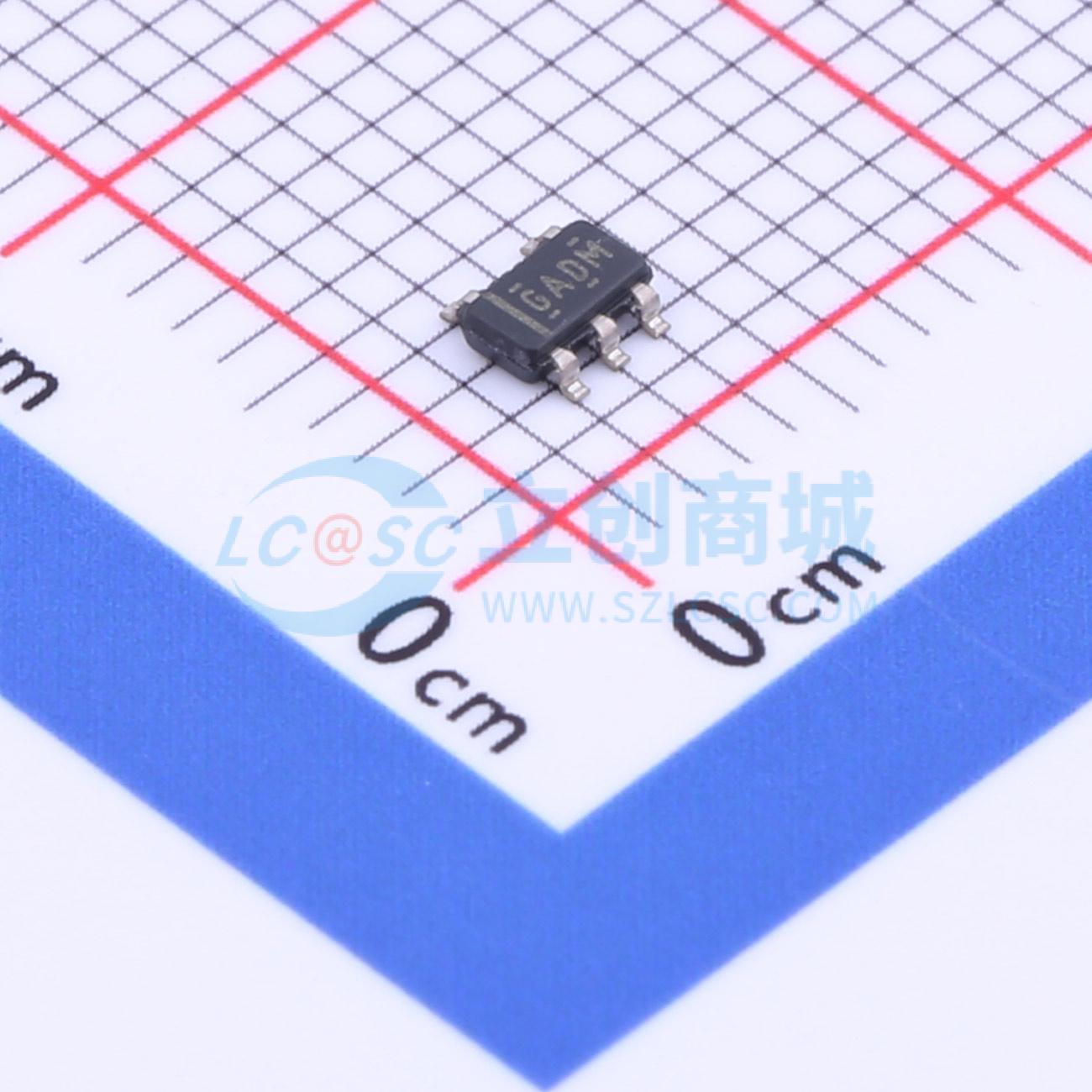

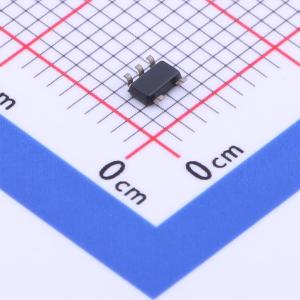

REF2030AIDDCR

仅具有正向电源电压的应用通常需要一个在模数转换器 (ADC) 输入范围中间位置的附加稳定电压来偏置输入双极信号。REF20xx 提供了一个可供 ADC 使用的基准电压 (VREF) 和一个可用于偏置输入双极信号的高精度电压 (VBias)。

REF20xx 在 VREF 和 VBIAS 输出端具有优异的温度漂移（最大 8 ppm/°C）特性和初始精度 (0.05%)，同时可保持静态工作电流低于 430μA。此外，VREF 和 VBIAS 输出端可在 -40°C 至 85°C 的温度范围内彼此跟踪，精度达 6 ppm/°C（最大值）。所有这些特性都可提高信号链的精度并节省电路板空间，相比分立式解决方案而言还能降低系统成本。仅 10mV 的超低压降允许器件在极低输入电压条件下工作，这一特性在电池供电系统中非常适用。

VREF 和 VBias 电压具有同样出色的技术规范，而且灌电流和拉电流能力同样强大。这些器件具有优异的长期稳定性和低噪声级别，是高精度工业应用。

• 两个输出：VREF 和 VREF/2，便于在单电源系统中使用
• 优异的温度漂移性能：-40°C 至 125°C 时为 8 ppm/°C（最大值）
• 高初始精度：±0.05%（最大值）
• 温度范围内的 VREF 和 VBIAS 跟踪：-40°C 至 85°C 时为 6 ppm/°C（最大值），-40°C 至 125°C 时为 7 ppm/°C（最大值）
• 微型封装：SOT23-5
• 低压降电压：10mV
• 高输出电流：±20mA
• 低静态电流：360μA
• 线路调节：3 ppm/V
• 负载调节：8 ppm/mA
• Matte-Sn 版本 (REF2025AISDDCR) 在 Battelle Class III 和类似严苛环境中的抗腐蚀性得以改进

• 数字信号处理
• 电源逆变器
• 电机控制
• 电流感测
• 工业过程控制
• 医疗设备
• 数据采集系统
• 单电源系统
