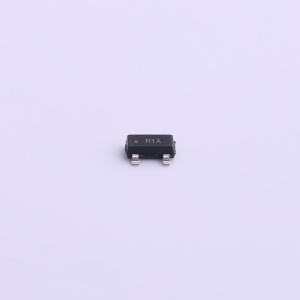

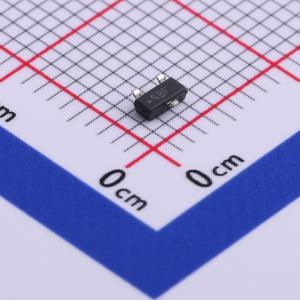

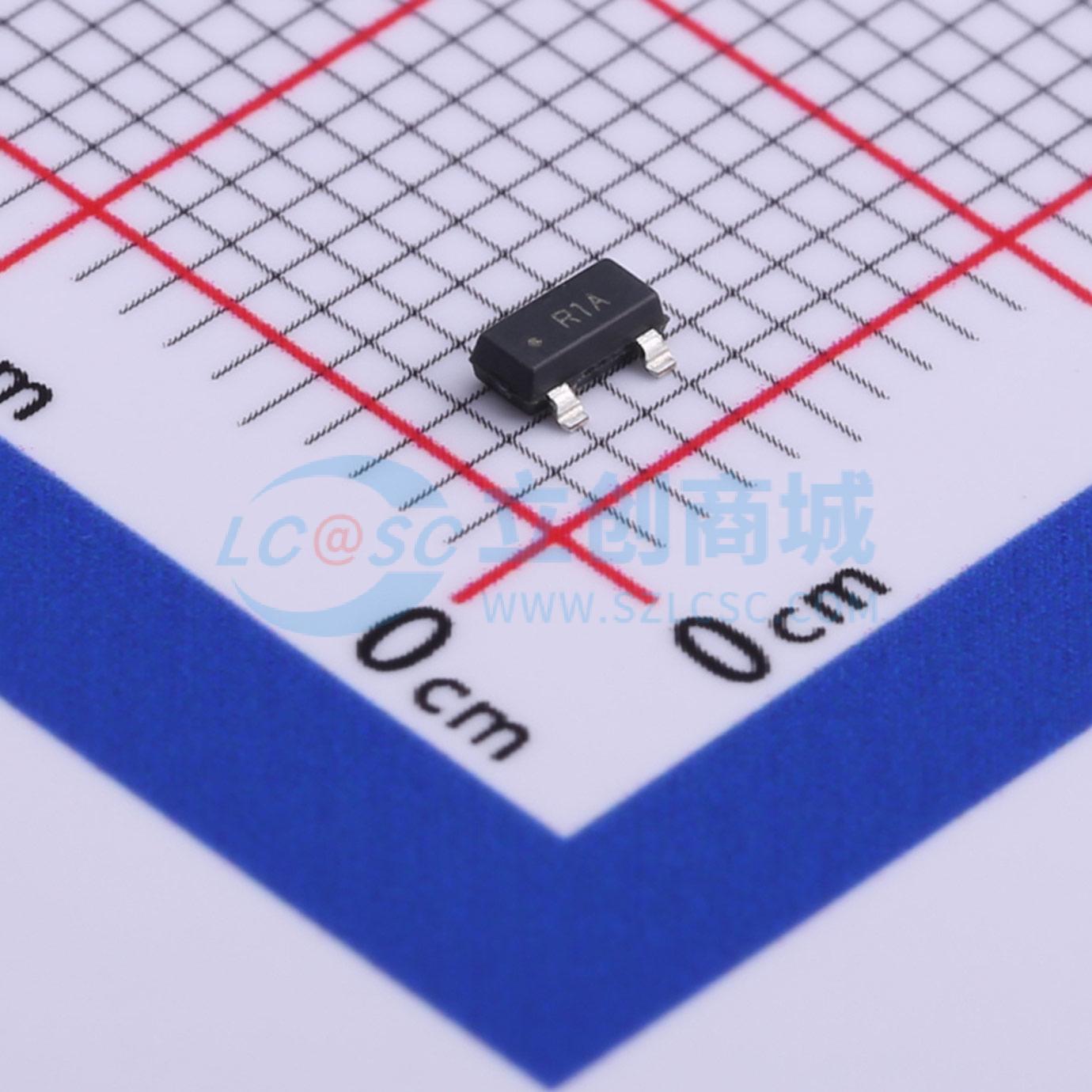

LM4041AIM3X-1.2/NOPB
精密微功耗分流电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM4041-N 固定和可调节、45μA、精密微功耗并联电压基准
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM4041AIM3X-1.2/NOPB
- 商品编号
- C529544
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 输出电压 | 1.225V | |
| 输出电流 | 12mA | |
| 精度 | ±0.1% | |
| 温度系数 | 100ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 60uA | |
| 最小阴极电流调节 | 60uA | |
| 噪声(10Hz-10kHz) | 20uVrms | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM4041-N精密电压基准非常适合对空间要求严格的应用，提供超小型SC70和SOT-23表面贴装封装。LM4041-N的先进设计无需外部稳定电容，同时确保在任何容性负载下都能保持稳定，因此易于使用。此外，它还提供固定（1.225 V）和可调反向击穿电压选项，进一步降低了设计难度。LM4041-N 1.2和LM4041-N ADJ的最小工作电流为60 μA，两种版本的最大工作电流均为12 mA。 LM4041-N在晶圆分选期间采用熔丝和齐纳微调反向击穿或基准电压，以确保主要器件在25℃时的精度优于±0.1%（A级）。带隙基准温度漂移曲率校正和低动态阻抗确保了在较宽的工作温度和电流范围内，反向击穿电压精度稳定。
商品特性
- 符合汽车应用要求
- 符合SEC-Q100标准，结果如下：器件温度等级1：环境温度范围为-40℃至+125℃；器件温度等级3：环境温度范围为-40℃至+85℃（仅适用于SOT-23封装）
- 提供标准、AEC Q-100等级1（扩展温度范围）和等级3（工业温度范围）合格版本（仅适用于SOT-23封装）
- 小封装：SOT-23、TO-92和SC70
- 无需输出电容
- 可承受容性负载
- 反向击穿电压选项为1.225 V和可调
- 输出电压容差（A级，25℃）=±0.1%（最大）
- 低输出噪声（10 Hz至10 kHz）=20 μVrms
- 宽工作电流范围为60 μA至12 mA
- 工业温度范围（LM4041A/B-N、LM4041-N-Q1A/Q1B）为-40℃至+85℃
- 扩展温度范围（LM4041C/D/E-N、LM4041-N-Q1C/Q1D/Q1E）为-40℃至+125℃
- 最大温度系数为100 ppm/℃
应用领域
- 便携式电池供电设备
- 数据采集系统
- 仪器仪表
- 过程控制
- 能源管理
- 汽车
- 精密音频组件
