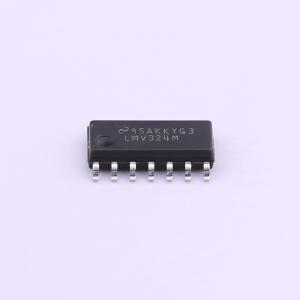

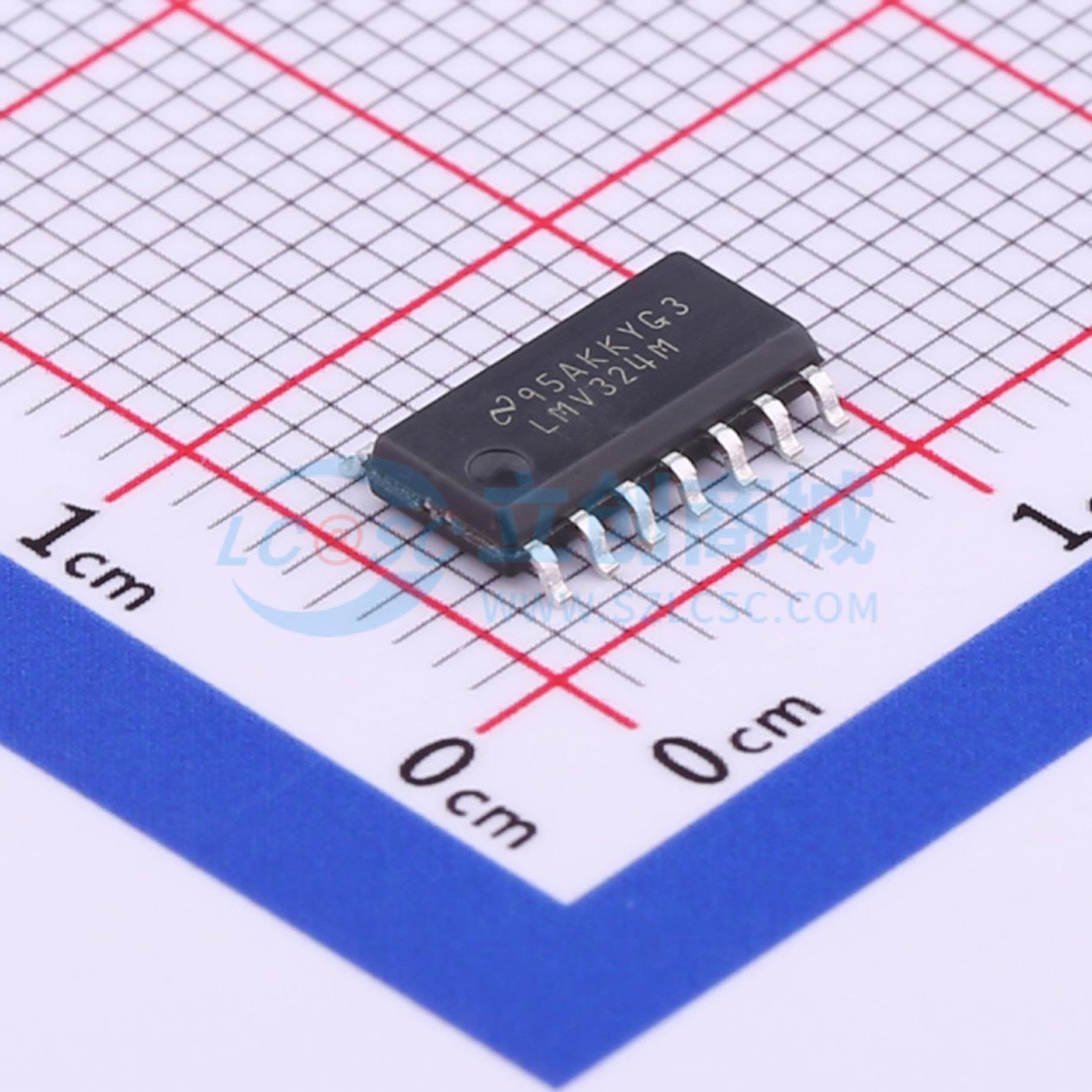

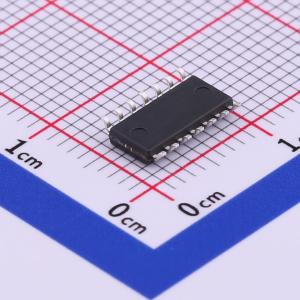

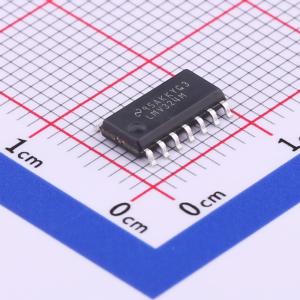

LMV324MX/NOPB
低电压运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV324-N 四通道、5.5V、1MHz、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV324MX/NOPB
- 商品编号
- C529562
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 39uV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 410uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
LMV358-N 和LMV324-N 是双通道和四通道商用运算放大器LM358 和LM324（5V 至30V）的低电压（2.7V 至5.5V）版本。LMV321-N 为单通道版本。LMV321-N、LMV358-N 和LMV324-N 是极具成本效益的解决方案，适用于将低工作电压、空间效率和低成本作为重要考量因素的应用场合。这些器件提供的规格符合或超过常见的LM358 和LM324。LMV321-N、LMV358-N 和LMV324-N 具有轨至轨输出摆幅能力，且输入共模电压范围包括接地。这些器件均具有出色的速度功率比，能够以较低的电源电流实现1MHz 的带宽和1V/μs 的压摆率。
商品特性
- 具有汽车级AEC-Q100 1 级和3 级版本可供使用
- 2.7V 和5V 下的性能可靠无虞
- 无交叉失真
- 工业温度范围： -40°C 至 +125°C
- 增益带宽积：1MHz
- 低电源电流
- LMV321-N 130μA
- LMV358-N 210μA
- LMV324-N 410μA
- 10kΩ时轨至轨输出摆幅：V⁺ - 10mV 至 V⁻ + 65mV
- VCM 范围： -0.2V 至 V⁺ - 0.8V
- LMV321-N 采用节省空间的5 引脚SC70 封装，大小大约是5 引脚SOT23 封装的一半
- 采用小尺寸封装，可以节省PCB 板空间，便于设计小巧的便携式电子设备
- 允许设计人员将器件放置在更靠近信号源的位置，从而降低噪声拾取，增强信号完整性
- 采用先进的次微米硅栅BiCMOS 工艺制造
- 具有双极输入和输出级，可改善抗噪性能和输出电流驱动
应用领域
- 有源滤波器
- 通用低电压应用
- 通用便携式设备
