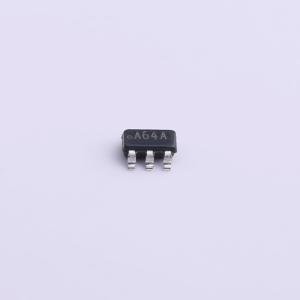

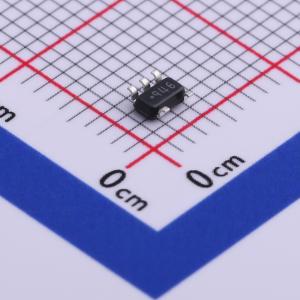

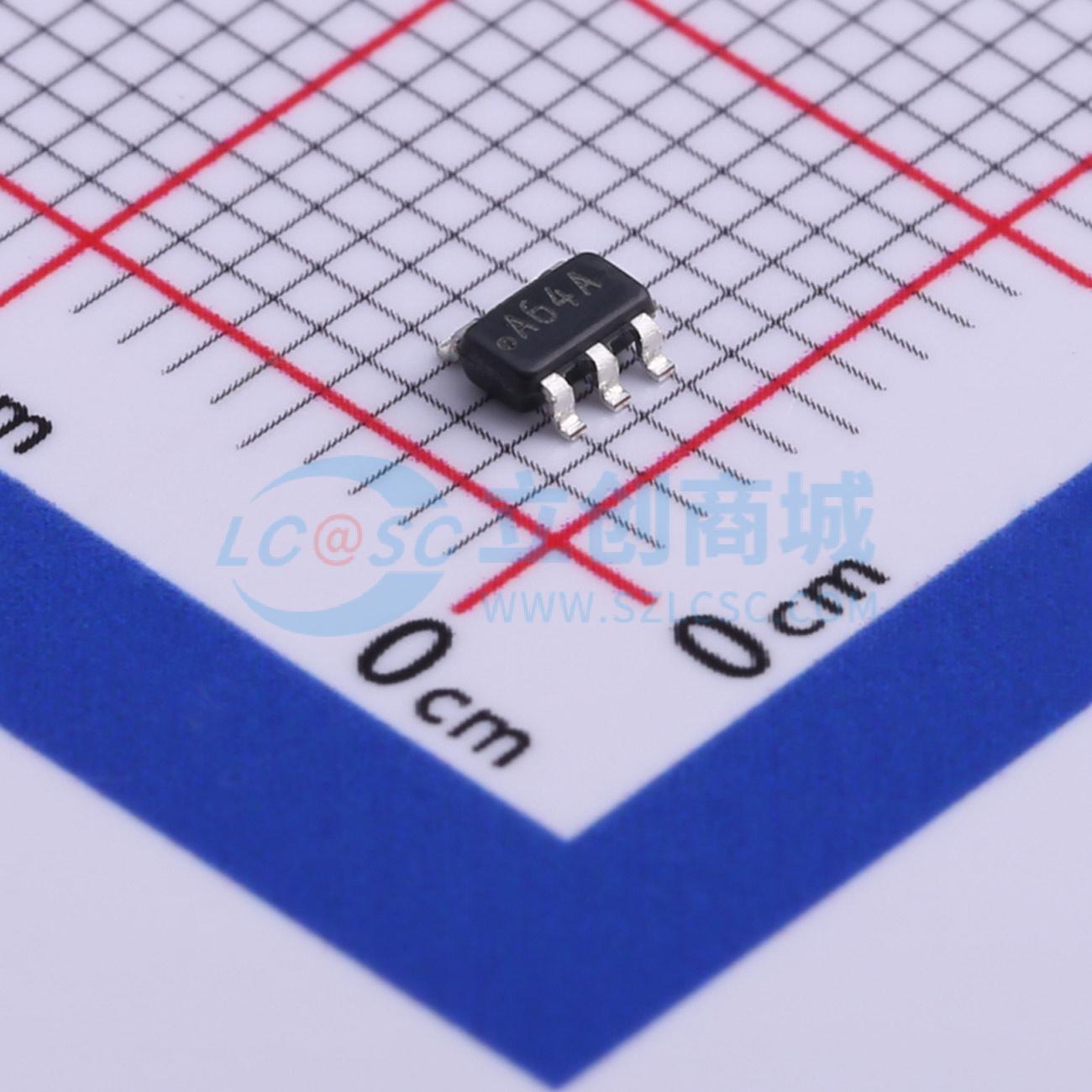

LMH6642MFX/NOPB
低功耗、130 MHz、75 mA轨到轨输出放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH6642 单通道、低功耗、130MHz、75mA 轨到轨输出放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6642MFX/NOPB
- 商品编号
- C529565
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.040867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 130MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 135V/us | |
| 输入偏置电流(Ib) | 1.6uA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 17nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 静态电流(Iq) | 2.7mA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~12.8V | |
| 双电源电压(Vee~Vcc) | -5V~5V | |
| 功能特性 | - |
商品概述
LMH664X系列是真单电源电压反馈放大器，与现有同等性能的器件相比，它可在低成本、低功耗的条件下实现高速、低失真以及极高输出电流。输入共模电压范围可延伸至V-以下0.5V，距离V+为1V；输出电压范围可延伸至距离任一电源轨40mV以内，可实现宽动态范围，尤其适合低电压应用。输出级可提供约75mA电流，能够驱动重负载；快压摆率可确保即使在更高速度下也能维持大峰峰值输出摆幅，3V电源下可获得40MHz的满功率带宽。该器件在所有工作电压和工作模式下都可保持稳定，频率响应特性良好：150Ω负载、增益为+2时，0.1dB增益平坦度可达12MHz，任何增益设置以及轻重负载下增益峰化都极小，通常最大为2dB。配合快速建立时间和低失真，该器件可以在多种场景下良好工作。该系列器件具有低差分增益、低差分相位的专业级视频性能，差分增益和差分相位特性在150Ω重负载下以及整个输出电压范围内都能保持良好，该系列提供单路、双路、四路多种配置选项。
商品特性
- 3dB带宽（增益为+1）：130MHz
- 电源电压范围：2.7V~12.8V
- 压摆率（增益为-1）：130V/μs，为上升和下降压摆率的平均值
- 无负载时电源电流：2.7mA/放大器
- 输出短路电流范围：+115mA~145mA
- 线性输出电流：±75mA
- 输入共模电压范围：超出V-0.5V，距离V+1V
- 输出电压摆幅距离任一电源轨仅40mV
- 100kHz下输入电压噪声：17nV/√Hz
- 100kHz下输入电流噪声：0.9pA/√Hz
- 5MHz、负载2kΩ、输出2V峰峰值、增益+2条件下，总谐波失真为-62dBc
- 建立时间：68ns
- 已针对3V、5V和±5V电源完成完整特性表征
- 过驱恢复时间：100ns
- 具备输出短路保护功能：室温及以下温度，电源电压低于6V时输出短路可无限持续；电源电压高于6V时，允许短路持续时间为1.5ms
- 共模电压范围超出后不会出现输出相位反转
- 任意增益设置下，轻重负载都可保持稳定特性
- 150Ω负载、增益+2时，0.1dB增益平坦度可达12MHz，增益峰化通常最大为2dB
- 差分增益0.01%，差分相位0.01°，视频性能良好
应用领域
- 有源滤波器
- CD/DVD光驱
- 模数转换器缓冲放大器
- 便携式视频设备
- 电流检测缓冲器
- 高频滤波器
