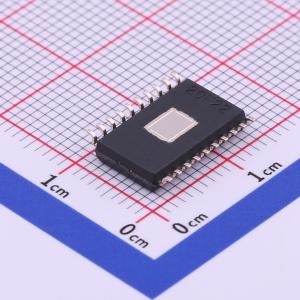

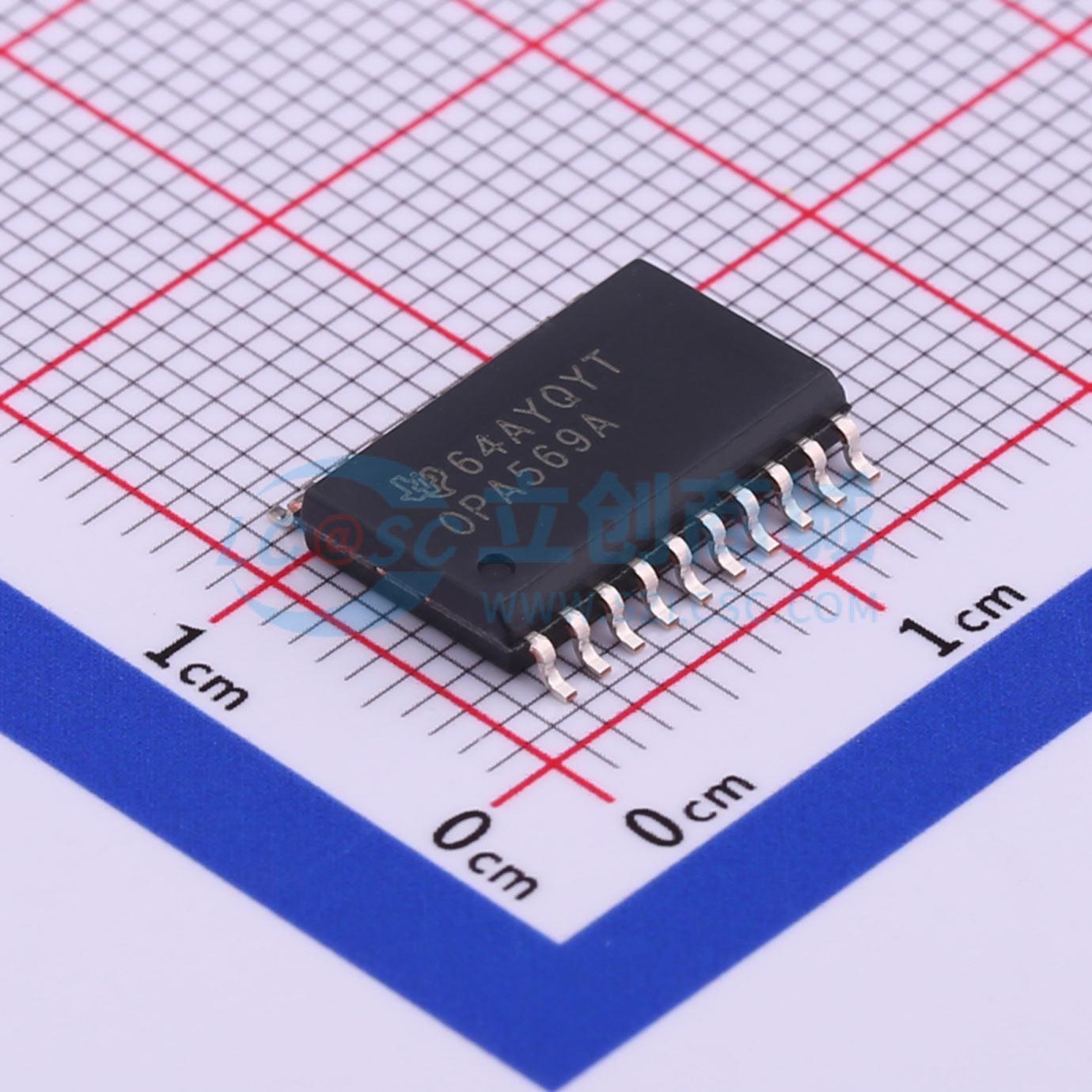

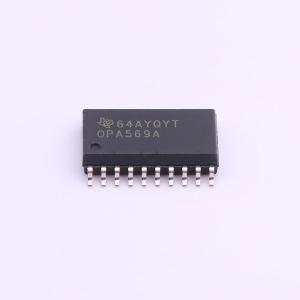

温馨提醒：图片仅供参考，商品以实物为准
OPA569AIDWPR
轨到轨输入/输出，功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA569 功率运算放大器，电源轨输出信号摆幅在 200mV 内（输出电流为 2A）
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA569AIDWPR
- 商品编号
- C529573
- 商品封装
- SO-20-EP-300mil
- 包装方式
- 编带
- 商品毛重
- 0.768克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1.3uV/℃ | |
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 12pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | 2A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
OPA569是一款低成本大电流运算放大器，设计用于在低压电源下驱动多种负载，可采用单电源或双电源工作，设计灵活性强，输入输出均具备轨到轨摆幅能力。典型输出摆幅在输出电流为2A时，距离电源轨在150mV以内，轻负载可实现更靠近电源轨的输出摆幅。该器件单位增益稳定，直流误差低，使用简单，不存在部分功率放大器存在的相位反转问题，在靠近输出轨的电压摆幅下仍可保持高性能。电流限制可由用户精确设置，可通过外部电阻设置，也可通过数模转换器进行数字调节。输出可通过使能引脚单独禁用，可节约功耗并保护负载。I_MONITOR引脚可提供输出电流1:475的双向复制信号，无需串联电流分流电阻，可向负载提供更高电压，该引脚可用于简单电流监测，或通过反馈控制建立恒定输出电流。器件提供两个标志信号，分别用于热过载预警和电流限制状态提示，热标志引脚可连接至使能引脚，实现热关断方案。封装体积小，易于安装散热片，规定工作温度范围为-40℃至+85℃。
商品特性
- 输出电流可达2A
- 输出电流为2A时，输出摆幅可达到距离电源轨150mV以内
- 内置热保护功能
- 支持可调电流限制
- 提供两个标志信号，分别为电流限制标志和温度预警标志
- 工作电压范围为2.7V~5.5V，支持低电源电压工作
- 具备关断功能，可独立禁用输出
- 采用小型SO-20 PowerPAD功率封装
- 单位增益稳定，直流误差低
- 无相位反转问题
- 电流限制可通过外部电阻设置或数字调节
- I_MONITOR引脚可输出输出电流的复制信号，无需额外串联电流分流电阻
应用领域
- 热电冷却器驱动器
- 激光二极管泵浦驱动器
- 阀门、执行器驱动器
- 同步器、伺服驱动器
- 传感器激励
- 运算放大器通用线性功率增强器
- 可并联扩展，用于更高电流需求的应用
