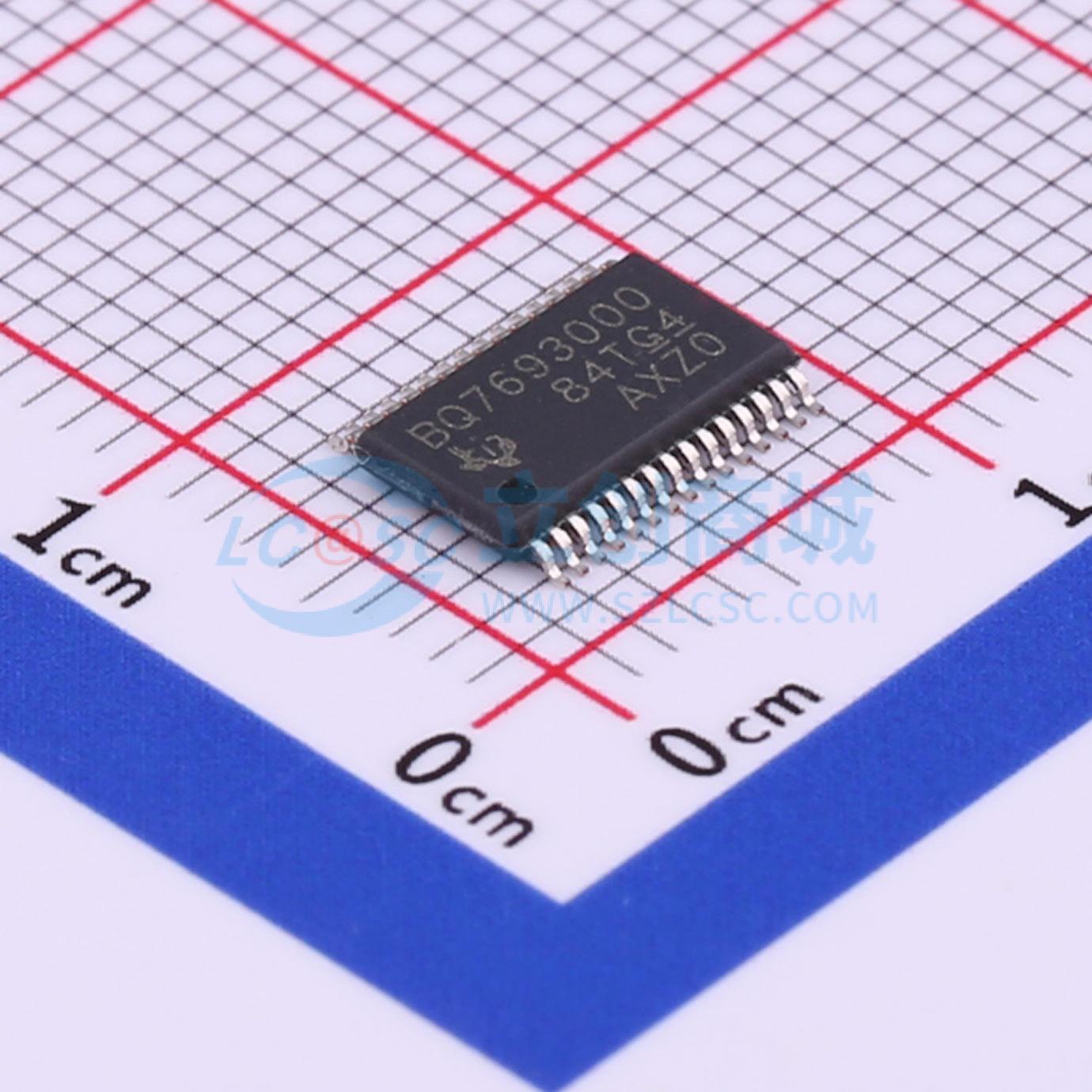

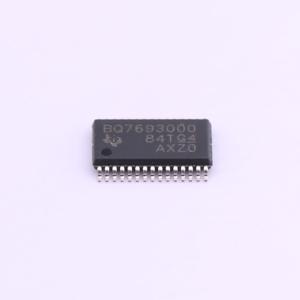

BQ7693000DBTR

bq769x0 系列的稳健耐用型模拟前端 (AFE) 器件通常用作针对下一代高功率系统（例如，轻型电动车辆、电动工具和不间断电源）的完整电池组监控和保护解决方案的一部分。bq769x0 在设计时充分考虑了低功耗要求，不仅可通过使能/禁用集成电路 (IC) 中的子模块来控制整个芯片的电流消耗，而且还可以利用 SHIP 模式将电池组轻松切换至超低功耗状态。 bq76920 器件支持多达 5 节串联电池或者典型值为 18V 的电池组；bq76930 可处理多达 10 节串联电池或者典型值为 36V 的电池组；而 bq76940 支持多达 15 节串联电池或者典型值为 48V 的电池组。这些 AFE 可用于管理各种电池化学成分，例如锂离子、磷酸铁锂，等等。 通过 I2C，主机控制器可以使用 bq769x0 来执行很多电池组管理功能，诸如监视（电池电压、电池组电流、电池组温度），保护（控制充电/放电 FET），以及均衡功能。集成模数 (A/D) 转换器可实现对关键系统参数的纯数字读取，这些参数的校准在 TI 制造过程中处理。

• 模拟前端 (AFE) 监控特性：纯数字接口内部模数转换器 (ADC) 测量电池电压、芯片温度和外部热敏电阻，一个单独的、内部 ADC 测量电池组电流（库伦电荷计数器）
• 直接支持多达三个热敏电阻 (103AT)
• 硬件保护特性：放电过流 (OCD)，放电短路 (SCD)，过压 (OV)，欠压 (UV)
• 次级保护器故障检测
• 集成电池均衡场效应晶体管 (FET)
• 充电、放电低侧 NCH FET 驱动器
• 到主机微控制器的警报中断
• 2.5V 或 3.3V 输出电压稳压器
• 无需 EEPROM 编程
• 高电源电压最大绝对值（高达 108V）
• 简单 I2C 兼容接口（循环冗余校验 (CRC) 选项）
• 随机电池连接耐受

• 轻型电动车辆 (LEV)：电动自行车 (eBike)，电动踏板车 (eScooter)，脚踏电动自行车 (Pedelec) 和踏板辅助自行车
• 电动和园艺工具
• 后备电池和不间断电源 (UPS) 系统
• 无线基站后备系统
• 12V，18V，24V，36V 和 48V 电池组
