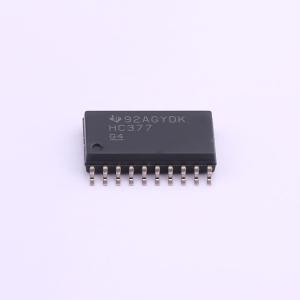

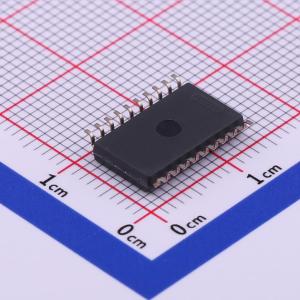

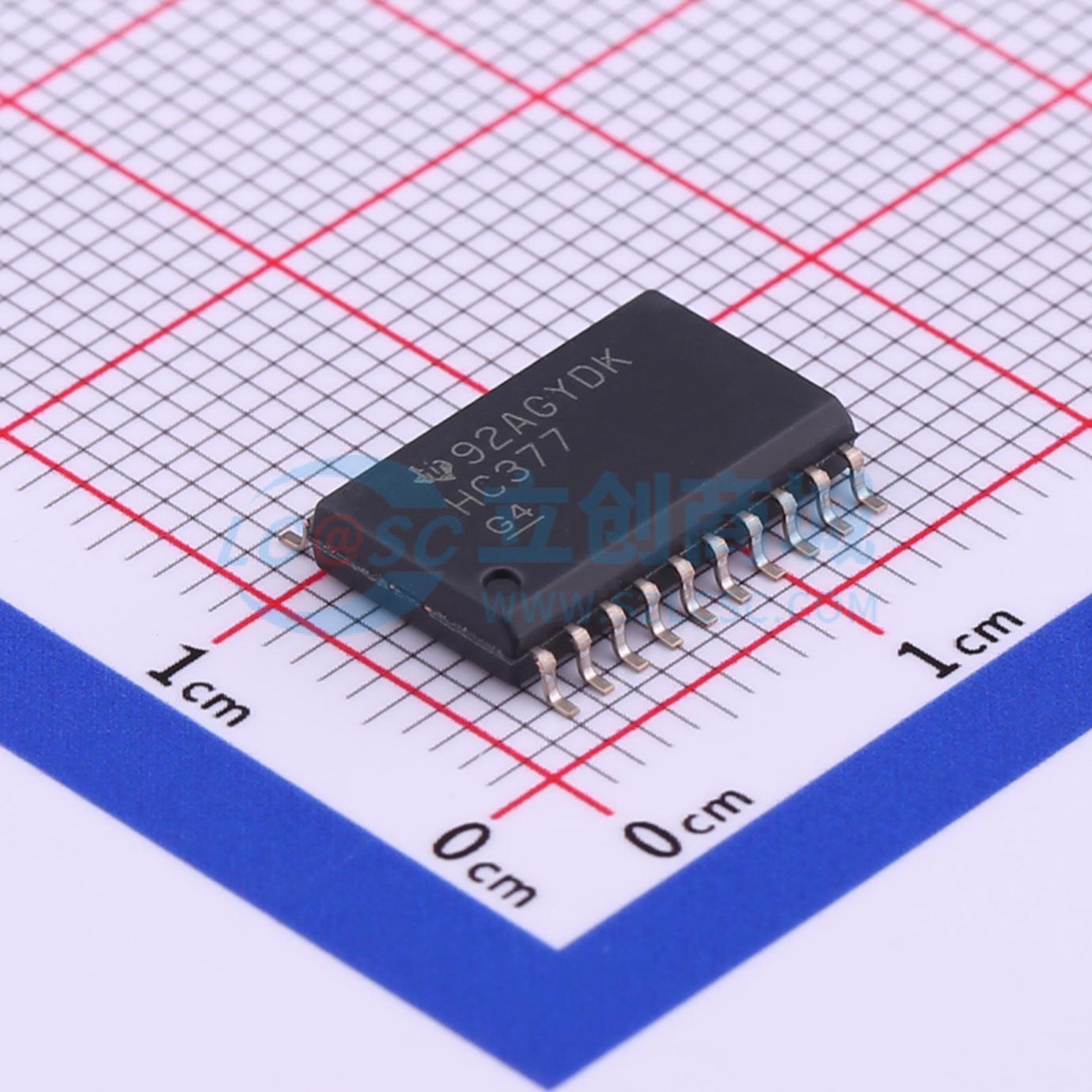

SN74HC377DWR实物图
  • SN74HC377DWR商品缩略图
  • SN74HC377DWR商品缩略图
  • SN74HC377DWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC377DWR

八进制D型触发器,带时钟使能

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC377 具有时钟使能端的八路 D 类触发器
品牌名称
TI(德州仪器)
商品型号
SN74HC377DWR
商品编号
C529556
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.563克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压2V~6V
时钟频率(fc)64MHz
功能使能
元件数1
每个元件位数8
输出类型-
传播延迟(tpd)27ns@6V,50pF
属性参数值
系列74HC系列
灌电流(IOL)5.2mA
拉电流(IOH)5.2mA
静态电流(Iq)8uA
输入电容3pF
工作温度-40℃~+85℃
同步/异步-
建立时间25ns
保持时间5ns

商品概述

该类器件为正边沿触发的八进制D型触发器,带使能输入,包含SN54HC377、74HC377等型号,该类器件带有锁存时钟使能输入,替代公共清零结构,当时钟使能为低电平时,满足建立时间要求的输入端数据会在时钟脉冲的正沿传输到输出端;时钟触发发生在特定电压电平,与正脉冲的跳变时间无直接关系,当时钟处于高电平或低电平时,输入端数据对输出无影响,器件设计可防止时钟使能端跳变引发的错误时钟,提供多种封装规格。

商品特性

  • 宽工作电压范围为2V~6V
  • 输出最多可驱动10个LSTTL负载
  • 低功耗,最大电源电流Icc为80μA
  • 典型传播延迟tpd = 12 ns
  • 5V电压下输出驱动为±4mA
  • 最大输入电流为1μA
  • 集成8个触发器,带有单轨输出
  • 时钟使能锁存设计,可避免错误时钟
  • 最大电源电压范围为-0.5V~7V
  • 输入钳位电流为±20mA,输出钳位电流为±20mA
  • 连续输出电流为±25mA,VCC或GND的连续电流为±50mA
  • DW封装热阻抗为58℃/W,N封装为69℃/W,NS封装为60℃/W
  • 存储温度范围为-65℃~150℃
  • 所有未使用输入必须接VCC或GND以保证器件正常运行

应用领域

  • 缓冲/存储寄存器
  • 移位寄存器
  • 图形发生器
