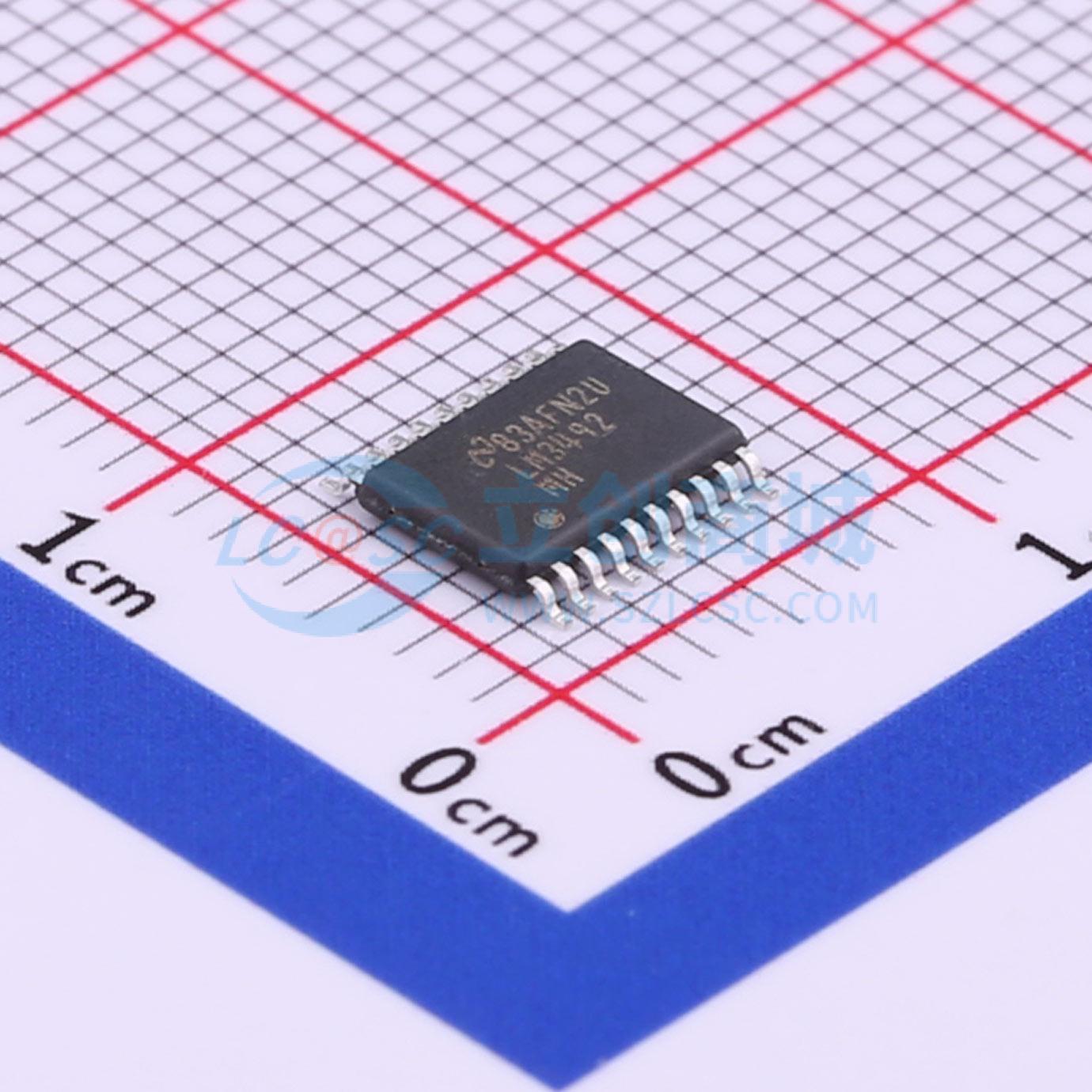

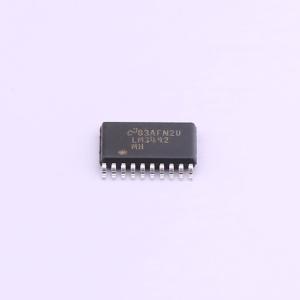

LM3492MHX/NOPB

LM3492/-Q1 集成了一个升压转换器和双通道电流调节器，以实现高效且成本效益高的LED驱动器，用于驱动两串独立可调光的LED，最大功率为15W，输出电压高达65V。升压转换器采用专有的投影导通时间控制方法，无需补偿即可提供快速瞬态响应，并具有从200kHz到1MHz可编程的几乎恒定的开关频率。应用电路在使用陶瓷电容时稳定，并且在调光时不会产生可听噪声。可编程峰值电流限制和软启动功能减少了启动时的电流浪涌，集成的190mΩ、3.9A N沟道MOSFET开关最小化了解决方案尺寸。

快速上升时间电流调节器允许高频和窄脉宽调光信号，在超过3kHz的调光频率下实现1000:1的极高对比度。通过单个电阻可以将LED电流编程设置在50mA至200mA之间。

为了最大化效率，动态余量控制（DHC）自动将输出电压调整到最低。DHC还便于为不同数量的LED串使用单一BOM，这对于不同尺寸的背光面板是必需的，从而减少总体开发时间和成本。LM3492/-Q1配备了一个多功能COMM引脚，作为与外部MCU接口的双向I/O引脚，用于以下功能：电源良好指示、过温指示、IOUT过压和欠压指示、开关频率调节以及通道1禁用。LM3492/-Q1的其他监控功能包括精确使能、VCC欠压锁定、电流调节器过功率保护和热关断保护。LM3492/-Q1采用热增强型20引脚HTSSOP封装。

• 超高对比度比 6.5”-10” 汽车用LCD显示屏背光最多可使用28个LED
• 汽车或船用GPS显示屏
