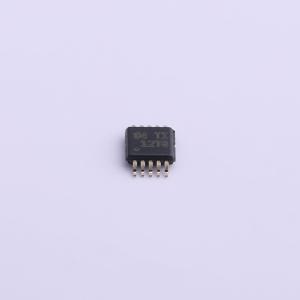

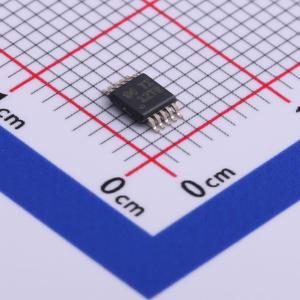

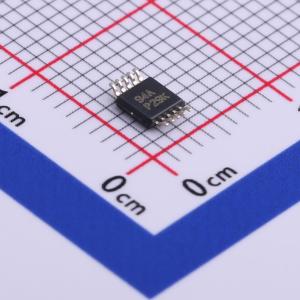

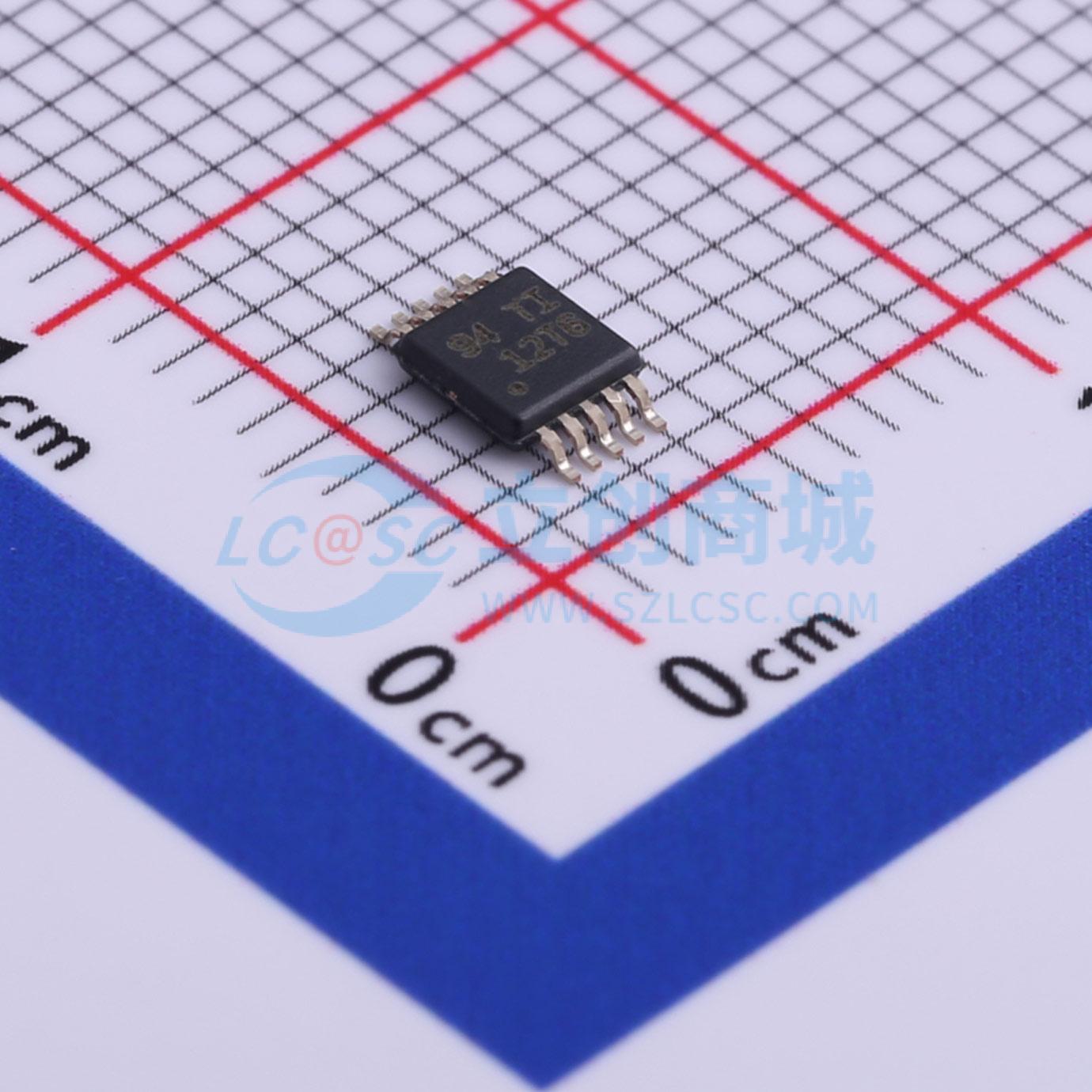

INA300AIDGSR

INA300过流保护、电流感测比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA300 36V 电流感应比较器
品牌名称: TI(德州仪器)
商品型号: INA300AIDGSR
商品编号: C529558
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

INA300是一款针对过流保护应用而设计的电流感测比较器。该比较器通过测量分流电阻两端产生的电压并将其与阈值电压输入电平进行比较的方式检测过流情况。此器件能够在0V至36V的共模电压范围内测量该差分电压信号，与电源电压无关。该器件具有一个可调节阈值范围，该范围由单个外部限值设定电阻设置。可选滞后特性可调节比较器的运行状态，以适应0mV至250mV的宽输入信号范围。

器件上的开漏报警输出可配置为透明模式（输出状态与输入状态保持一致）或锁存模式（清零锁存时清除报警输出）。器件响应时间设置是可选的，10µs内即可迅速发出过流报警。

这款器件由2.7V - 5.5V单电源供电运行，汲取的最大电源电流为135µA。该器件的额定扩展工作温度范围为 -40°C至 +125°C，采用晶圆级小外形无引线(WSON)-10封装和超薄小外形尺寸封装(VSSOP)-10封装。

商品特性

宽共模范围：0V至36V
可选响应时间：10µs，50µs，100µs
可编程阈值：使用单个电阻调节，可编程范围为0mV到250mV
准确度：偏移电压：±500µV（最大值）；偏移电压漂移：0.5µV/°C（最大值）
可选滞后：2mV，4mV，8mV
有源静态电流：135µA（最大值）
可选禁用模式，禁用模式下的静态电流：3.5µA（最大值）
禁用输入偏置电流：500nA（最大值）
可提供锁存模式的开漏输出

应用领域

过流保护
计算机
服务器
电信设备
电源
电池充电器

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	75uV
	输入偏置电流(Ib)	5uA
	传播延迟(tpd)	10us
	滞后电压(Vhys)	2mV
	共模抑制比(CMRR)	120dB

	属性	参数值
	输出类型	开漏
	静态电流(Iq)	115uA
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输入失调电流(Ios)	0.1uA
