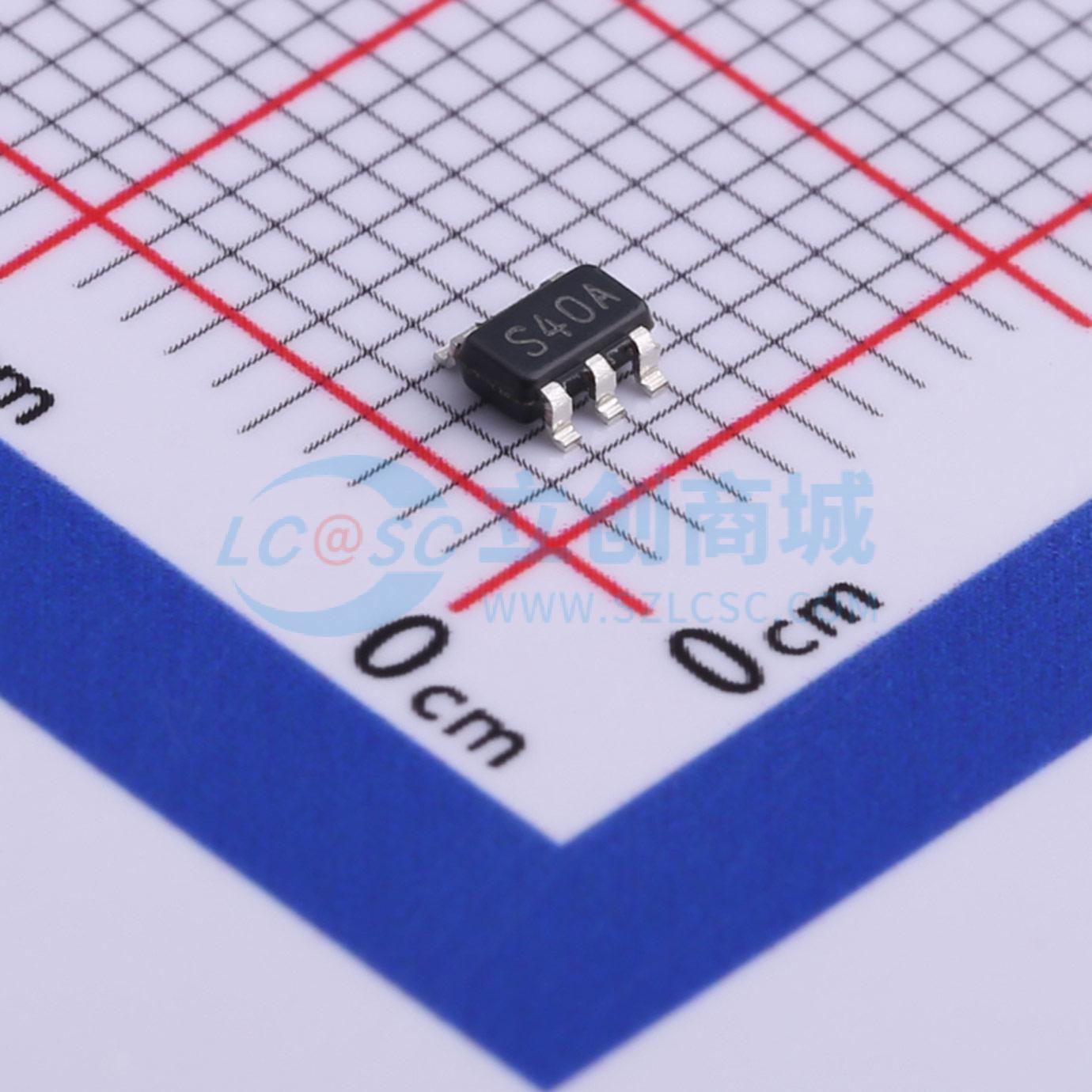

LM2611AMF/NOPB

1.4 MHz Cuk反相转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2611是一款电流模式PWM反相开关调节器,工作频率为1.4MHz。它可以从2.7 V到14 V的输入电压范围内产生最高-36 V的负输出电压。该器件使用低Rds(on) DMOS FET,具有1 mVp-p输出纹波,使用小型电容器和电感器,支持宽输入电压范围。
品牌名称: TI(德州仪器)
商品型号: LM2611AMF/NOPB
商品编号: C529546
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

LM2611是一款电流模式、PWM反相开关稳压器。它的供电电压范围为2.7 V至4 V，能够产生高达 -(36 VIN(MAX)) 的稳压负输出电压。LM2611采用输入和输出电感，可使输入和输出端的电压纹波和均方根电流都较低。开关频率为1.4 MHz，因此电感和输出电容在物理尺寸上可以很小且成本较低。通过使用低RDS(ON) FET可实现高效率。 LM2611具有一个关断引脚，当不需要该器件时可激活此引脚，以降低静态电流(Iq)并延长电池使用寿命。负反馈(NFB)引脚提供了一种仅使用两个电阻即可设置输出电压的简单方法。逐周期电流限制和内部补偿功能进一步简化了LM2611的使用。 LM2611采用小型5引脚SOT - 23封装，有两个等级可供选择。A级的电流限制为1.2 A，RDS(ON)为0.5 Ω；B级的电流限制为0.9 A，RDS(ON)为0.7 Ω。

商品特性

1.4 MHz开关频率
低RDS(ON) DMOS FET
1 mVp - p输出纹波
5 V输入时可在300 mA下输出 - 5 V
比电荷泵稳压性能更好
使用小型电容器和电感器
宽输入电压范围：2.7 V至14 V
低关断电流：< 1 μA
5引脚SOT - 23封装

应用领域

MR磁头偏置
数码相机CCD偏置
LCD偏置
GaAs FET偏置
正到负电压转换

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.7V~14V
	输出电压	-32V~-1.23V
	输出电流	1.2A
	开关频率	1.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	270uA
	开关管(内置/外置)	内置
	输出类型	可调
