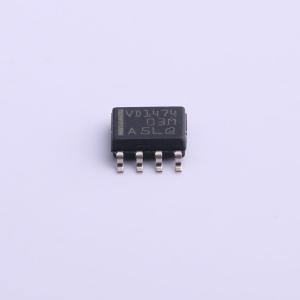

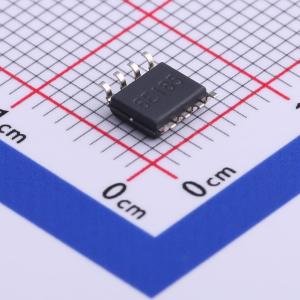

SN65HVD1474DR

具有±16kV IEC ESD的 SN65HVD147x 3.3V全双工 RS-485收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有±16kV IEC ESD保护的3.3V全双工RS-485收发器，支持高达20 Mbps的数据传输速率。
品牌名称: TI(德州仪器)
商品型号: SN65HVD1474DR
商品编号: C529550
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

SN65HVD147x 系列全双工收发器特有RS-485 产品组合中最高的静电放电(ESD) 保护，从而支持 ±16kV IEC 61000-4-2 接触放电和大于 ±30kV 的人体放电模式(HBM) ESD 保护。这些RS-485 收发器具有稳健耐用的3.3V 驱动器和接收器，并且采用标准小外形尺寸集成电路(SOIC) 以及小型表面贴装小外形尺寸(MSOP) 封装。SN65HVD147x 器件的较大接收器滞后提供对传导差分噪声的抗扰度，并且较宽工作温度范围可保证器件在恶劣工作环境中实现稳定。

这些器件的每一个都组装有一个差分驱动器和一个差分接收器，这两个器件由一个3.3V 单电源供电运行。每个驱动器和接收器都具有用于全双工总线通信设计的独立输入和输出引脚。这些器件均具有宽共模电压范围，因此非常适合长电缆上的多点应用。

SN65HVD1471，SN65HVD1474 和SN65HVD1477 器件无需外部使能引脚即可完全启用。

SN65HVD1470，SN65HVD1473 和SN65HVD1476 器件具有高电平有效驱动器使能和低电平有效接收器使能。禁用驱动器和接收器可实现少于 5μA 的低待机电流。

这些器件额定运行温度范围为 -40°C 至 125°C。

商品特性

提供1/8 单元负载选项，一条总线上多达256 个节点
总线I/O 保护
±30kV 人体放电模式(HBM) 保护，> ±16kV IEC 61000-4-2 接触放电，> ±4kV IEC61000-4-4 快速瞬态突发
扩展的工业温度范围：-40°C 至 125°C
用于噪声抑制的较大接收器滞后(70mV)
低功耗
< 1.1mA 的静态工作电流，低待机电源电流：典型值10nA，低于 5μA（最大值）
针对热插拔应用的无干扰加电和断电保护
与3.3V 或5V 控制器兼容的5V 耐压逻辑输入
针对以下信号传输速率进行了优化：400 kbps (1470, 1471)、20 Mbps (1473, 1474)、50 Mbps (1476, 1477)

应用领域

工业自动化
编码器和解码器
楼宇自动化
安全和监控网络
电信

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	20Mbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+125℃
	静态电流	1.1mA
	通讯模式	全双工
