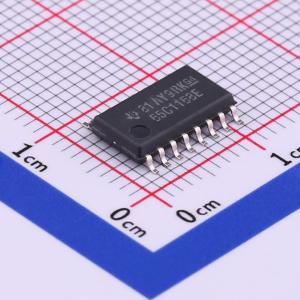

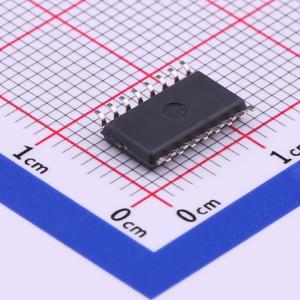

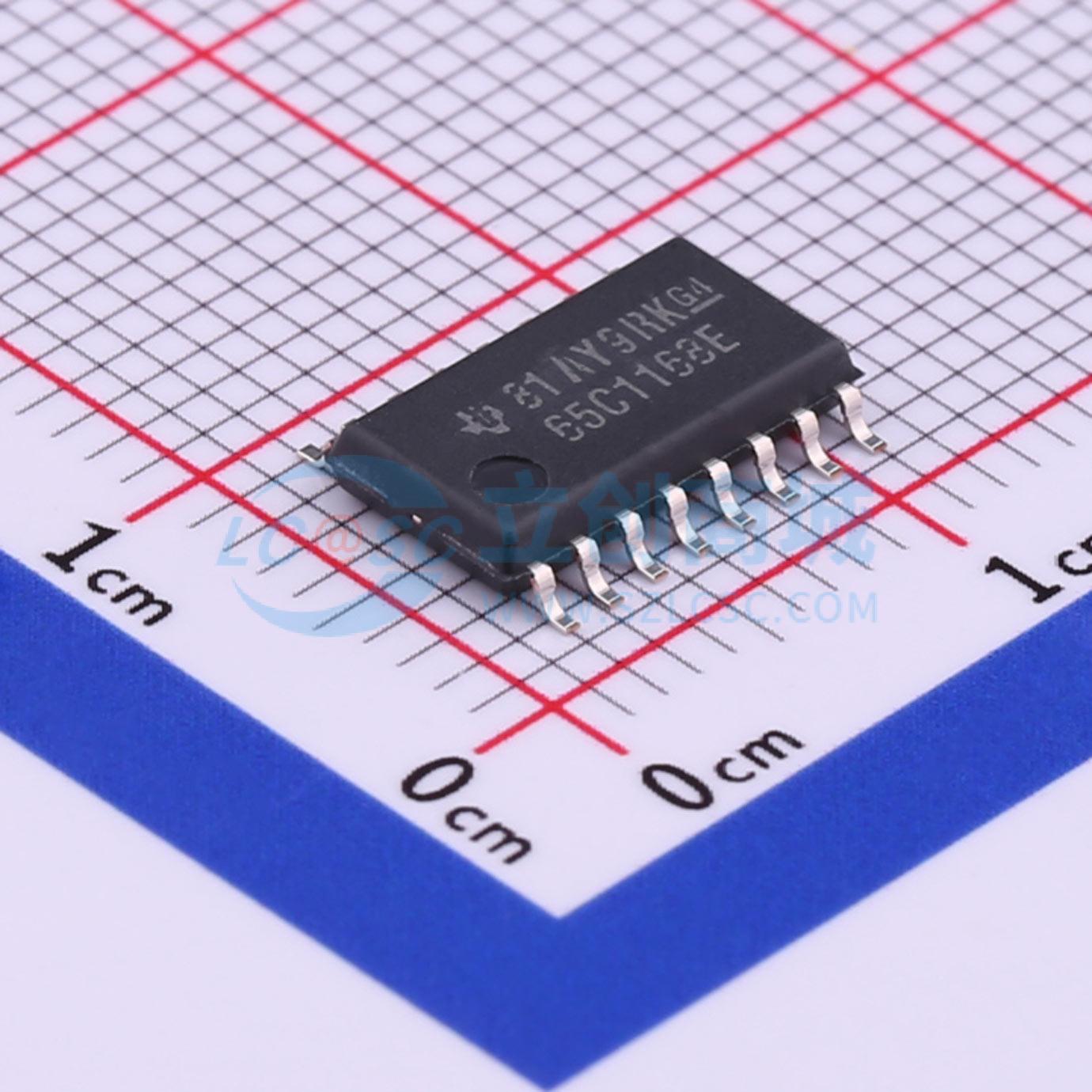

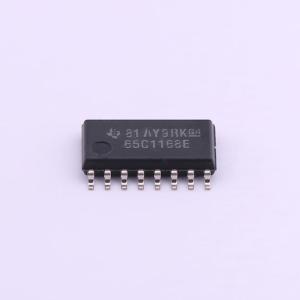

温馨提醒：图片仅供参考，商品以实物为准
SN65C1168ENSR
SN65C116xE 双差分驱动器和接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65C1167E 和 SN65C1168E 包含双差分驱动器和接收器，工作在单5V电源下，具有±15-kV ESD保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65C1168ENSR
- 商品编号
- C529555
- 商品封装
- SOIC-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.617克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 6mA |
商品概述
SN65C1167E 和 SN65C1168E 由双驱动器和双接收器组成，RS422 总线引脚具有 ±15-kV ESD（人体模型 [HBM]）和 ±8-kV ESD（IEC61000-4-2 空气放电和接触放电）。这些器件满足 TIA/EIA-422-B 和 ITU 建议 V.11 的要求。
SN65C1167E 结合了双三态差分线驱动器和三态差分线接收器，它们都由单个 5-V 电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可以外部连接在一起以作为方向控制。
SN65C1168E 驱动器具有单独的高电平有效使能端。
应用领域
- 交流和伺服电机驱动
- 工厂自动化与控制
- 无线基础设施
