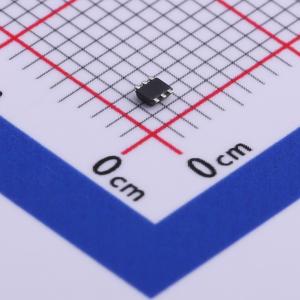

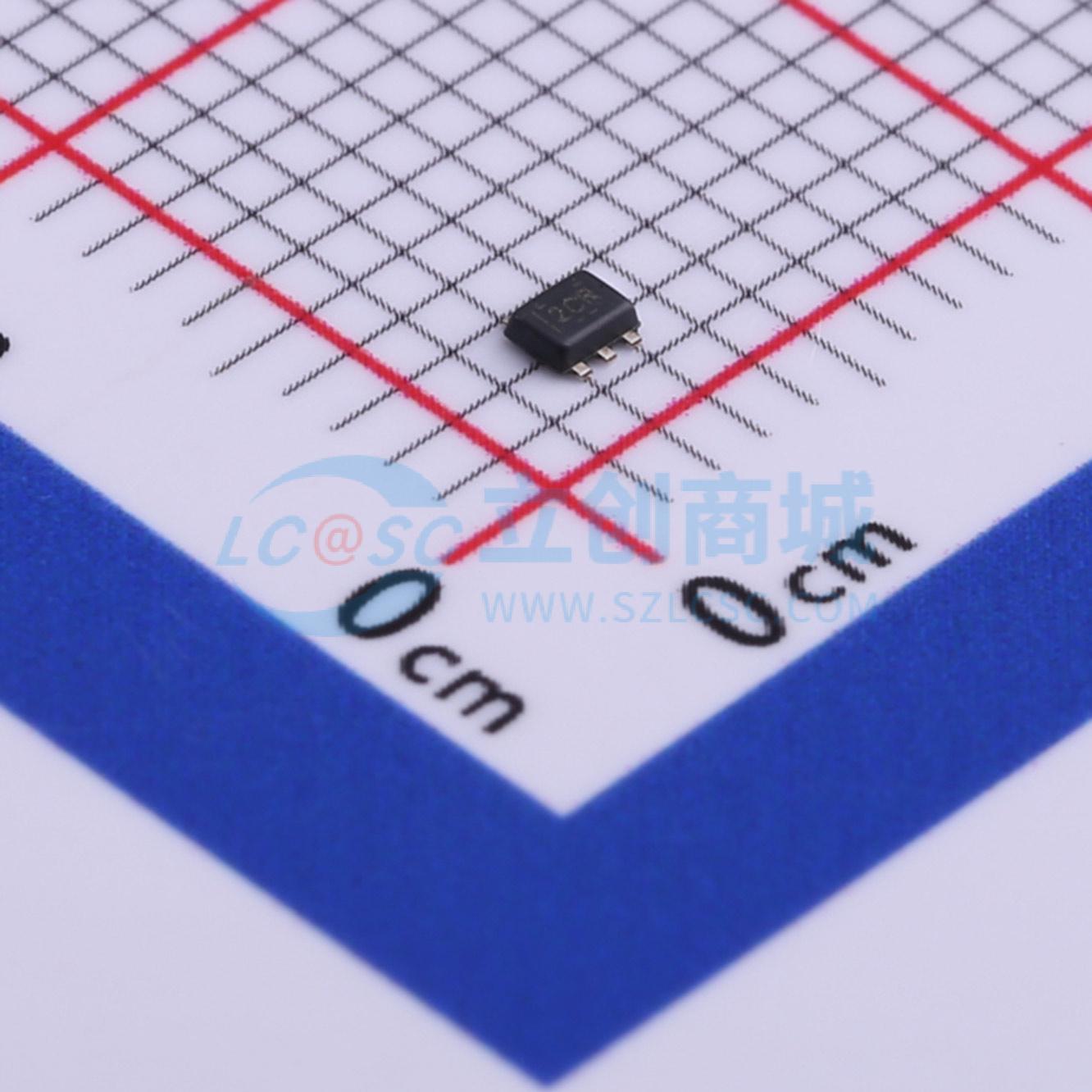

TPD4E001DRLR

单向 5.5V 5.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD4E001 适用于 USB 2.0 且具有 1nA 最大漏电流和 VCC 引脚的四路 1.5pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD4E001DRLR
商品编号: C527516
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TPD4E001是一款基于四通道瞬态电压抑制器（TVS）的静电放电（ESD）保护二极管阵列。TPD4E001能够消散达到IEC 61000 - 4 - 2国际标准（4级）规定的最高水平的ESD冲击。该器件每通道的IO电容为1.5 pF，非常适合用于高速数据IO接口。超低泄漏电流（最大<1 nA）适用于血糖仪和心率监测仪等应用中的精密模拟测量。 TPD4E001提供DRL（SOT）、DBV（SOT23）、DCK（SC - 70）、DRS（QFN）和DPK（PUSON）封装，工作温度范围为 - 40℃至 + 85℃。

商品特性

IEC 61000 - 4 - 2 ESD保护（4级）
±8 kV接触放电
±15 kV空气间隙放电
5.5 A峰值脉冲电流（8/20 μs脉冲）
IO电容：1.5 pF（典型值）
低泄漏电流：1 nA（最大值）
低电源电流：1 nA
0.9 V至5.5 V电源电压范围
节省空间的DRL、DBV、DCK、DPK和DRS封装选项
可选2、3、6通道型号：TPD2E001、TPD3E001、TPD6E001

应用领域

USB 2.0
以太网
火线串行总线
LVDS
SVGA视频连接
血糖仪

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交59单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.5V
	钳位电压	17V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	11V

	属性	参数值
	反向电流(Ir)	1nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
