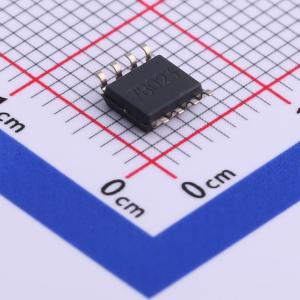

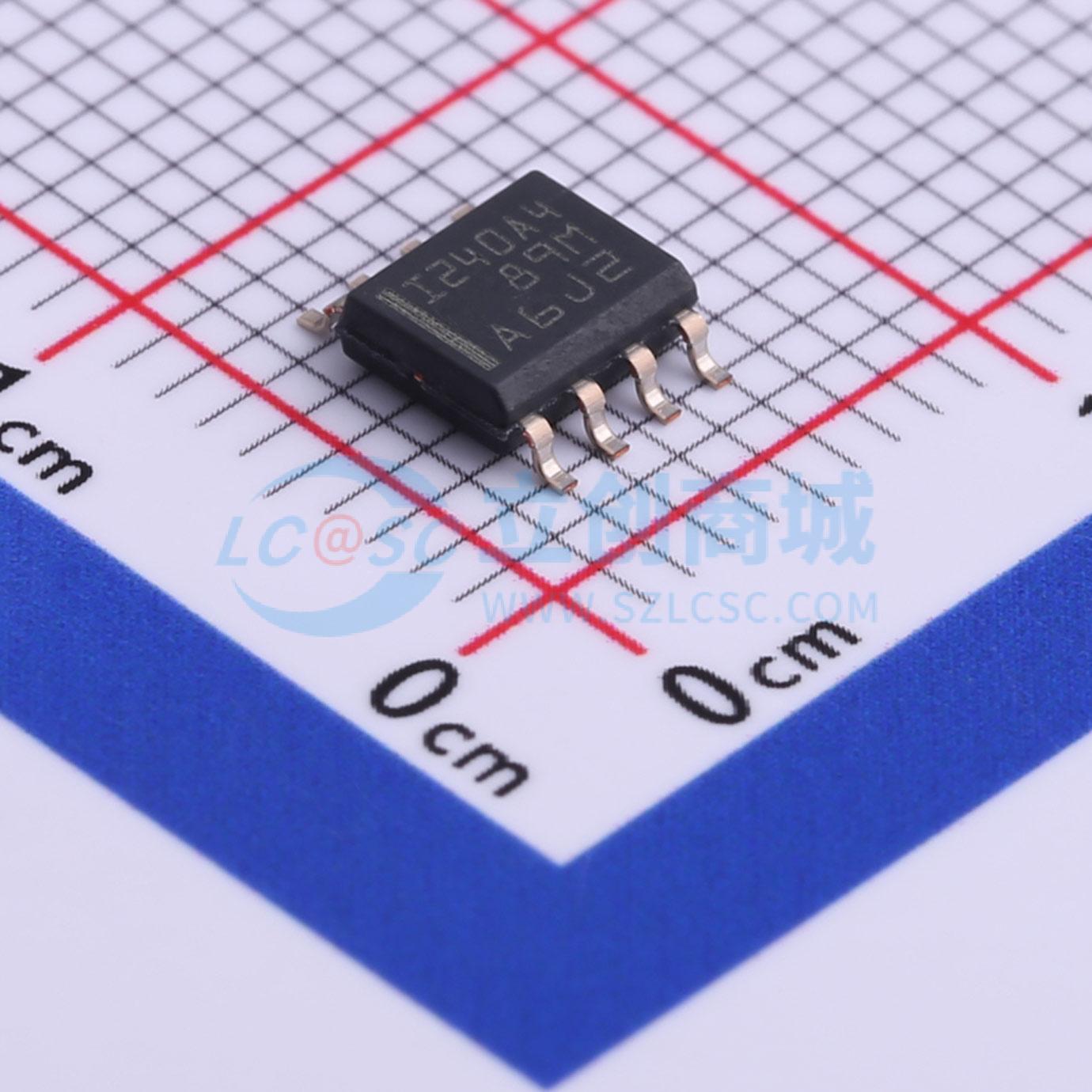

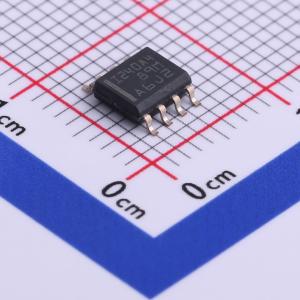

INA240A4DR

INA240 器件是一款电压输出、电流检测放大器，具有增强型 PWM 抑制功能，可在独立于电源电压的 –4V至 80V 宽共模电压范围内检测分流器电阻上的压降。负共模电压允许器件的工作电压低于接地电压，从而适应典型螺线管应用的反激周期低功耗是一个关键问题。增强型 PWM 抑制功能可为使用脉宽调制 (PWM)信号的系统（例如，电机驱动和螺线管控制系统）中的较大共模瞬变 (ΔV/Δt) 提供高水平的抑制。凭借该功能，可精确测量电流，而不会使输出电压产生较大的瞬变及相应的恢复纹波。 该器件由 2.7V 至 5.5V 的单电源供电运行，消耗的最大电源电流为 2.4 mA。共有四种固定增益可供选用：20V/V、50V/V、100V/V 和 200V/V。该系列器件采用零温漂架构，偏移较低，因此能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流检测。所有版本均具有扩展额定工作温度范围（ -40°C 至 +125°C ），并且采用 8 引脚 TSSOP 和 8 引脚 SOIC 封装。

• 增强型 PWM 抑制功能
• 出色的共模抑制比 (CMRR)：132dB DC CMRR，93dB AC CMRR（50kHz 时）
• 宽共模电压范围：-4V 至 80V
• 增益误差：0.20%（最大值），增益温漂：2.5 ppm/°C（最大值）
• 偏移电压：±25μV（最大值），温漂：250nV/°C（最大值）
• 可用增益：20V/V、50V/V、100V/V、200V/V
• 静态电流：2.4mA（最大值）

• 电机控制
• 螺线管和阀门控制
• 电源管理
• 致动器控制
• 压力调节器
• 电信设备
