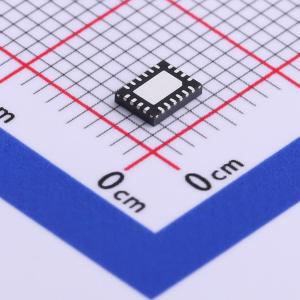

温馨提醒：图片仅供参考，商品以实物为准
TPS25810TWRVCRQ1
TPS25810TWRVCRQ1
- 描述
- TPS25810-Q1 具有负载检测功能的汽车类 USB Type-C™（版本 1.2）DFP 控制器和电源开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS25810TWRVCRQ1
- 商品编号
- C527557
- 商品封装
- WQFN-20-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.522克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | - | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | - | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 700nA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；欠压锁定；短路保护 |
商品概述
TPS25810-Q1 设备是一款具有集成3A额定USB电源开关的USB Type-C下游端口(DFP)控制器。该设备监控Type-C配置通道(CC)线路以确定何时连接了USB设备。如果连接了一个上游端口(UFP)设备，TPS25810-Q1设备将向VBUS供电并通过直通CC线路与UFP通信可选的VBUS电流源能力。如果使用电子标记的线缆连接UFP，TPS25810-Q1设备还会向线缆的CC引脚提供VCONN电源。TPS25810-Q1设备还能识别何时连接了Type-C音频或调试配件。
当没有设备连接时，TPS25810-Q1设备的功耗低于0.7 μA（典型值）。通过使用UFP输出在系统无UFP连接时禁用高功率5V电源，可以在S4和S5系统电源状态下实现额外的系统节能。在这种模式下，该设备能够从辅助电源(AUX)运行，这通常是一个低压电源（3.3 V），用于在低功耗状态(S4和S5)下为系统微控制器供电。
TPS25810-Q1 34-mΩ电源开关有两个可选的固定电流限制，与Type-C电流水平对齐。FAULT输出信号指示开关处于过流或过热状态。LD_DET输出控制多路大电流Type-C端口的电源管理，在不能同时为所有端口提供大电流（3 A）的环境中使用。
应用领域
- 汽车信息娱乐系统
- 汽车后排USB充电
