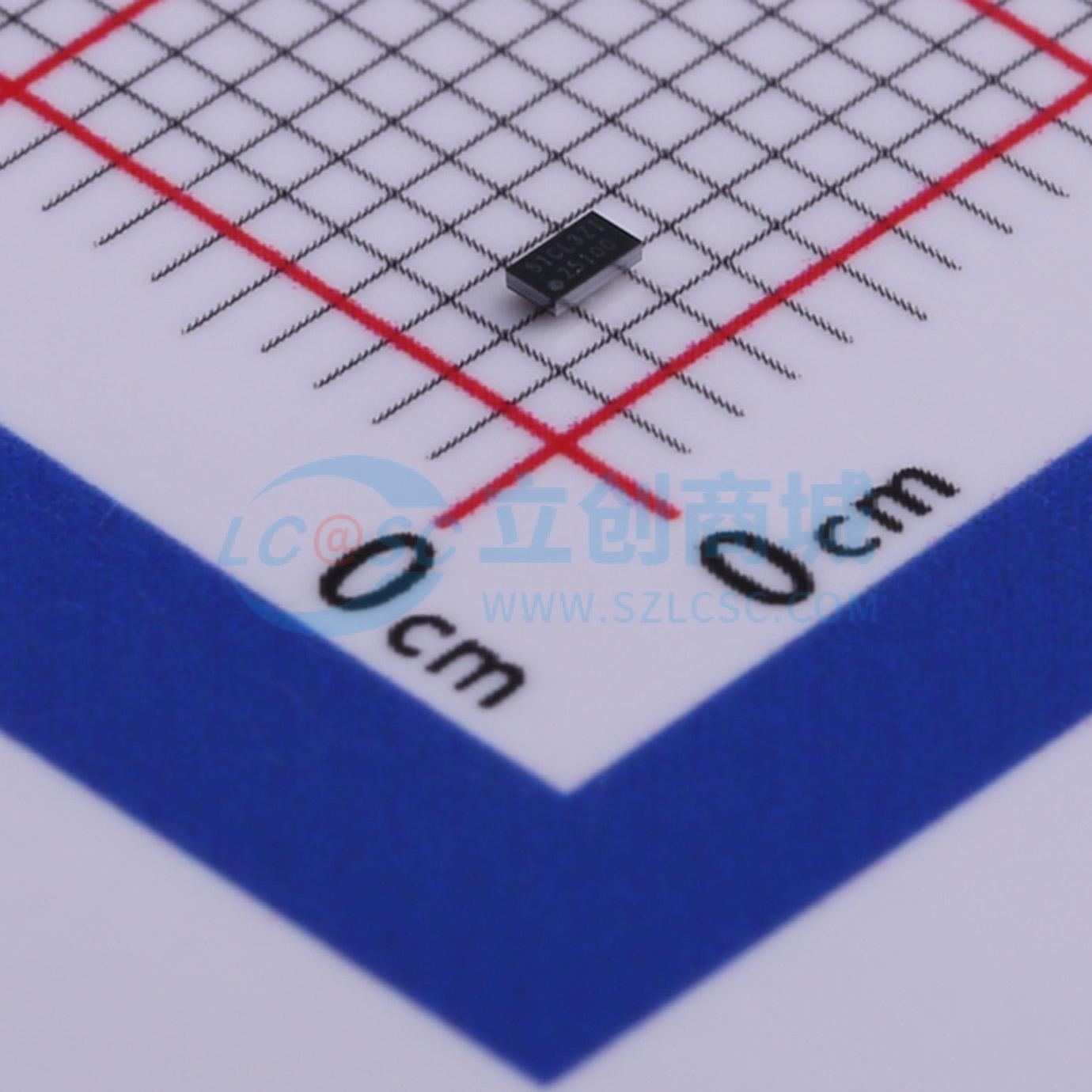

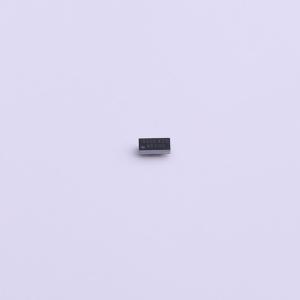

BQ25100YFPR

250 mA单节锂离子电池充电器，1 mA终止充电电流，75 nA电池漏电流

描述: BQ25100 具有 4.2V 充电电压和可编程预充电功能的独立型单节电池 250mA 线性电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ25100YFPR
商品编号: C527572
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

商品概述

bq2510x系列器件是高度集成的锂离子和锂聚合物线性充电器，适用于空间受限的便携式应用。具有输入过压保护的高输入电压范围支持低成本的非稳压适配器。 bq2510x具有单个为电池充电的电源输出。只要在10小时安全定时器期间，平均系统负载不会妨碍电池完全充电，系统负载就可以与电池并联。电池充电分为三个阶段：预处理、恒流和恒压。在所有充电阶段，内部控制环路都会监控IC结温，若超过内部温度阈值，则会降低充电电流。充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路以及充电终止功能。预充电电流和终止电流阈值可通过bq2510x上的外部电阻进行编程。快速充电电流值也可通过外部电阻进行编程。

商品特性

充电电压精度为1%
充电电流精度为10%
支持极低充电电流应用 —— 10 mA至250 mA
支持最低1 mA的充电终止电流
超低电池输出泄漏电流 —— 最大75 nA
可调节终止和预充电阈值
支持高电压化学体系：bq25100H/01H为4.35 V，bq25100A为4.30 V
30 V输入额定值；具备6.5 V输入过压保护
输入电压动态功率管理
125℃热调节；150℃热关断保护
OUT短路保护和ISET短路检测
通过电池NTC在JEITA范围内工作 —— 低温时为1/2快速充电电流，高温时为4.06 V（bq25100/01）或4.2 V（bq25100H/01H）
固定10小时安全定时器
电池组缺失时具备自动终止和定时器禁用模式（TTDM）
采用小型1.60 mm×0.90 mm DSBGA封装

应用领域

健身配件
智能手表
蓝牙耳机
低功耗手持设备

交货周期

订货1-3个工作日

购买数量

(3000个/圆盘，最小起订量 50 个)

个

起订量：50 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.45V~6.45V
	最大充电电流	250mA
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	0℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	6uA
