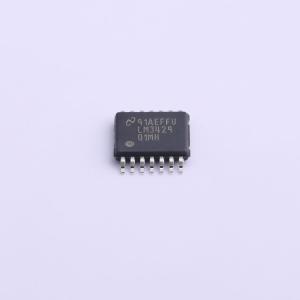

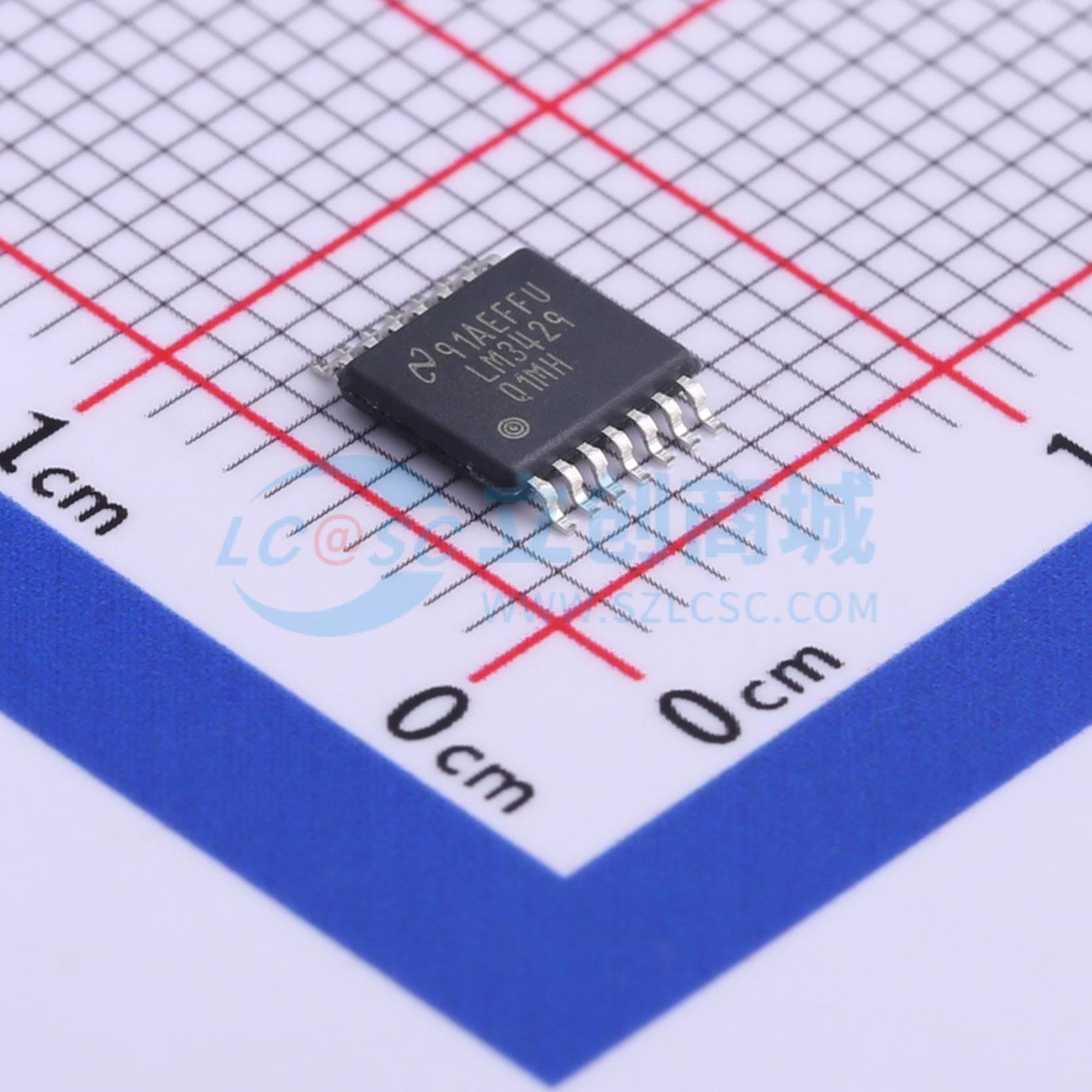

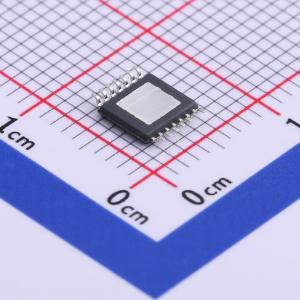

温馨提醒：图片仅供参考，商品以实物为准
LM3429Q1MHX/NOPB
用于恒流 LED 驱动器的 N 沟道控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3429-Q1 适用于恒流 LED 驱动器的汽车类简易 N 沟道控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3429Q1MHX/NOPB
- 商品编号
- C527403
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~75V | |
| 开关频率 | 2MHz | |
| 通道数 | 1 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 升压；降压；SEPIC；降压-升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
LM3429 是一种多功能的高压N沟道MOSFET控制器，适用于LED驱动器。它可以轻松配置为降压、升压、降压-升压和SEPIC拓扑结构。这种灵活性，加上75V的输入电压范围，使得LM3429非常适合用于多种多样的大范围应用中的LED照明。
可调节的高端电流检测电压允许以尽可能高的效率对LED电流进行精确调节。LM3429使用了预测关断时间（PRO）控制，峰值电流模式控制与预测关断定时器相结合的方法。这种控制方式简化了环路补偿设计，并提供了固有的输入电压前馈补偿。
LM3429 包含一个可在4.5V至75V宽输入电压范围内工作的高压启动稳压器。内部PWM控制器设计用于高达2MHz的可调开关频率，从而实现紧凑的解决方案。其他功能还包括模拟调光、PWM调光、过压保护、欠压锁定、逐周期电流限制和热关断。
商品特性
- AEC-Q100 一级认证，适用于汽车应用
- V_IN 范围从 4.5V 至 75V
- 可调电流检测电压
- 高边电流检测
- 2Ω、1A 峰值 MOSFET 栅极驱动器
- 输入欠压保护
- 过压保护
- PWM 调光
- 模拟调光
- 周期性电流限制
- 可编程开关频率
- 低剖面 14 引脚 HTSSOP 封装
- 热关断
应用领域
- LED驱动器 - 降压、升压、升降压、SEPIC
- 室内和室外SSL
- 普通照明
- 恒流调节器
