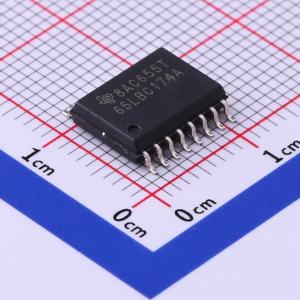

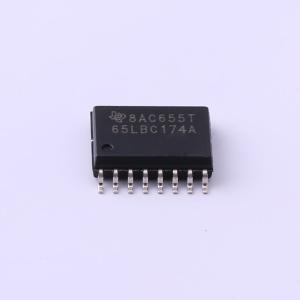

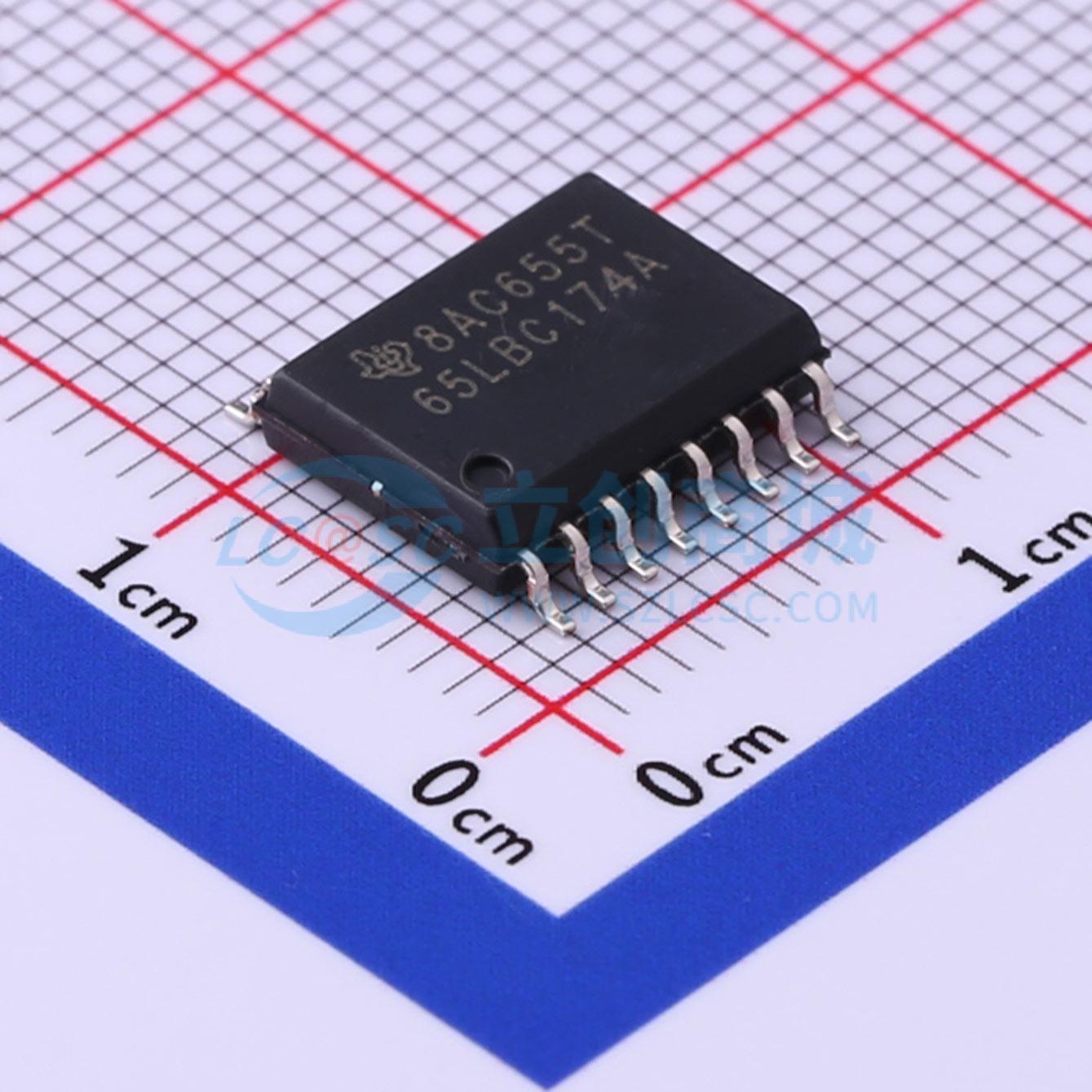

温馨提醒：图片仅供参考，商品以实物为准
SN65LBC174A16DWR
四通道RS-485差分线驱动器
- 描述
- 四通道RS-485差分线驱动器，设计用于TIA/EIA-485、TIA/EIA-422和ISO8482应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LBC174A16DWR
- 商品编号
- C527424
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 30Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | - | |
| 静电保护 | ±12kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1.5mA | |
| 通讯模式 | - | |
| 功能特性 | 热关断保护；使能关断；过流保护 |
商品概述
SN65LBC174A和SN75LBC174A是具有三态输出的四通道差分线路驱动器，专为TIA/EIA-485（RS-485）、TIA/EIA-422（RS-422）和ISO 8482应用设计，经优化可实现最高30Mbit/s信号传输速率的平衡多点总线传输，传输介质可以是印刷电路板走线、底板或者电缆，最终数据传输速率和距离取决于介质衰减特性和环境噪声耦合。每个驱动器都配置有电流限制和热关断电路，适用于嘈杂环境中的高速多点数据传输应用，该器件采用LinBiCMOS设计，有助于实现低功耗和高稳健性。器件带有两个使能输入，可为驱动器提供两个独立使能端，也可通过外部集成，在单一信号下对所有四个驱动器进行使能控制；禁用或断电后，驱动器输出为总线提供高阻抗，可降低系统负载。SN75LBC174A的工作温度范围为0℃至70℃，SN65LBC174A的工作温度范围为-40℃至85℃。
商品特性
- 专为TIA/EIA-485、TIA/EIA-422和ISO 8482应用设计
- 最高信号传输速率可达30Mbps
- 传播延迟时间小于11ns
- 低待机功耗，最大电流为1.5mA
- 输出ESD保护可达12kV
- 具备驱动器正负电流限制功能
- 上电和下电无干扰运行，适用于线路插入应用
- 具备热关断保护功能
- 业界通用引脚排列，与SN75174、MC3487、DS96174、LTC487和MAX3042兼容
应用领域
- 电机驱动器
- 工厂自动化和控制
