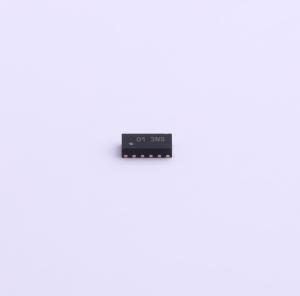

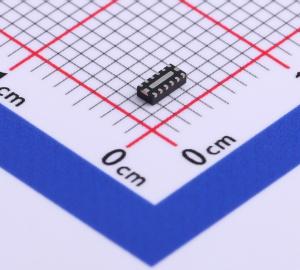

温馨提醒：图片仅供参考，商品以实物为准

TPD6F002DSVR

6路2阶具有ESD保护的EMI滤波器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPD6F002 适用于 SIM 卡且具有 100MHz -3dB 性能的 6 通道 5.5V、±20kV ESD 保护和 EMI 滤波器
品牌名称: TI(德州仪器)
商品型号: TPD6F002DSVR
商品编号: C527678
商品封装: WSON-12-EP(1.4x3)
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPD6F002是一款高度集成的器件，集成六通道电磁干扰EMI滤波器和基于TVS的ESD保护二极管阵列。低通滤波器阵列可抑制受电磁干扰的数据端口的EMI/RFI辐射，TVS二极管阵列可承受高于IEC 61000-4-2国际标准规定最高等级的ESD冲击。高集成度搭配小巧易布线的封装，可为相关应用提供电路保护。

商品特性

提供六通道数据端口EMI滤波
100MHz时串扰衰减57dB，800MHz时插入损耗35dB，100MHz处3dB带宽
具备可靠ESD保护，性能超过IEC 61000-4-2标准4级，可承受IEC 61000-4-2标准±20kV接触放电、±30kV空气间隙放电
采用π型C-R-C滤波结构，电阻值为100Ω，总电容为34pF
漏电流低，最大漏电流为20nA
采用节省空间的WSON封装，封装尺寸为3mm×1.35mm
高度集成，体积小巧，易于布线

应用领域

LCD显示接口
GPIO
存储器接口
柔性线缆数据线
FPD-Link

	属性	参数值
	商品目录	EMI滤波器(RC,LC网络)
	额定电压	5.5V
	额定电流	-
	频率	100MHz
	电感值	-
	滤波器阶数	2

	属性	参数值
	阻值	100Ω
	容值	17pF
	ESD 保护	有
	通道数	6
	衰减值	57dB@100MHz
	工作温度	-40℃~+85℃
