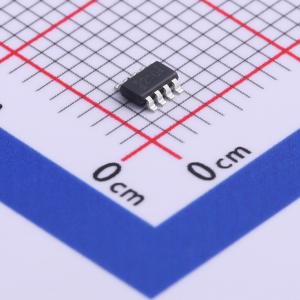

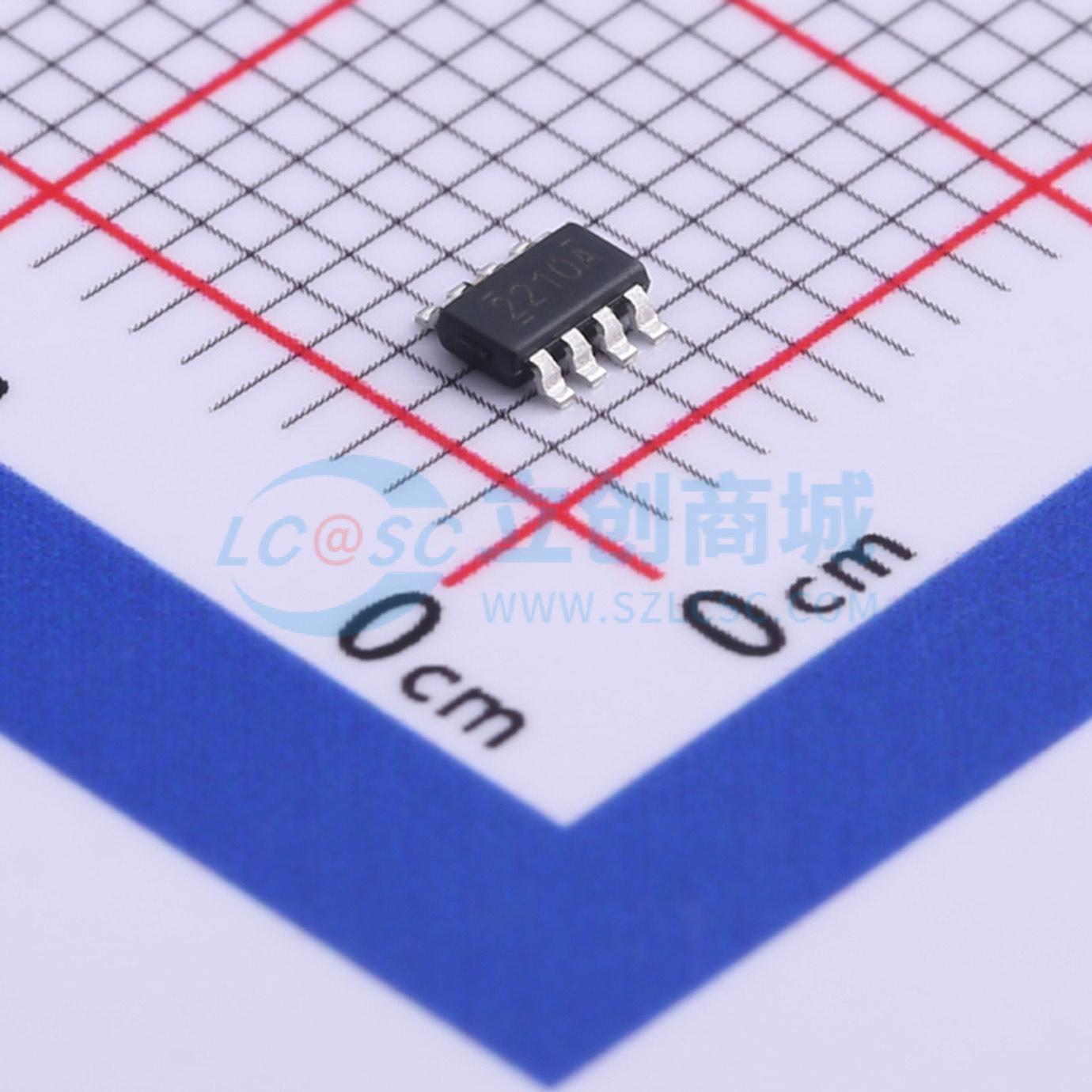

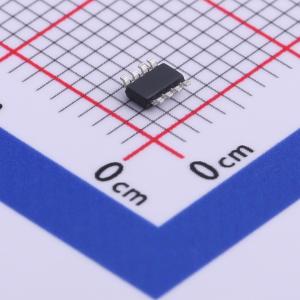

温馨提醒：图片仅供参考，商品以实物为准
TPS562210ADDFR
2A、3A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS562210A 采用 SOT-23 封装且具有高级 Eco-mode™、PG 和软启动功能的 17V 输入、2A 同步降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS562210ADDFR
- 商品编号
- C527687
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 2A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 290uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS562210A和TPS563210A是简单易用的2A、3A同步降压转换器，采用8引脚SOT - 23封装。 这些器件经过优化，可使用最少的外部元件，并实现低待机电流。 这些开关模式电源（SMPS）器件采用D - CAP2™模式控制，提供快速瞬态响应，支持低等效串联电阻（ESR）输出电容，如特种聚合物电容和超低ESR陶瓷电容，无需外部补偿元件。 器件工作在Advanced Eco - mode™模式，可在轻载运行时保持高效率。TPS562210A和TPS563210A采用8引脚1.6 x 2.9（mm）SOT（DDF）封装，工作环境温度范围为 - 40℃至85℃。
商品特性
- TPS562210A：集成133 mΩ和80 mΩ FET的2A转换器
- TPS563210A：集成68 mΩ和39 mΩ FET的3A转换器
- 采用D - CAP2™模式控制，实现快速瞬态响应
- Advanced Eco - mode™脉冲跳跃模式
- 输入电压范围：4.5 V至17 V
- 输出电压范围：0.76 V至7 V
- 650 kHz开关频率
- 低关断电流小于10 μA
- 反馈电压精度为1%（25℃）
- 可从预偏置输出电压启动
- 逐周期过流限制
- 打嗝模式欠压保护
- 非锁存过压保护（OVP）、欠压锁定（UVLO）和热关断（TSD）保护
- 可调节软启动
- 电源正常输出
应用领域
- 数字电视电源
- 高清蓝光光盘播放器
- 家庭网络终端
- 数字机顶盒（STB）
