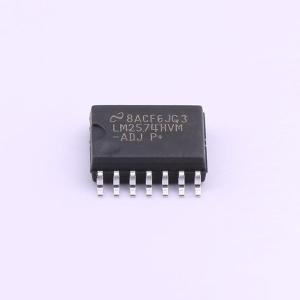

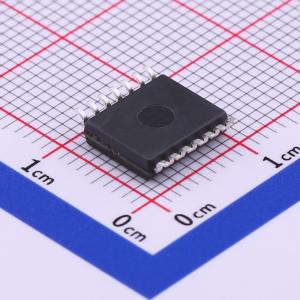

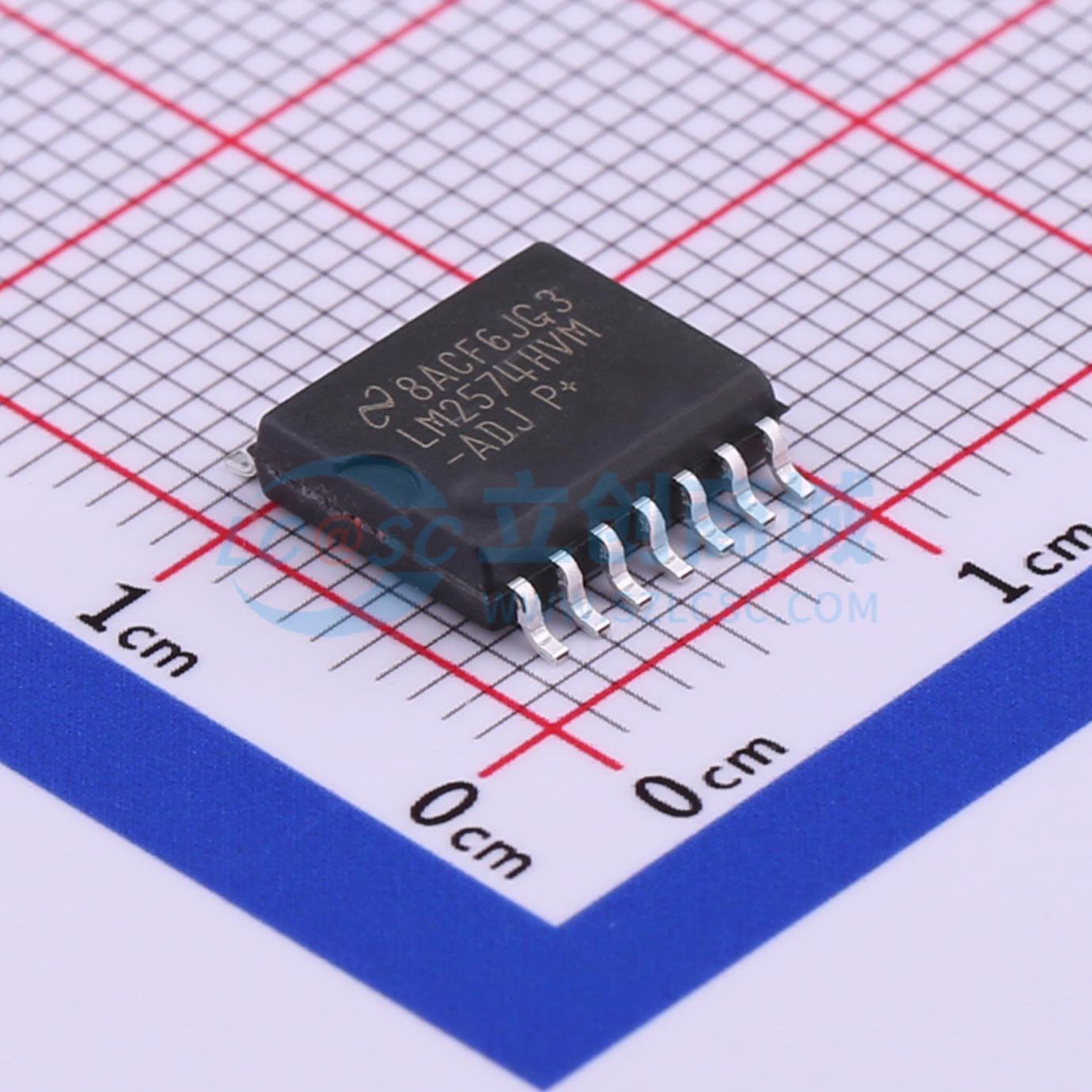

LM2574HVMX-ADJ/NOPB

描述: LM2574HV SIMPLE SWITCHER 0.5A 降压电压稳压器
品牌名称: TI(德州仪器)
商品型号: LM2574HVMX-ADJ/NOPB
商品编号: C529307
商品封装: SOIC-14-300mil
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

LM2574xx系列稳压器属于单片集成电路，其可为降压开关稳压器提供所有有效功能，能够驱动0.5A的负载，并且拥有出色的线路和负载调节性能。这些器件可提供3.3V、5V、12V、15V和可调节输出版本。由于需要极少数量的外部组件，因此这些稳压器简单易用，且具有内部频率补偿和固定频率振荡器。 LM2574xx系列产品可为常用三端线性稳压器提供高效替代方案。由于它的高效性，通常只需对印刷电路板(PCB)上的铜走线进行散热。数家不同的生产商均可提供可与LM2574搭配使用的一系列经优化的标准电感器。此特性极大地简化了开关模式电源的设计。其他特性包括在额定输入电压和输出负载条件下，该器件具有 ±4% 的额定输出电压容差和 ±10% 振荡器频率容差。具备外部关断功能，采用 50μA （典型值）待机电流。输出开关具备逐周期电流限制以及在故障状况下提供全面保护的热关断功能。

商品特性

3.3V、5V、12V、15V和可调输出版本
可调版本输出电压范围：1.23V到37V（高压版本为57V），在线路和负载条件下可承受最大 ±4% 的容差
额定输出电流为0.5A
宽输入电压范围：40V，高压版本可达到60V
只需要4个外部组件
52kHz固定频率内部振荡器
TTL关断功能、低功耗待机模式
高效率
使用现成的标准电感器
热关断和电流限制保护
使用LM2574并借助WEBENCH电源设计器创建定制设计

应用领域

简单高效的降压稳压器
适用于线性稳压器的高效前置稳压器
卡上开关稳压器
正负转换器（降压/升压）

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 30 个)

个

起订量：30 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	1.23V~37V
	输出电流	500mA
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
