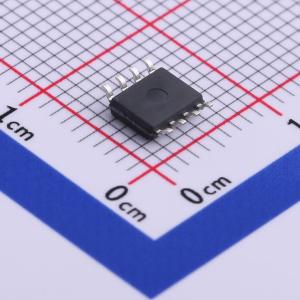

温馨提醒：图片仅供参考，商品以实物为准
LM5051MAX/NOPB
低侧或运算FET控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM5051 -6V 至 -100V、690uA IQ ORing FET 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5051MAX/NOPB
- 商品编号
- C529543
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 理想二极管/ORing控制器 | |
| FET类型 | 外置FET | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 栅极驱动电压 | 13V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 带使能；反向电流阻断 |
商品概述
LM5051是一款低端或运算场效应管控制器，可与外部MOSFET配合作为理想二极管整流器，与电源串联工作。该控制器可让MOSFET替代配电网络中的二极管整流器，从而降低功率损耗和电压降，可为外部N沟道MOSFET提供栅极驱动，配备快速响应比较器，可在电流反向流动时关断场效应管，可连接-6V至-100V范围的电源，可承受最高-100V的瞬态电压，还提供场效应管诊断测试模式，支持系统控制器检测短路的MOSFET，器件内置有限的静电放电保护，存储和搬运时需采取措施防止MOS栅极发生静电损坏。
商品特性
- 工作输入电压范围宽，为-6V ~ -100V
- 具备-100V瞬态承受能力
- 可为外部N沟道MOSFET提供栅极驱动
- 具备MOSFET诊断测试模式
- 对电流反转的响应速度可达50ns
- 峰值栅极关断电流为2A
- 采用8引脚SOIC封装
- 工作结温范围为-40℃ ~ +125℃
应用领域
- 冗余(N+1)电源的有源或运算
