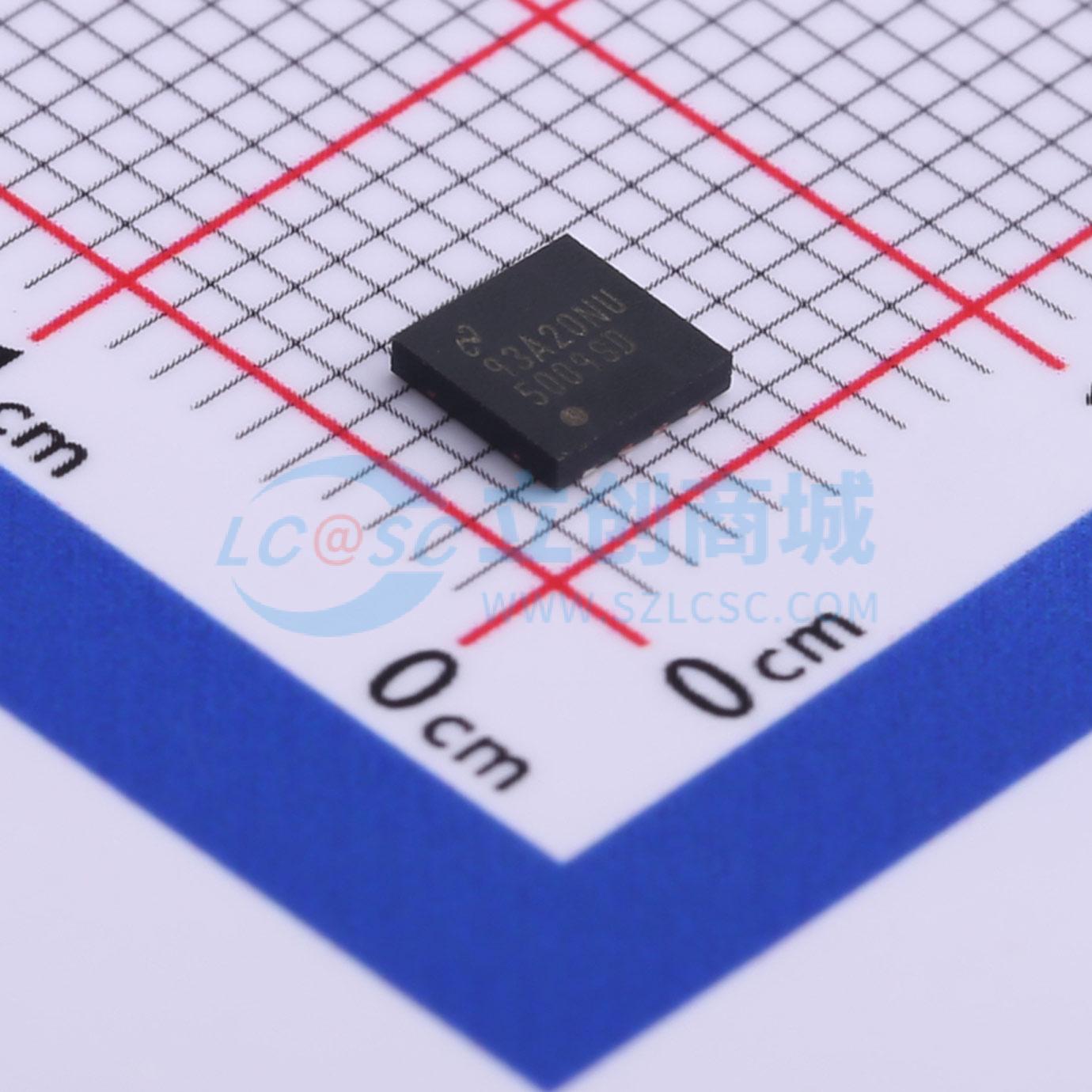

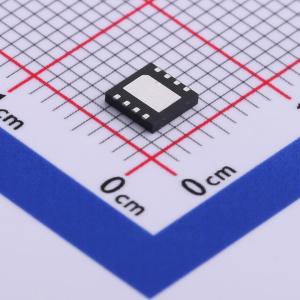

LM5009SDC/NOPB

LM5009降压开关稳压器具备实现低成本、高效降压偏置稳压器所需的所有功能。该器件能够在9.5 V至95 V的输入电源下驱动150 mA的负载电流。开关频率可超过600 kHz，具体取决于输入和输出电压。输出电压可在2.5 V至85 V之间设置。这款高压稳压器包含一个N沟道降压开关和一个内部启动稳压器。该器件易于实现，采用8引脚VSSOP和热增强型8引脚WSON封装。对于功率损耗无法接受的高压单片或分立线性解决方案而言，LM5009是一个非常合适的替代方案。该稳压器基于一种导通时间与VIN成反比的控制方案运行。这一特性使工作频率在负载和输入电压变化时保持相对恒定。该控制方案无需环路补偿，从而实现了超快速瞬态响应。智能电流限制采用与VOUT成反比的强制关断时间来实现。这种方案可确保短路保护并提供最小折返。其他特性包括热关断、VCC欠压锁定、栅极驱动欠压锁定和最大占空比限制器。

• 集成N沟道MOSFET
• 具备150 mA输出电流能力
• 超快速瞬态响应
• 无需环路补偿
• VIN前馈可提供恒定工作频率
• 开关频率可超过600 kHz
• 高效运行
• 在-40℃至+125℃温度范围内，2.5 V反馈精度为2%
• 内部启动稳压器
• 智能电流限制保护
• 外部关断控制
• 热关断
• 8引脚VSSOP和热增强型8引脚WSON封装

• 用于传统线性稳压器应用的散热器消除方案
• 12 V、24 V、36 V和48 V整流交流系统、42 V汽车应用
• 非隔离交流市电电荷耦合电源
• LED电流源
