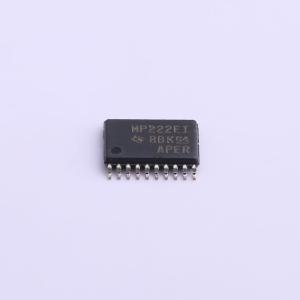

MAX3222EIPWR

3V至5.5V多通道RS-232线路驱动器/接收器，带±15kV ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该设备符合TIA/EIA-232-F标准，提供异步通信控制器和串行端口连接器之间的电气接口。它包括电荷泵和四个小型外部电容器，可在单个3V至5.5V电源下工作。该设备支持高达500 kbit/s的数据传输速率。
品牌名称: TI(德州仪器)
商品型号: MAX3222EIPWR
商品编号: C527703

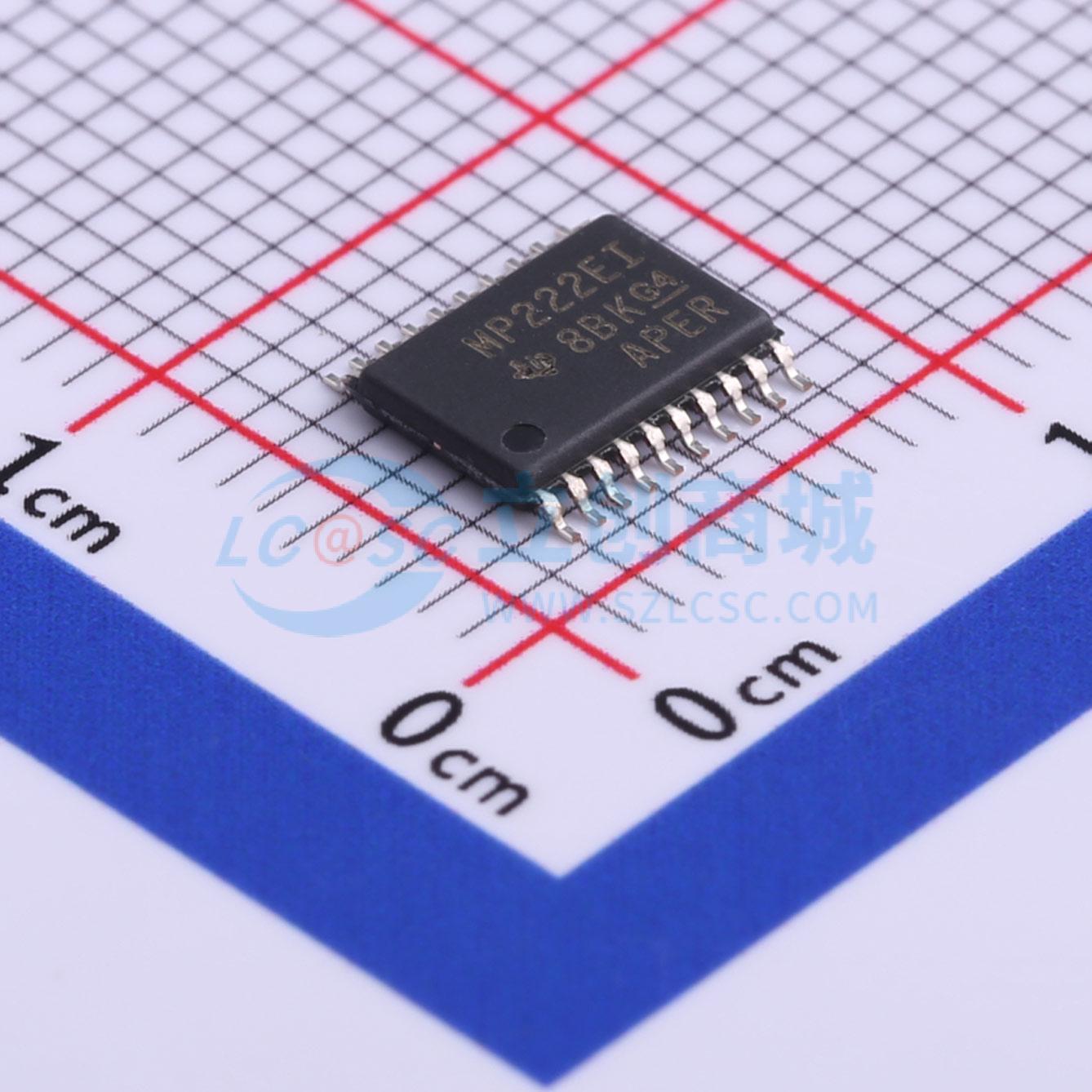

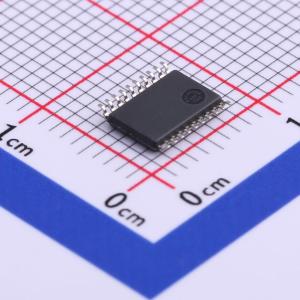

商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

MAX3222E由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚到引脚（串口连接引脚，包括GND）具备±15 kV的ESD保护。通过将掉电（PWRDOWN）输入置为低电平，可使MAX3222E进入掉电模式，此时仅从电源汲取1 μA电流。当器件处于掉电状态时，接收器保持工作，而驱动器则处于高阻态。此外，在掉电期间，片上电荷泵被禁用；V+降至VCC，V-升至接近GND。通过将使能（EN）置为高电平，也可使接收器输出处于高阻态。

商品特性

RS - 232总线引脚的ESD保护：±15 kV人体模型（HBM）、±8 kV IEC61000 - 4 - 2接触放电、±15 kV IEC61000 - 4 - 2空气间隙放电
满足或超过TIA/EIA - 232 - F和ITU v.28标准要求
采用3 V至5.5 V的VCC电源供电
最高工作速率可达500 kbit/s
两个驱动器和两个接收器
低待机电流：典型值为1 μA
外部电容：4 x 0.1 μF
采用3.3 V电源时可接受5 V逻辑输入
是SNx5C3222E的高速引脚兼容替代器件（1 Mbit/s）

应用领域

电池供电系统
个人数字助理（PDA）
笔记本电脑
掌上电脑、手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	500Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	1uA
