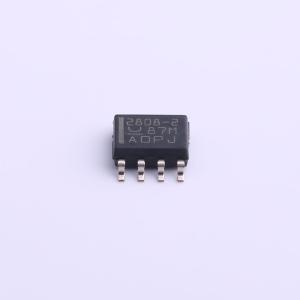

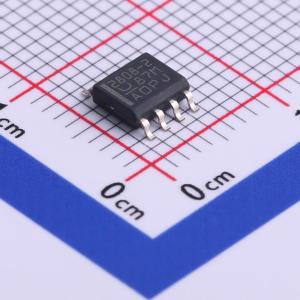

UCC2808DTR-2

描述: UCC2808-2 低功耗电流模式推拉 PWM
品牌名称: TI(德州仪器)
商品型号: UCC2808DTR-2
商品编号: C527700
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.127克(g)

商品参数

参数完善中

商品概述

UCCx808-x 是一系列 BiCMOS 推挽式、高速、低功耗脉宽调制器。UCCx808 包含离线或直流 - 直流固定频率电流模式开关电源所需的所有控制和驱动电路，且外部元件数量极少。 UCCx808-x 双输出驱动级采用推挽式配置。两个输出端使用触发触发器以振荡器频率的一半进行开关操作。两个输出端之间的死区时间通常为 60 ns 至 200 ns，具体取决于定时电容和电阻的值，因此每个输出级的占空比限制在小于 50%。

商品特性

推挽式配置的双输出驱动级
典型启动电流 130 μA
典型运行电流 1 mA
工作频率可达 1 MHz
内部软启动
片上误差放大器，增益带宽积为 2 MHz
片上 VDD 钳位
输出驱动级能够提供 500 mA 峰值源电流、1 A 峰值灌电流

应用领域

服务器和台式机电源
电信电源
直流 - 直流转换器
开关模式电源
