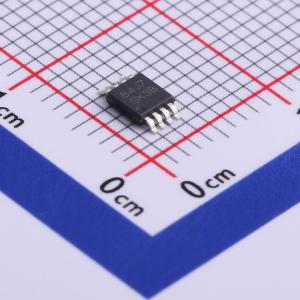

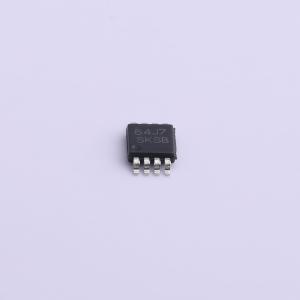

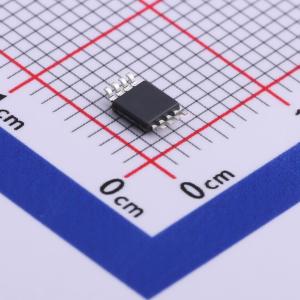

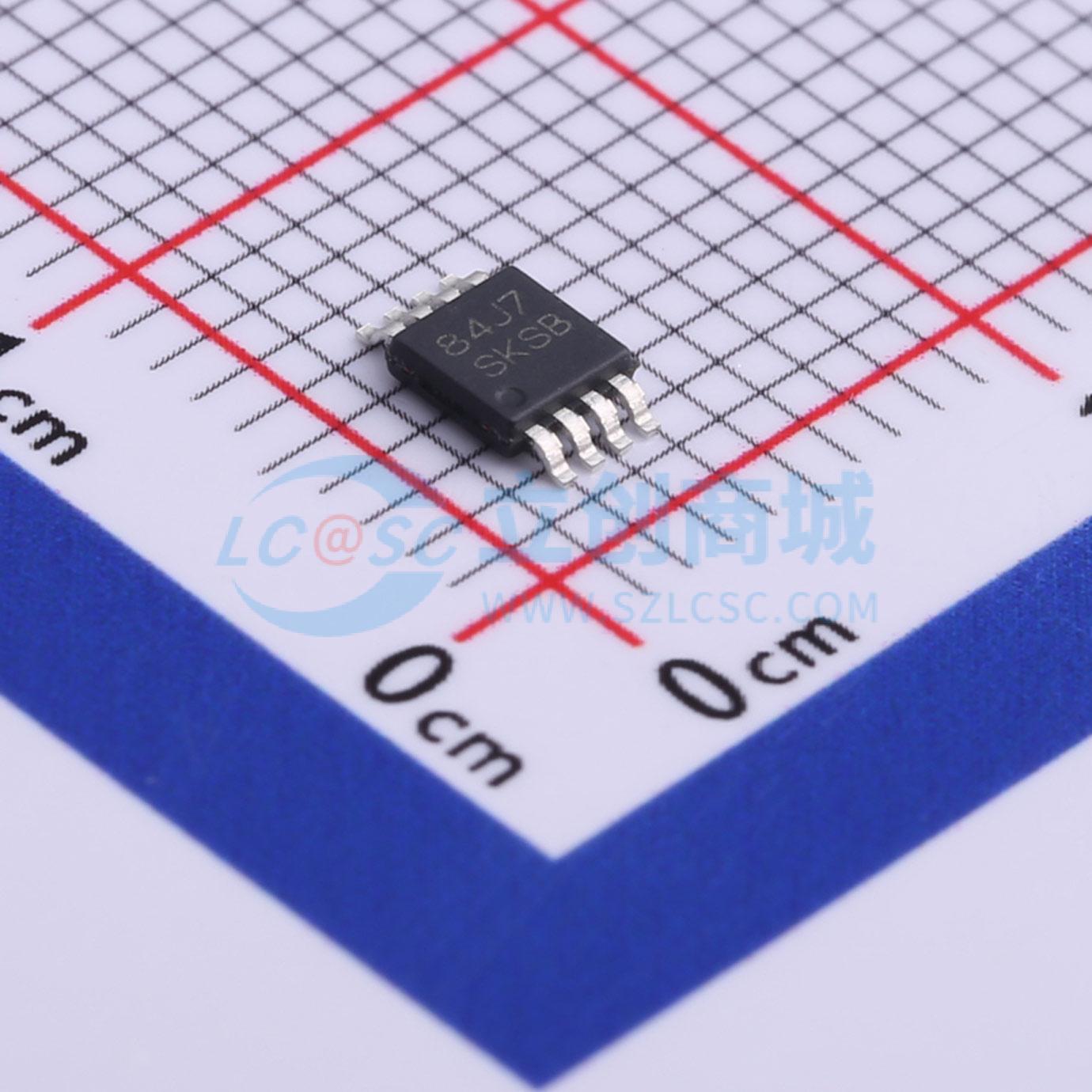

LM3489MMX/NOPB
带使能引脚的迟滞P沟道FET降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3489 具有使能引脚的滞环 PFET 降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3489MMX/NOPB
- 商品编号
- C529297
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~35V | |
| 输出电压 | 1.239V~35V | |
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM3489器件是一款高效PFET开关稳压器控制器，可用于快速轻松地开发适用于广泛应用的小型、高性价比开关降压稳压器。迟滞控制架构采用各种外部元件，设计简单，无需担心控制环路稳定性问题。PFET架构还能减少元件数量，实现超低压差、100%占空比运行。另一优点是轻载时高效运行，且输出纹波不会增加。专用使能引脚提供关断模式，仅消耗7 μA电流。使能引脚悬空时默认开启。
可通过测量PFET的RDS(ON)两端电压实现限流保护，从而无需检测电阻。如有需要，可使用检测电阻提高限流精度。逐周期限流可通过单个电阻进行调节，确保在一定输出电流范围内安全运行。
商品特性
- 符合汽车级零部件标准
- 通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至125℃；器件HBM ESD分类等级2；器件CDM ESD分类等级C5
- 控制方法简单易用
- 无需控制环路补偿
- 宽输入电压范围：4.5 V至35 V
- 输出电压可调范围：1.239 V至VIN
- 高效率：93%
- 内部基准电压：±1.3%（全温度范围±2%）
- 100%占空比运行
- 最大工作频率>1 MHz
- 限流保护
- 专用使能引脚（悬空时开启）
- 关断模式下仅消耗7 μA电源电流
- 8引脚VSSOP封装
应用领域
- 机顶盒
- DSL或电缆调制解调器
- 个人电脑/工业电脑、汽车电脑
- TFT显示器
- 电池供电的便携式应用
- 分布式电源系统常供电电源
- 高功率LED驱动器
- 汽车应用
