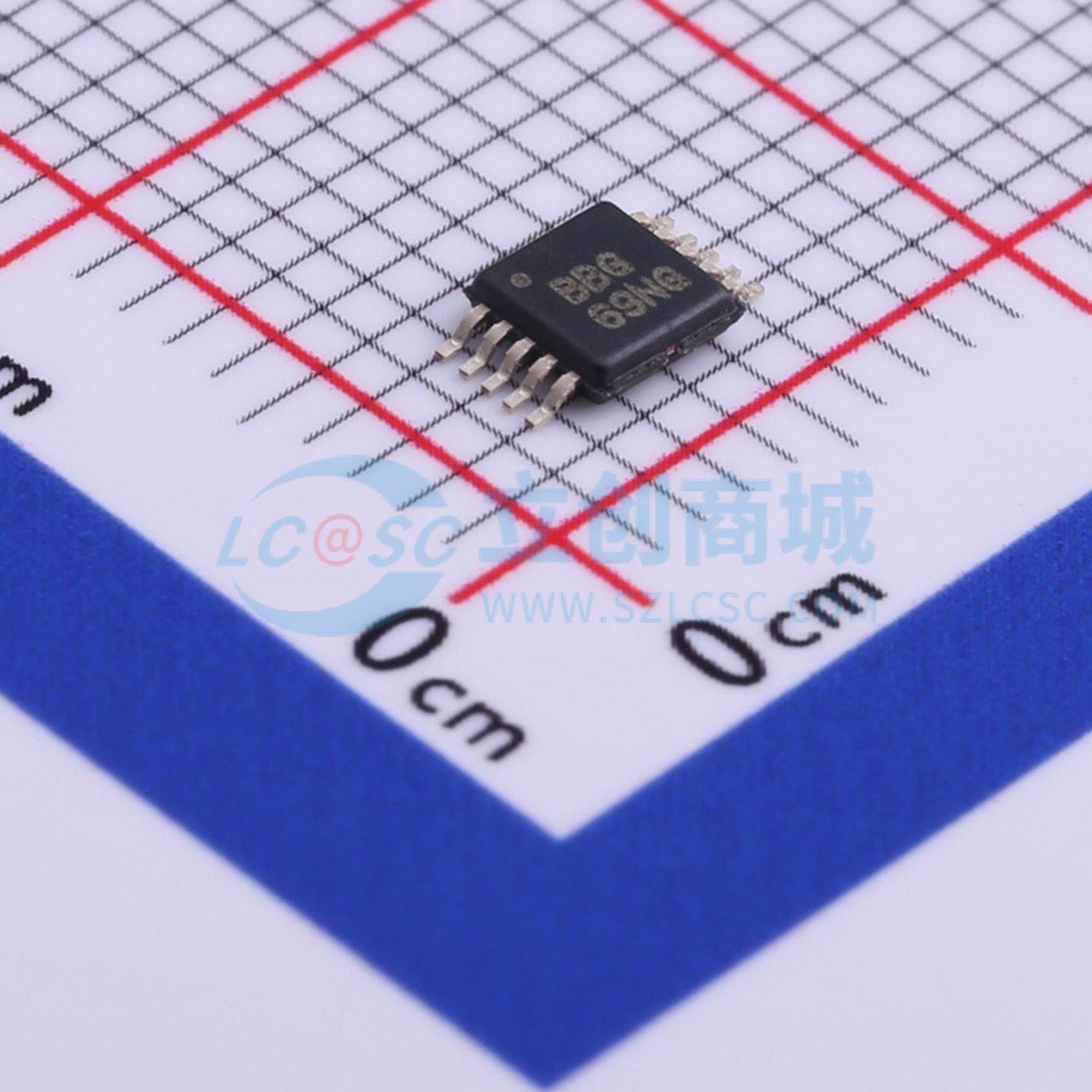

温馨提醒：图片仅供参考，商品以实物为准
OPA2357AIDGSR
具有关断功能的OPAx357 250MHz、轨至轨I/O、CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2357 具有关断状态的 250MHz 轨到轨 I/O 双路 CMOS 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2357AIDGSR
- 商品编号
- C529302
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 100MHz | |
| 输入失调电压(Vos) | 8mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 150V/us | |
| 输入偏置电流(Ib) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 6.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.9mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V |
商品概述
OPA357 系列高速电压反馈CMOS 运算放大器专为视频应用和其他需要宽带宽的应用而设计。这些器件具有单位增益稳定性，可以驱动大型输出电流。差分增益为 0.02%，而差分相位为 0.09°。静态电流仅为每通道 4.9mA。 OPA357 系列运算放大器针对低至 2.5V (±1.25V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。共模输入范围超出电源供电范围。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。 单电源版本(OPA357) 采用小型 SOT23-6 封装。双电源版本(OPA2357) 采用 VSSOP-10 封装。 双电源版本具有完全独立的电路，可将串扰降到最低并彻底消除相互干扰。两个版本的额定扩展工作温度范围为 -40°C 至 +125°C。
商品特性
- 单位增益带宽：250MHz
- 带宽：100MHz GBW
- 高转换率：150V/μs
- 低噪声：6.5nV/√Hz
- 轨至轨 I/O
- 高输出电流：>100mA
- 出色的视频性能：差分增益：0.02%，差分相位：0.09°
- 0.1dB 增益平坦度：40MHz
- 低输入偏置电流：3pA
- 静态电流：4.9mA
- 热关断
- 电源范围：2.5V 至 5.5V
- 关断 IQ<6μA
- 微型封装
- 使用 OPA357 并借助 WEBENCH 电源设计器创建定制设计方案
应用领域
- 视频处理
- 超声波
- 光网络、可调激光器
- 光电二极管互阻放大器
- 有源滤波器
- 高速积分器
- 模数(A/D) 转换器输入缓冲器
- 数模(D/A) 转换器输出放大器
- 条形码扫描器
- 通信
