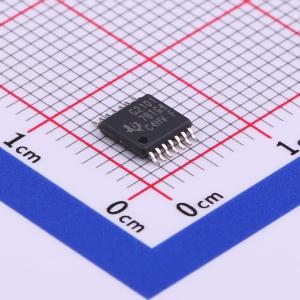

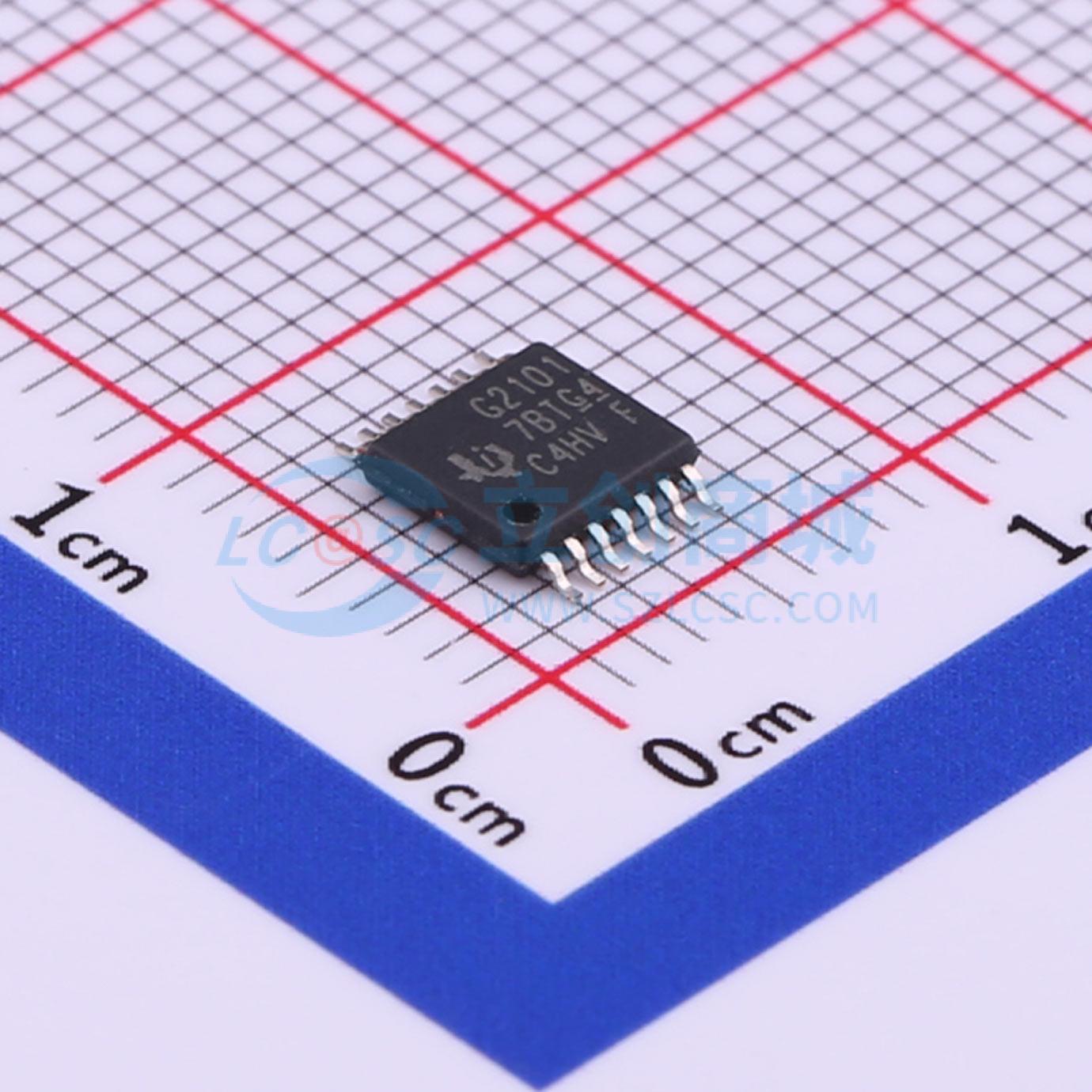

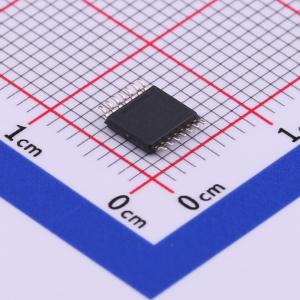

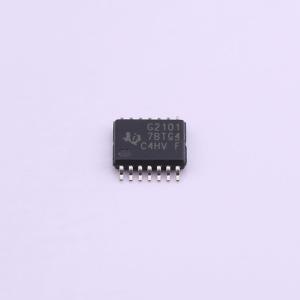

MSP430G2101IPW14R

具有 1KB 闪存、128B SRAM 和计时器的 16MHz MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MSP430G2101 具有 1KB 闪存、128B SRAM、计时器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430G2101IPW14R
商品编号: C529304
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.187克(g)

商品参数

商品概述

这是一款超低功耗混合信号微控制器，架构结合五种低功耗模式，优化实现了延长便携式测量应用电池寿命的特性。具备强大的16位RISC CPU、16位寄存器和常数发生器，有助于提升代码效率，数控振荡器允许器件在小于1 μs内从低功耗模式唤醒至活动模式。MSP430G2x01和MSP430G2x11系列内置16位定时器和10个I/O引脚，MSP430G2x11具备多功能模拟比较器。CPU采用16位RISC架构，对应用高度透明，集成16个寄存器可缩短指令执行时间，寄存器到寄存器操作执行时间为一个CPU时钟周期，其中4个寄存器分别专用作程序计数器、栈指针、状态寄存器和常数发生器，其余为通用寄存器。外设通过数据、地址和控制总线连接至CPU，可使用所有指令进行处理，指令集支持字数据和字节数据操作。支持6种可通过软件配置的工作模式，中断事件可将器件从任意低功耗模式唤醒，处理请求后，从中断程序返回时可恢复至低功耗模式，中断向量和上电起始地址位于0FFFFh至0FFC0h地址范围。

商品特性

供电电压范围为1.8 V~3.6 V
功耗极低：活动模式1 MHz、2.2 V条件下功耗为220 μA，待机模式功耗为0.5 μA，保持RAM数据的关闭模式功耗为0.1 μA
支持五种节能模式，可在小于1 μs内从待机模式唤醒
采用16位RISC架构，指令周期为62.5 ns
基本时钟模块可配置：内部最高工作频率可达16 MHz，带一个校准频率；内置超低功耗低频振荡器；支持32 kHz晶体；支持外部数字时钟源
集成带两个捕获/比较寄存器的16位Timer_A
具备欠压检测功能
片上集成比较器，可实现模拟信号比较功能或斜率A/D转换
支持板上串行编程，不需要外部编程电压，可通过安全熔丝实现可编程代码保护
片上集成仿真逻辑，配备Spy-Bi-Wire接口
提供多种封装可选：14引脚薄型小尺寸塑料封装、14引脚双列直插塑料封装、16引脚QFN封装
指令集包含51条指令，支持三种格式和多种地址模式，每条指令可操作字数据和字节数据
共有六种工作模式可供软件配置：
- 活动模式：所有时钟激活
- 低功耗模式0：CPU禁用，ACLK和SMCLK保持激活，MCLK禁用
- 低功耗模式1：CPU禁用，ACLK和SMCLK保持激活，MCLK禁用，若未使用DCO则禁用DCO的直流发生器
- 低功耗模式2：CPU禁用，MCLK和SMCLK禁用，DCO的直流发生器保持启用，ACLK保持激活
- 低功耗模式3：CPU禁用，MCLK和SMCLK禁用，DCO的直流发生器禁用，ACLK保持激活
- 低功耗模式4：CPU禁用，ACLK、MCLK、SMCLK禁用，DCO的直流发生器禁用，晶体振荡器停止

应用领域

适用于便携式测量应用
适用于低成本传感器系统，可采集模拟信号，转换为数字值后处理数据，用于显示或传输至主机系统

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	1KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	128Byte
	EEPROM容量	-
	I/O数量	10
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
