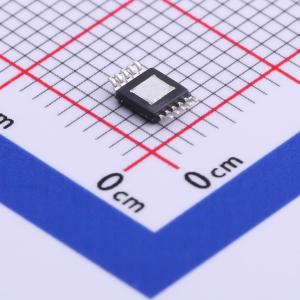

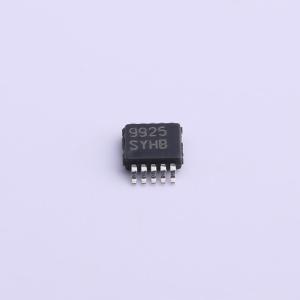

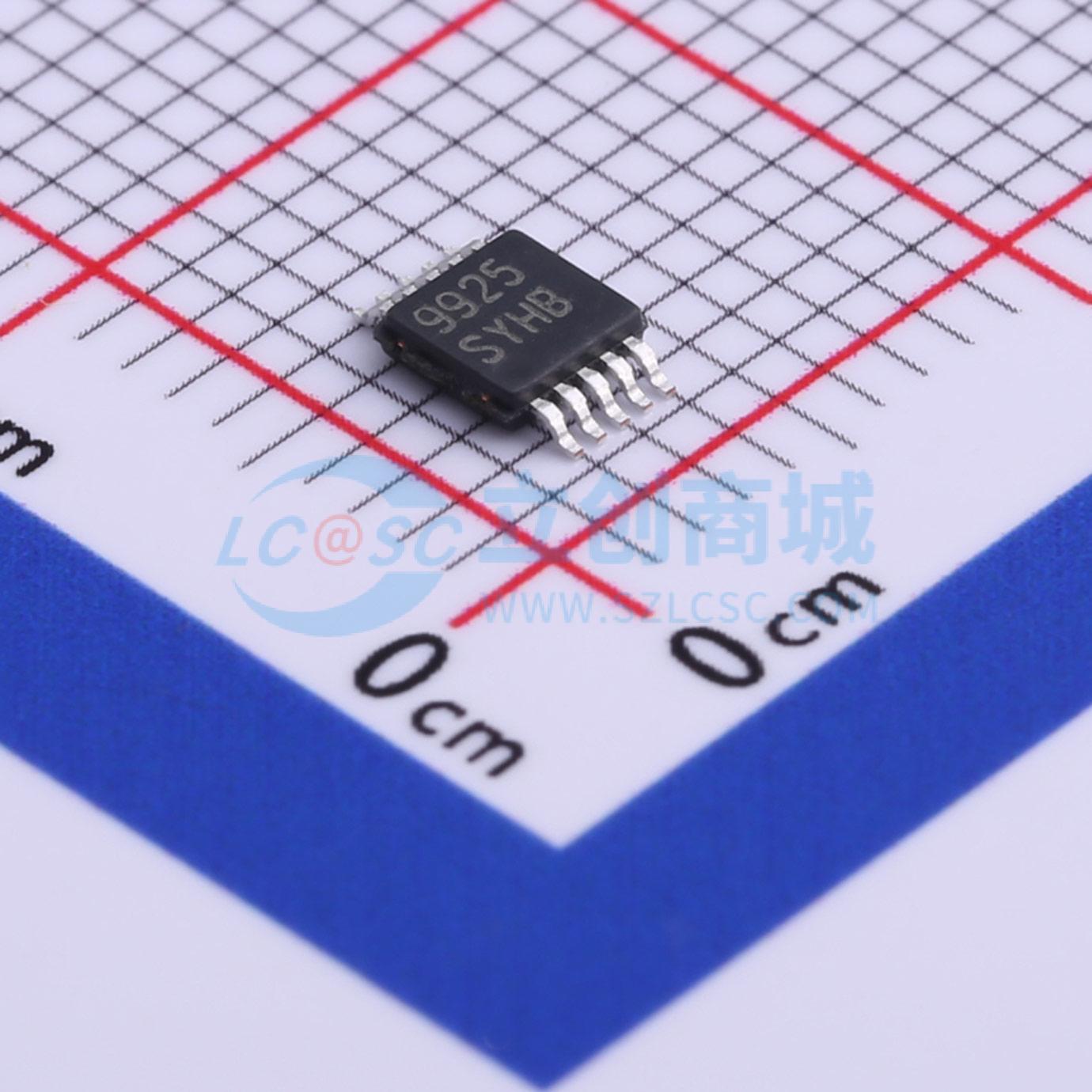

LM3409HVMYX/NOPB

LM3409, -Q1, LM3409HV, -Q1 P-FET 降压控制器，适用于高功率LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3409HV 用于高功率 LED 驱动器的 75V PFET 降压控制器
品牌名称: TI(德州仪器)
商品型号: LM3409HVMYX/NOPB
商品编号: C529298
商品封装: HVSSOP-10-EP-0.5mm
包装方式: 编带
商品毛重: 0.128克(g)

商品参数

商品概述

LM3409、LM3409-Q1、LM3409HV 和 LM3409HV-Q1 是用于降压（Buck）电流调节器的P沟道MOSFET（PFET）控制器。它们提供宽输入电压范围、高压侧差分电流检测（具有低可调阈值电压）、快速输出使能/禁用功能以及增强散热性能的10引脚HVSSOP封装。这些特性结合起来，使得LM3409系列器件非常适合用作驱动LED的恒流源，其中前向电流可达5A。

LM3409器件使用恒定关断时间（COFT）控制来调节精确的恒定电流，无需外部控制环路补偿。模拟和PWM调光易于实现，并且可以达到非常线性的调光范围和出色的对比度。可编程欠压锁定（UVLO）、低功耗关断和热关断完善了其功能集。

商品特性

2欧姆，1安培峰值MOSFET栅极驱动
输入电压范围：6V至42V（LM3409, LM3409-Q1）
输入电压范围：6V至75V（LM3409HV, LM3409HVQ1）
差分式高端电流检测
周期电流限制
无需控制环路补偿
10,000:1 PWM调光范围
250:1 模拟调光范围
支持全陶瓷输出电容和无电容输出
低功耗关断和热关断
热增强型10引脚 HVSSOP 封装

应用领域

LED驱动器
恒流源
通用照明

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	9V~75V
	调光	PWM；模拟
	特性	过温保护(OTP)

	属性	参数值
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
