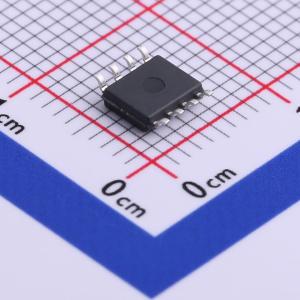

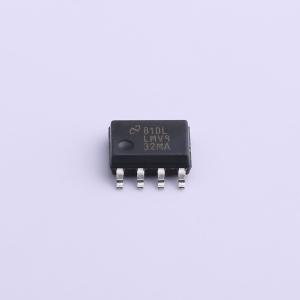

温馨提醒：图片仅供参考，商品以实物为准
LMV932MAX/NOPB
单通道、双通道、四通道 1.8V、轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV932-N 双路、5.5V、1.5MHz、65mA 输出电流、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV932MAX/NOPB
- 商品编号
- C529301
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 9V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.4MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 5.5uV/℃ | |
| 压摆率(SR) | 420V/ms | |
| 输入偏置电流(Ib) | 35nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25nA | |
| 噪声密度(eN) | 50nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 185uA | |
| 输出电流 | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
LMV93x-N 系列（单通道 LMV931-N、双通道 LMV932-N 和四通道 LMV934-N）是低压、低功耗运算放大器。LMV93x-N 系列的工作电源电压范围为 1.8 V 至 5.5 V，具有轨到轨输入和输出。输入共模电压可超出电源电压 200 mV，使用户能够在电源电压范围之外实现增强功能。在 1.8 V 电源下，输出在空载时可实现轨到轨摆幅，在连接 600 Ω 负载时，输出摆幅距离轨电压在 105 mV 以内。LMV93x-N 器件经过优化，可在 1.8 V 下工作，非常适合双节电池供电的便携式系统和单节锂离子电池系统。 LMV93x-N 器件具有出色的速度 - 功耗比，在 1.8 V 电源电压下，以极低的电源电流实现了 1.4 MHz 的增益带宽积。LMV93x-N 器件能够驱动 600 Ω 负载和高达 1000 pF 的容性负载，且振铃极小。这些器件还具有 101 dB 的高直流增益，适用于低频应用。 单通道 LMV93x-N 采用节省空间的 5 引脚 SC70 和 SOT - 23 封装。双通道 LMV932-N 采用 8 引脚 VSSOP 和 SOIC 封装，四通道 LMV934-N 采用 14 引脚 TSSOP 和 SOIC 封装。这些小型封装是对面积有严格要求的 PCB 板和便携式电子产品（如手机和平板电脑）的理想解决方案。
商品特性
- 典型 1.8 V 电源参数；除非另有说明，参数在 1.8 V、2.7 V 和 5 V 下给出
- 输出摆幅 – 连接 600 Ω 负载时距离轨电压 80 mV – 连接 2 kΩ 负载时距离轨电压 30 mV
- 共模电压 (VCM) 超出轨电压 200 mV
- 电源电流（每通道）100 μA
- 增益带宽积 1.4 MHz
- 最大失调电压 (VOS) 4 mV
- 超小型封装
- 温度范围 -40℃ 至 +125℃
应用领域
- 手机
- 平板电脑
- 可穿戴设备
- 健康监测
- 便携式和电池供电的电子设备
- 电池监测
- 高端电流检测放大器
