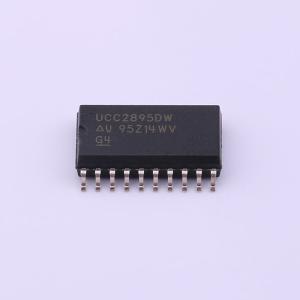

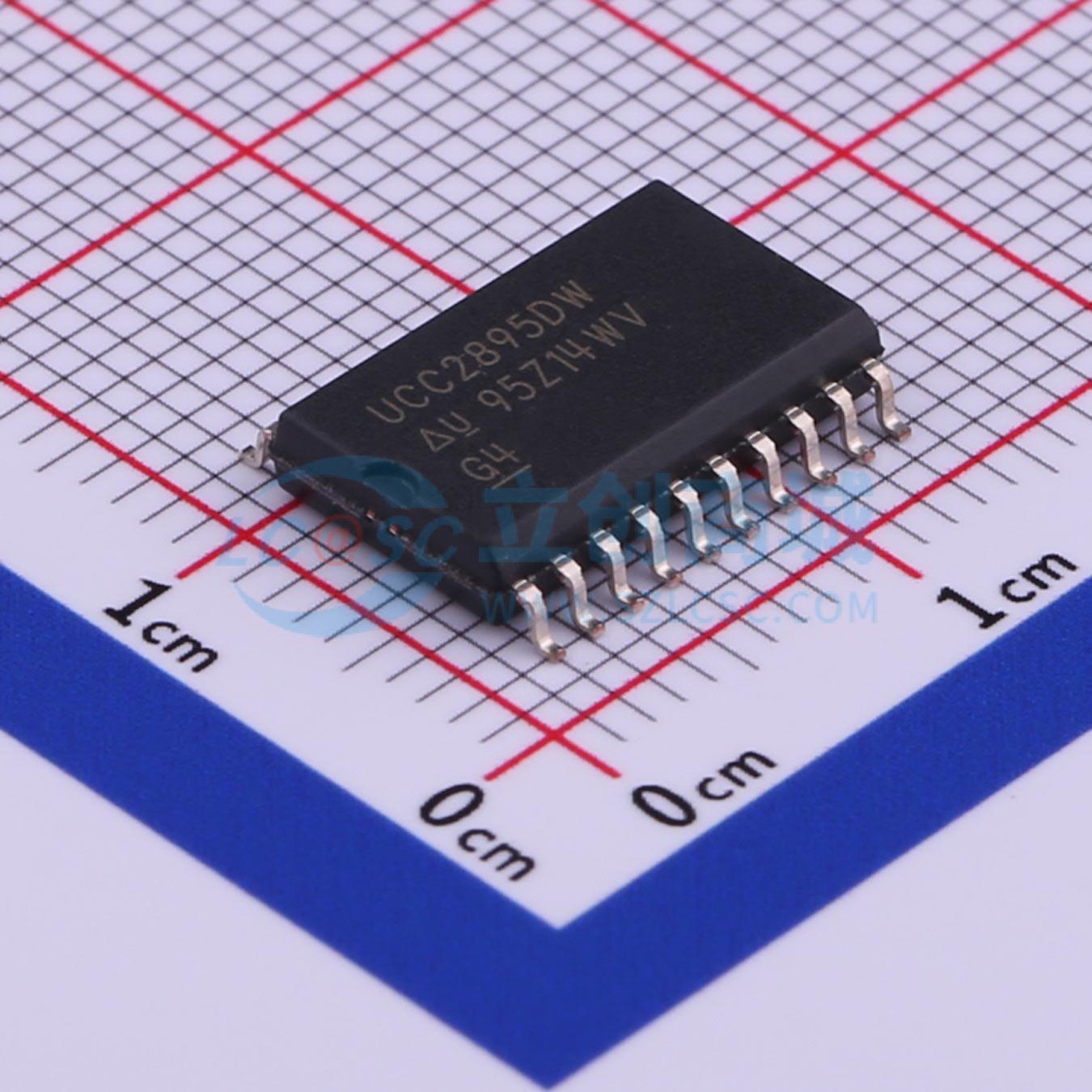

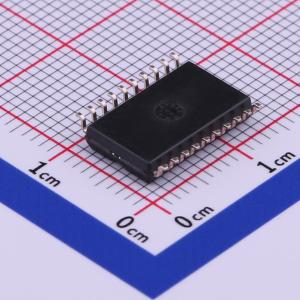

UCC2895DWTR
BiCMOS先进相移PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC2895 BiCMOS 高级相移谐振控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC2895DWTR
- 商品编号
- C527702
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.673克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 10V~16.5V | |
| 开关频率 | 473kHz~527kHz | |
| 最大占空比 | 100% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 全桥式 | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ |
商品概述
UCC3895是一款移相PWM控制器，通过使一个半桥相对于另一个半桥进行开关移相来实现对全桥功率级的控制。该器件允许采用恒定频率脉冲宽度调制，并结合谐振零电压开关，以在高频下实现高效率。该器件可用作电压模式或电流模式控制器。
虽然UCC3895保留了UC3875/6/7/8系列和UC3879的功能，但它通过增强控制逻辑、自适应延迟设置和关断能力等附加特性对该控制器系列进行了改进。由于该器件采用BCDMOS工艺制造，与双极型同类产品相比，其工作电源电流大幅降低。UCC3895的最大时钟频率为1 MHz。
商品特性
- 可编程输出导通延迟
- 自适应延迟设置
- 双向振荡器同步
- 电压模式、峰值电流模式或平均电流模式控制
- 可通过单引脚实现可编程软启动、软停止和芯片禁用
- 0%至100%占空比控制
- 7 MHz误差放大器
- 最高工作频率达1 MHz
- 在500 kHz时典型工作电流为5 mA
- 在欠压锁定（UVLO）期间电流极低，仅为150 μA
应用领域
- 移相全桥转换器
- 离线、电信、数据通信和服务器
- 分布式电源架构
- 高密度电源模块
