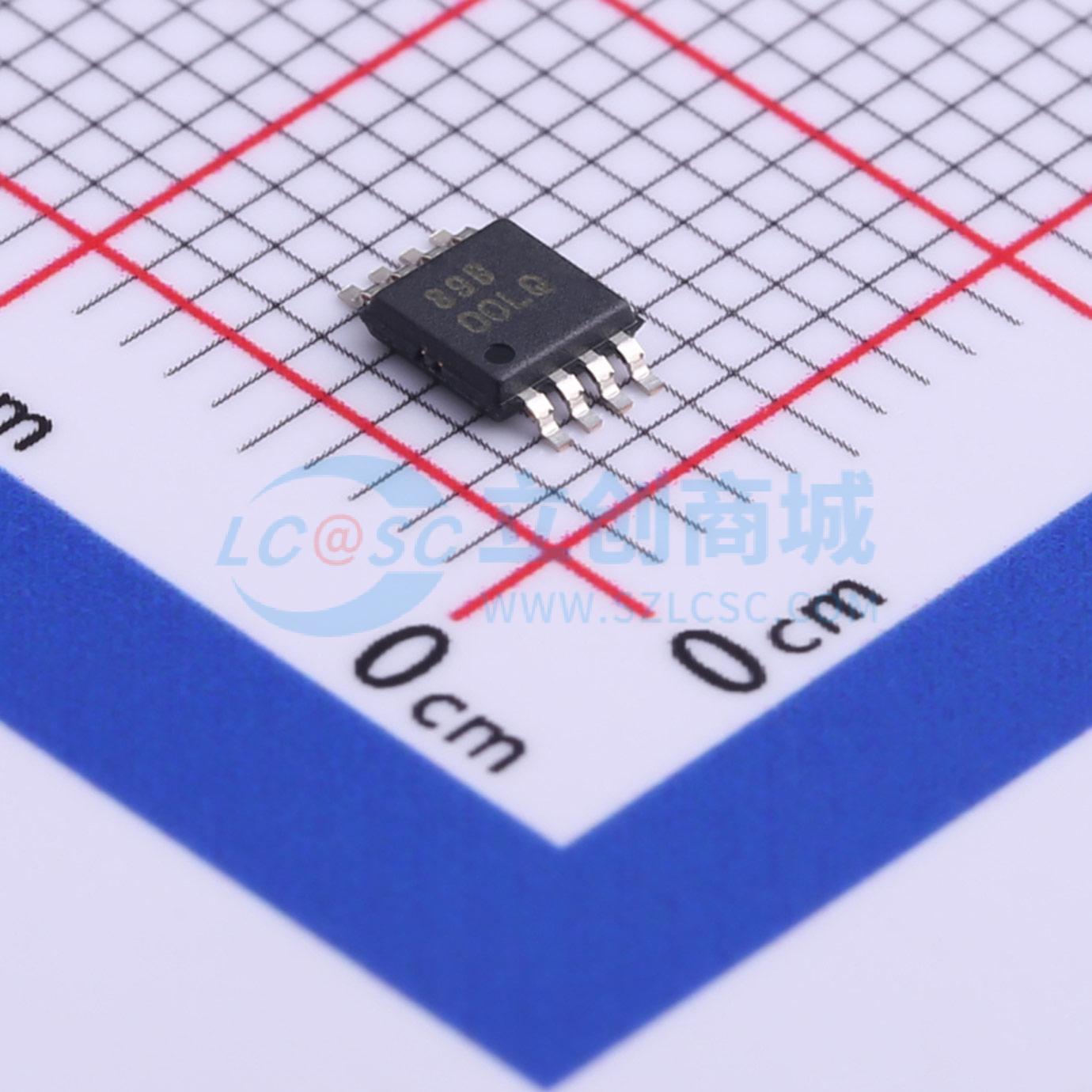

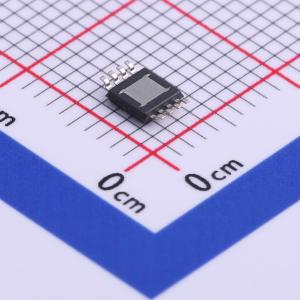

温馨提醒：图片仅供参考，商品以实物为准

TPS79850QDGNRQ1

具有反向电流保护功能的汽车类 50mA、电池供电运行 (50V)、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS798-Q1 50mA、3V 至 50V、微功耗、低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS79850QDGNRQ1
商品编号: C527695
商品封装: HVSSOP-8
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

TPS798xx-Q1是一款50V高压微功耗低压差（LDO）线性稳压器系列的首款器件。该器件能够提供50mA的输出电流，压差仅为300mV。它专为低静态电流的高压（50V）应用而设计，工作电流为40μA，关断电流为1μA，使TPS798xx-Q1成为电池供电或高压系统的理想选择。在压差状态下，静态电流也能得到很好的控制。

TPS798xx-Q1的其他特性包括能够使用低等效串联电阻（ESR）的陶瓷输出电容。该器件仅需在输出端使用1μF电容即可保持稳定；而大多数早期器件为了保持稳定需要10μF至100μF的钽电容。与其他稳压器不同，使用小型陶瓷电容时无需额外增加ESR。内部保护电路包括输入电池反接保护、输出电流反向保护、限流和热保护，可在各种故障条件下保护器件。

该器件提供5V固定输出电压（TPS79850）和参考电压为1.275V的可调输出电压（TPS79801）两种版本。TPS798xx-Q1稳压器采用带有散热焊盘的8引脚MSOP PowerPAD（DGN）封装，以增强热管理能力。

商品特性

符合汽车应用标准
宽输入电压范围：3V至50V
低静态电流：40μA（典型值）
低压差：300mV（典型值）
输出电流：50mA
无需输入保护二极管
输出电压可调范围：1.275V至28V
关断状态下静态电流为1μA
使用1μF输出电容即可保持稳定
使用铝电容、钽电容或陶瓷电容均可保持稳定
输入电池反接保护
输出电流反向保护
热保护
采用8引脚MSOP-PowerPAD IC封装

应用领域

低电流、高压稳压器
电池供电系统用稳压器
电信
汽车

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	50V
	输出电压	5V
	输出电流	50mA
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	550mV@(50mA)

	属性	参数值
	静态电流(Iq)	-
	噪声	100uVrms
	特性	短路保护；过流保护；反接保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
