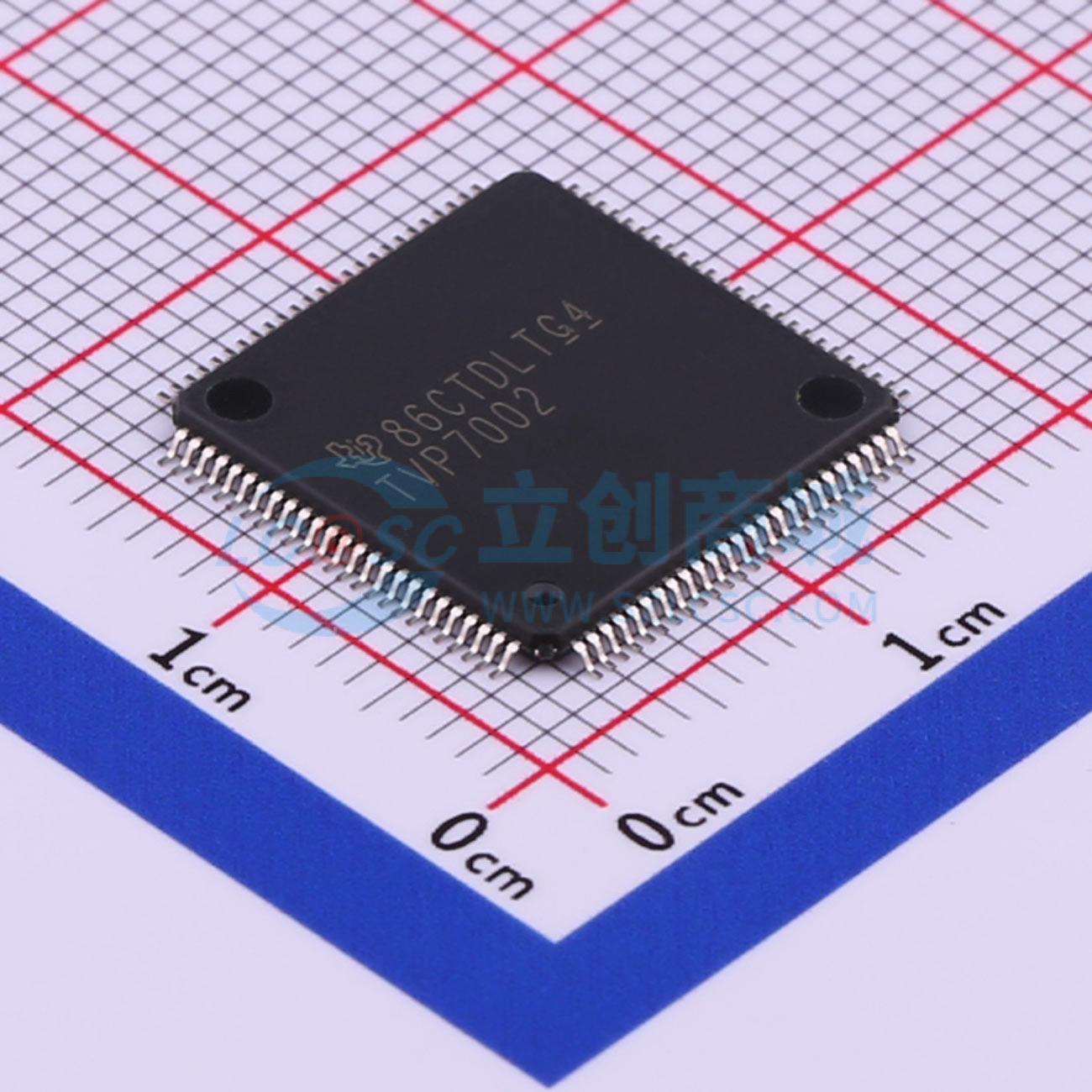

温馨提醒：图片仅供参考，商品以实物为准

TVP7002PZPR

用于视频和图形信号数字化的三通道模数转换器，具备钳位功能、可变增益、水平PLL和色彩空间转换功能

描述: TVP7002 三路 8/10 位 165/110MSPS 视频 ADC
品牌名称: TI(德州仪器)
商品型号: TVP7002PZPR
商品编号: C527698
商品封装: HTQFP-100(14x14)
包装方式: 编带
商品毛重: 0.68克(g)

商品参数

	属性	参数值
	工作电压	3V~3.6V；1.8V~2V
	工作温度	0℃~+70℃
	功能特性	内置锁相环；可编程增益放大器

商品概述

TVP7002是一款可对RGB或YPbPr色彩空间的视频和图形信号进行数字化的完整解决方案，支持像素速率最高达165MHz，可满足最高1600×1200分辨率60Hz刷新率的PC图形数字化需求，也可支持最高1080p格式的数字电视信号数字化，由3.3V和1.9V电源供电，集成三个通道的模拟前端与模数转换单元，各通道参数可独立编程，所有器件配置通过标准I²C接口完成，采用节省空间的100引脚TQFP封装。

商品特性

配备三个独立的模拟通道，每个通道集成钳位电路、可编程增益控制、可编程偏移控制和模数转换器，各通道参数可独立控制
模拟增益范围-6dB至6dB，偏移支持1024级可编程RGB或YPbPr调节，增益支持8位可编程调节
模数转换器支持8位/10位可选，采样速率可达165MSPS/110MSPS
集成模拟输入多路复用器，最多可接入10路视频输入，可通过I²C接口配置输入切换
支持自动视频钳位，钳位电平可选择底部电平或中间电平，内置自动电平控制电路
集成绿信号同步提取电路，可从绿色/亮度通道提取同步信号，也可通过内置同步切片从复合同步中分离出行同步和场同步信号
支持直流耦合与交流耦合输入信号，支持分量视频标准480i、576i、480p、576p、720p、1080i、1080p，支持最高UXGA的PC图形输入
支持可编程RGB至YCbCr色彩空间转换
完全集成水平锁相环用于生成像素时钟，可根据行同步输入生成12MHz至165MHz的像素时钟
可调整水平锁相环环路带宽以降低抖动，支持5位可编程亚像素精度采样相位定位
所有配置通过工业标准I²C接口完成，支持寄存器设置的读写操作
钳位定时窗口可由外部脉冲提供，也可内部生成

应用领域

PC图形信号数字化
标清、增强清晰度、高清数字电视信号数字化

	属性	参数值
	商品目录	视频接口芯片
	类型	桥接器/转换器
	数据接口	I2C
	数据速率	-
