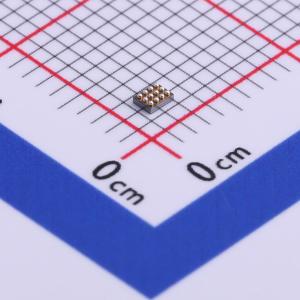

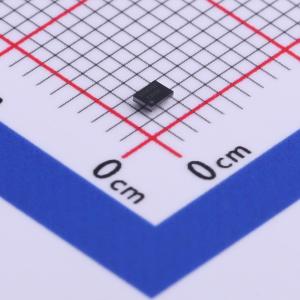

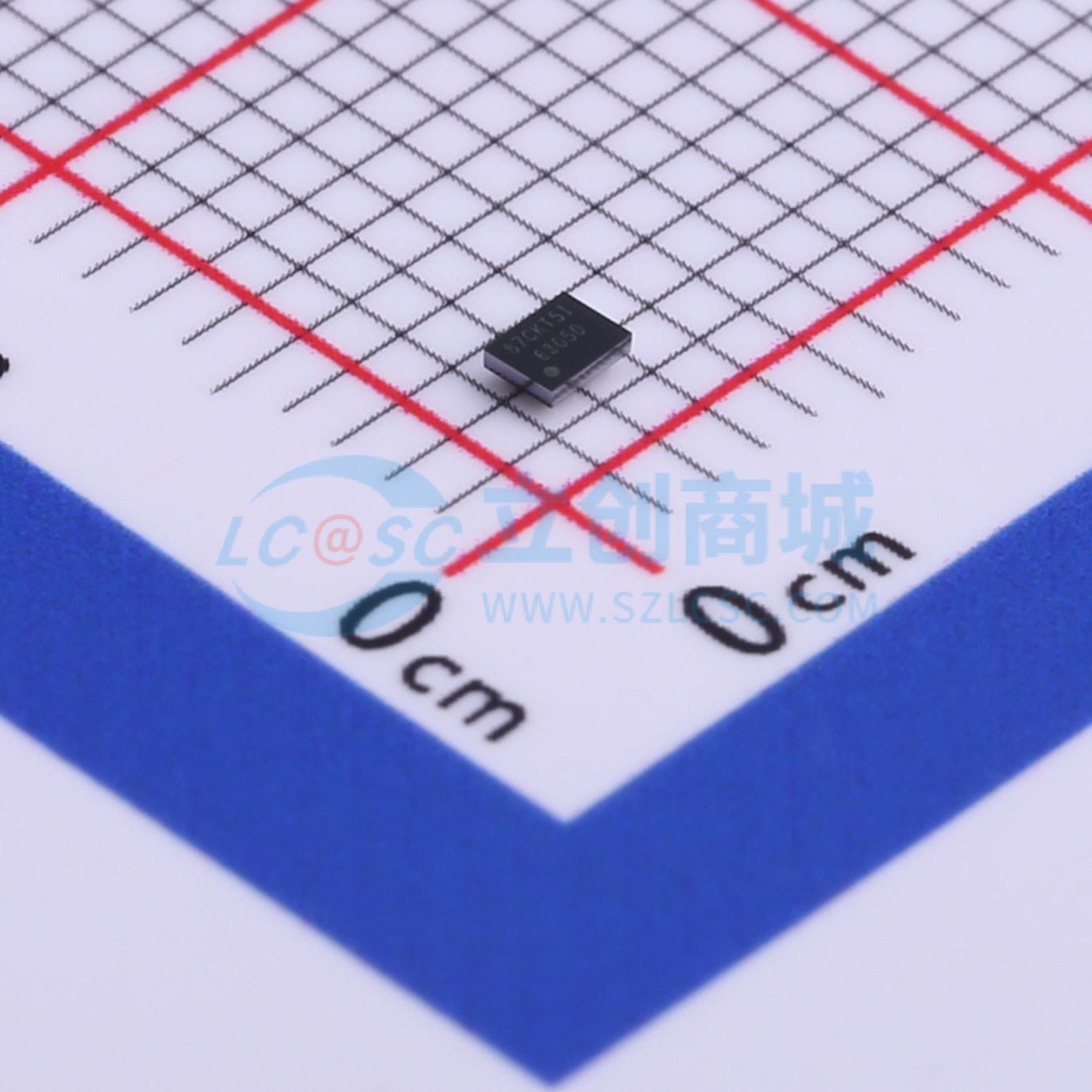

TPS63050YFFR

高效升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63050是一款高效率、低静态电流的升降压转换器,适用于输入电压高于或低于输出电压的应用。该转换器基于固定频率脉宽调制控制器,采用同步整流技术,以实现最高效率。在轻负载电流下,转换器进入节能模式,以保持整个负载电流范围内的高效率。
品牌名称: TI(德州仪器)
商品型号: TPS63050YFFR
商品编号: C527691
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TPS6305x系列器件是一款高效、低静态电流的降压-升压转换器，适用于输入电压高于或低于输出电压的应用场景。在升压模式下，连续输出电流最高可达500 mA；在降压模式下，连续输出电流最高可达1 A。开关中的最大平均电流限制在典型值1 A。TPS6305x系列器件可根据输入电压在降压或升压模式之间自动切换，从而在整个输入电压范围内调节输出电压，确保模式间的无缝转换。该降压-升压转换器基于固定频率的脉宽调制（PWM）控制器，采用同步整流以实现最高效率。在低负载电流时，转换器进入省电模式，以在整个负载电流范围内保持高效率。 PFM/PWM引脚允许用户在自动PFM/PWM模式操作和强制PWM操作之间进行选择。在PWM模式下，通常使用2.5 MHz的固定频率。输出电压可通过外部电阻分压器进行编程，或在芯片内部固定。可禁用转换器以最大程度减少电池消耗。在关断期间，负载与电池断开连接。该器件采用12引脚DSBGA和12引脚HotRod封装。

商品特性

真正的降压或升压，降压和升压模式间无缝转换
2.5 V至5.5 V输入电压范围
0.5 A连续输出电流：V_IN ≥ 2.5 V，V_OUT = 3.3 V
可调及固定输出电压版本
升压模式效率 > 90%，降压模式效率 > 95%
典型开关频率2.5 MHz
可调平均输入电流限制
可调软启动时间
器件静态电流 < 60 μA
自动省电模式或强制PWM模式
关断期间负载断开
过温保护
小型1.6mm x 1.2mm、12引脚WCSP和2.5mm x 2.5mm、12引脚HotRod QFN封装

应用领域

蜂窝电话和智能手机
平板电脑
个人电脑和智能手机配件
电池供电应用
智能电网/智能电表

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.5V~5.5V
	输出电压	2.5V~5.5V
	输出电流	500mA
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	43uA
	开关管(内置/外置)	内置
	输出类型	可调
