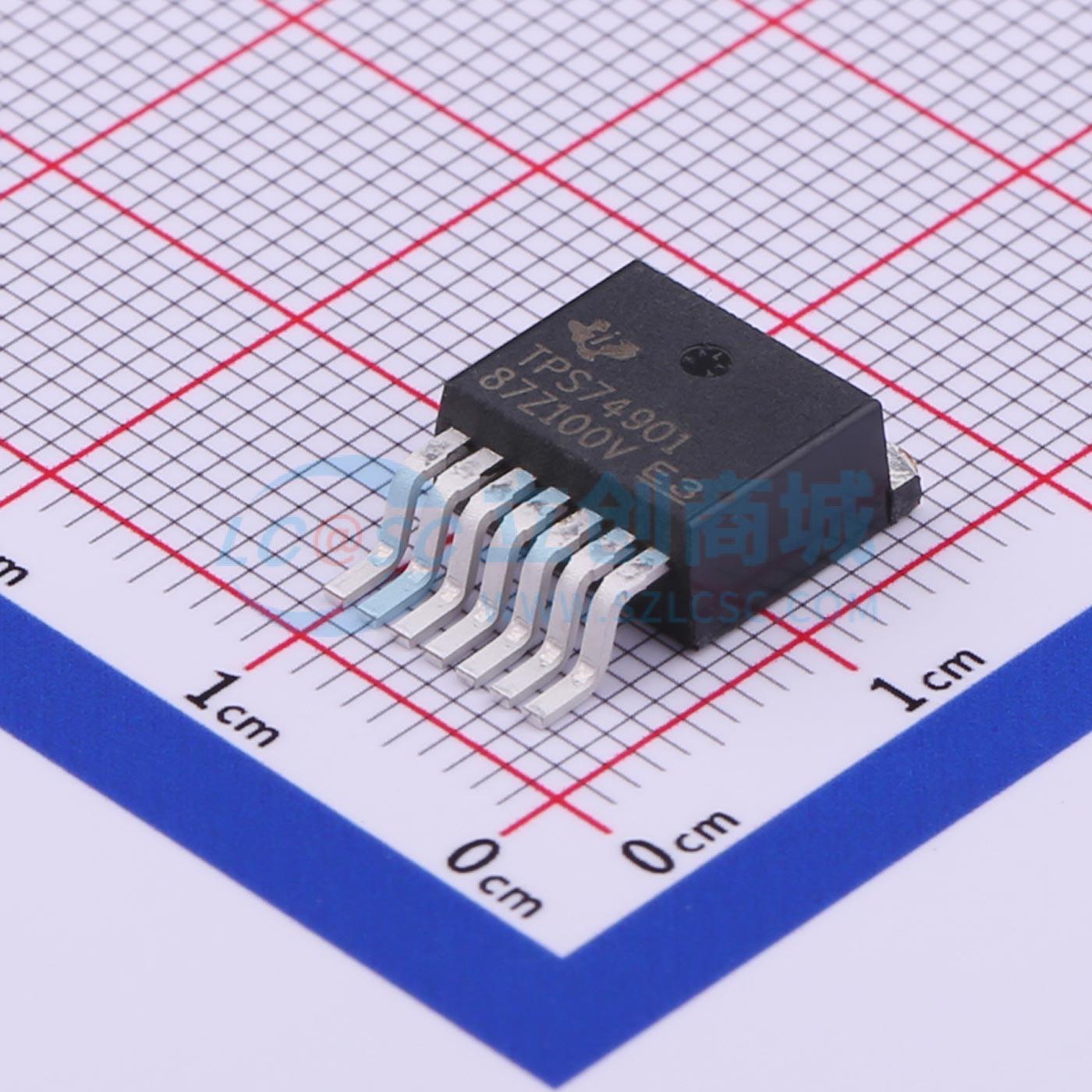

温馨提醒：图片仅供参考，商品以实物为准

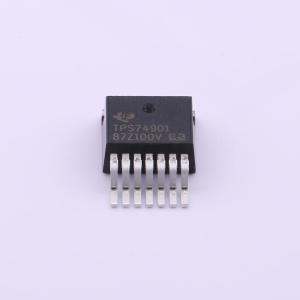

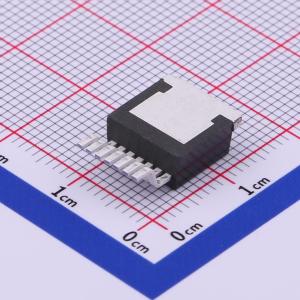

TPS74901KTWR
具有电源正常指示和使能功能的 3A、低输入电压 (0.8V)、可调节超低压降稳压器
- 描述
- TPS74901 可调节（0.8V 至 3.6V）、可编程软启动单路输出 3A LDO 稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS74901KTWR
- 商品编号
- C527694
- 商品封装
- TO-263-7
- 包装方式
- 编带
- 商品毛重
- 2.508克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~3.6V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 280mV@(3A) | |
| 噪声 | 25uVrms | |
| 特性 | 热关断；带使能 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS74901低压差 (LDO) 线性稳压器为各种应用提供了一种易于使用、性能可靠的电源管理解决方案。用户可编程软启动功能通过降低启动期间的电容性浪涌电流，将输入电源的压力降至最低。软启动具有单调性，非常适合为多种不同类型的处理器和 ASIC 供电。使能输入和电源正常输出便于与外部稳压器进行轻松排序。这种完全的灵活性使用户能够配置出满足 FPGA、DSP 以及其他有特殊启动要求的应用的排序需求的解决方案。 精密基准电压源和误差放大器在负载、线路、温度和工艺变化范围内可实现 2% 的精度。该器件搭配任何 ≥2.2 μF 的电容均可保持稳定，并且在 -40°C 至 125°C 的温度范围内进行了全面的规格测试。TPS74901 提供小型 (3 mm × 3 mm) VSON 封装和小型 (5 mm × 5 mm) VQFN 封装，从而使整体解决方案尺寸高度紧凑。该器件也提供 DDPAK-7 封装。
商品特性
- 输出电压范围：0.8 V 至 3.6 V
- 超低输入电压范围：0.8 V 至 5.5 V
- 偏置电压范围：2.7 V 至 5.5 V
- 低压差：3 A 时为 120 mV（典型值）
- 电源正常 (PG) 输出可用于电源监控或为其他电源提供排序信号
- 在线路、负载和温度变化范围内精度为 2%
- 可调节启动浪涌控制
- 偏置电压允许在低输入电压下实现良好的瞬态响应
- 搭配任何 ≥2.2 μF 的输出电容均可保持稳定
- 封装形式：小型 3 mm × 3 mm × 1 mm VSON、5 mm × 5 mm × 1 mm VQFN 和 DDPAK-7
- 高电平有效使能
应用领域
- FPGA 应用
- DSP 内核和 I/O 电压
- 服务器后级稳压应用
- 有特殊启动时间或排序要求的应用
