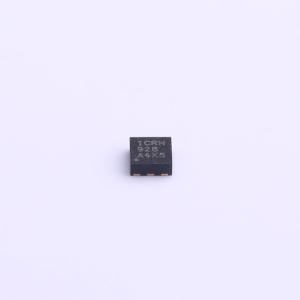

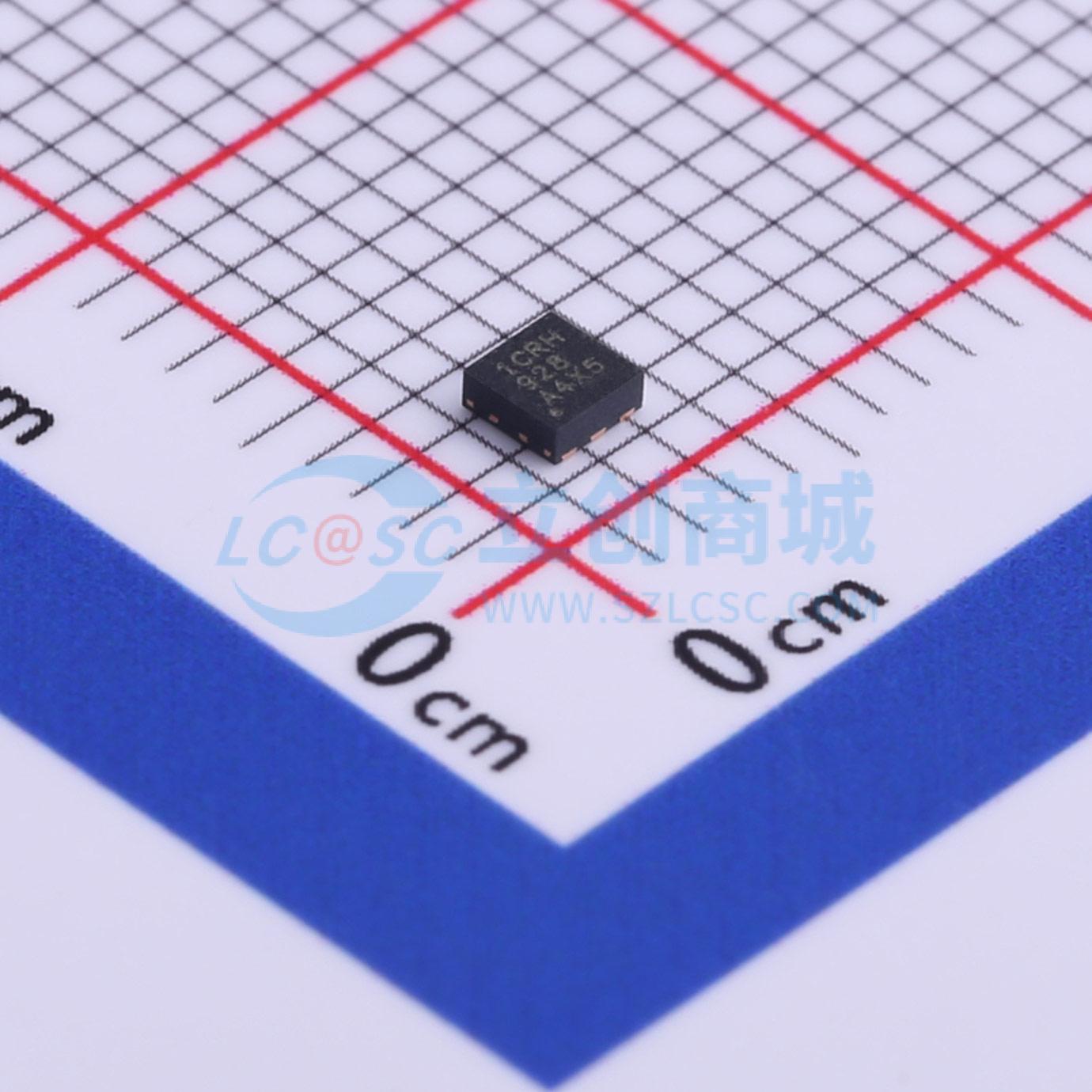

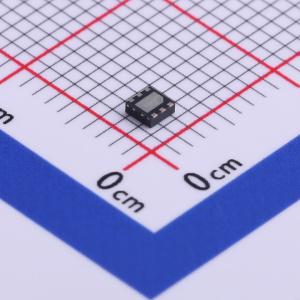

TPS22810DRVR

具备热保护功能的2.7-18V、导通电阻79mΩ负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22810 具备可调节上升和可调节输出放电的 18V、3A、79mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22810DRVR
商品编号: C527679
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

TPS22810 是一款单通道负载开关，具有可配置的上升时间和集成的快速输出放电（QOD）功能。该器件具有热关断功能，以防止结温过高，确保安全工作区域。它包含一个N沟道MOSFET，可在2.7 V至18 V的输入电压范围内工作。SOT23-6（DBV）封装支持最大2 A的电流，而WSON（DRV）封装支持最大3 A的电流。开关由开/关输入控制，可以直接与低压控制信号接口。

可配置的上升时间减少了由于大容量负载电容引起的浪涌电流，从而减小了电源电压下降。欠压锁定在VIN电压低于阈值时关闭器件，保护下游电路免受低于预期电压的影响。QOD引脚控制器件的下降时间，为电源关闭提供了设计灵活性。

TPS22810 提供带引脚的SOT-23封装（DBV）和WSON封装（DRV），两者均适用于-40°C至+105°C的自由空气温度范围。

商品特性

集成单通道负载开关
环境工作温度：-40°C 到 +105°C
SOT23-6 (DBV) 封装：最大连续电流 2 A
WSON (DRV) 封装：最大连续电流 3 A
输入电压范围：2.7 V 到 18 V
绝对最大输入电压：20 V
导通电阻 (R_ON) – R_ON = 79 mΩ（典型值）在 V_IN = 12 V 时
静态电流 – 62 μA（典型值）在 V_IN = 12 V 时
关断电流 – 500 nA（典型值）在 V_IN = 12 V 时
热关断
欠压锁定 (UVLO)
可调快速输出放电 (QOD)
可配置上升时间，通过 CT 引脚
SOT23-6 封装 – 2.9 mm x 2.8 mm，0.95-mm 间距，1.45-mm 高度 (DBV)
WSON 封装 – 2 mm x 2 mm，0.65-mm 间距，0.75-mm 高度 (DRV)
ESD 性能测试符合 JESD 22 – ±2-kV HBM 和 ±1-kV CDM

应用领域

高清电视
工业系统
机顶盒
监控系统

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	3A

	属性	参数值
	工作电压	2.7V~18V
	导通电阻	79mΩ
	工作温度	-40℃~+105℃
	特性	过热保护(OTP)；欠压保护(UVP)
