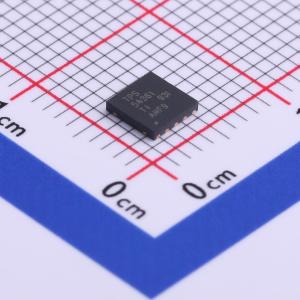

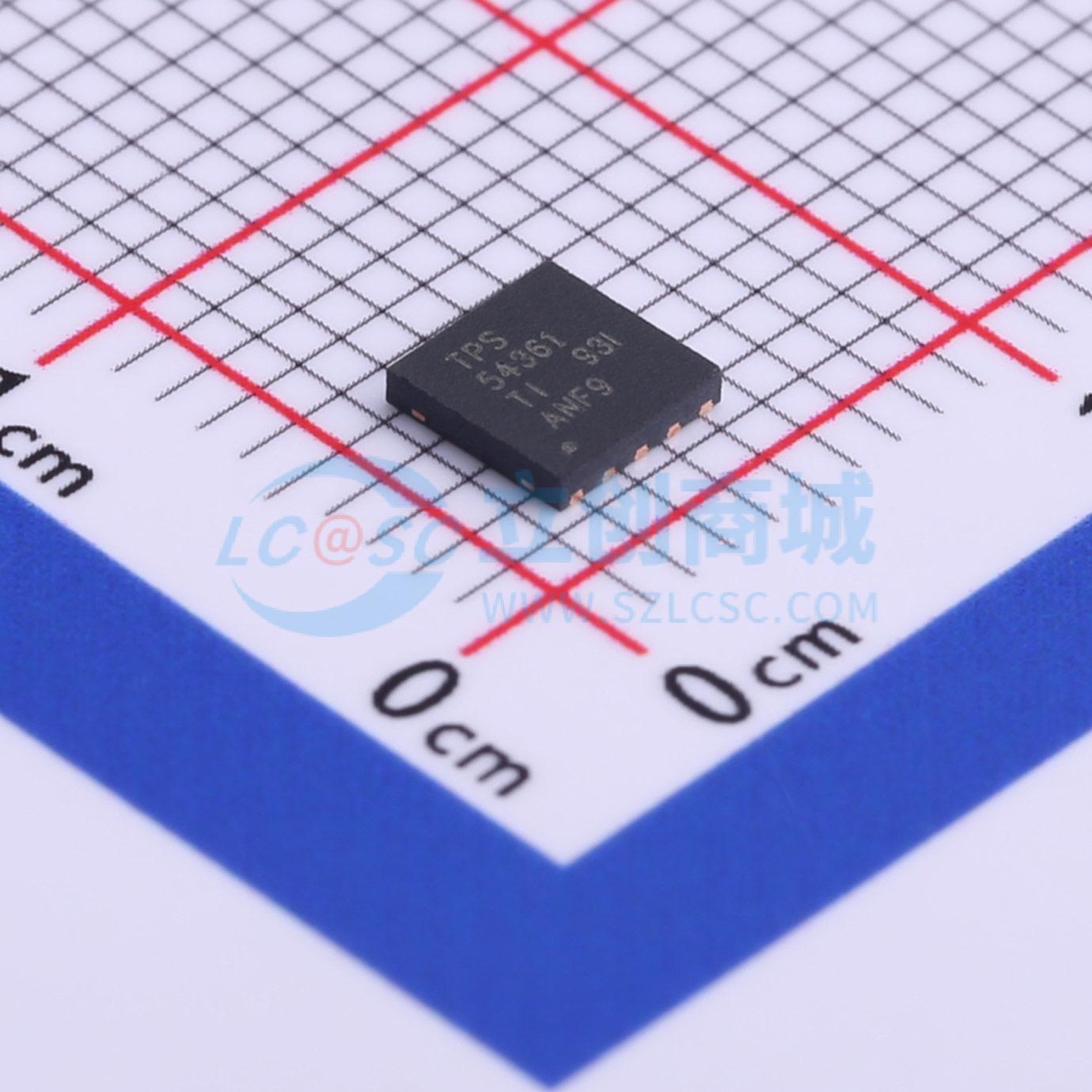

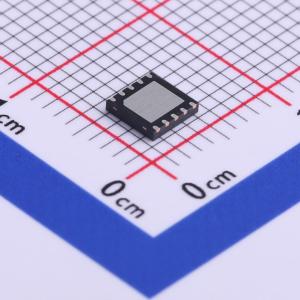

TPS54361DPRR
4.5-V至60-V输入、3.5-A降压型DC-DC转换器，具备软启动和节能模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS54361 具有软启动和 Eco-mode™ 的 4.5V 至 60V 输入、3.5A 直流/直流降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54361DPRR
- 商品编号
- C527686
- 商品封装
- WSON-10-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~58.8V | |
| 输出电流 | 3.5A | |
| 开关频率 | 100kHz~2.5MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 152uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；频率同步；可调软启动；过流保护；输出电压跟随；工作状态指示 |
商品概述
TPS54361器件是一款集成高端MOSFET的60V、3.5A降压稳压器。该器件可承受符合ISO 7637标准、最高达65V的负载突降脉冲。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载时的电源电流降至152μA。当使能引脚拉低时，关断电源电流可降至2μA。 欠压锁定内部设定为4.3V，但可通过使能引脚上的外部电阻分压器提高该值。输出电压启动斜坡由软启动引脚控制，该引脚也可配置用于排序和跟踪。开漏电源正常信号表明输出电压处于标称电压的93%至106%范围内。 宽可调开关频率范围允许对效率或外部元件尺寸进行优化。逐周期电流限制、频率折返和热关断功能可在过载情况下保护内部和外部元件。 TPS54361器件采用10引脚、4mm×4mm WSON封装。
商品特性
- 采用脉冲跳跃Eco-Mode™实现轻载高效
- 89mΩ高端MOSFET
- 152μA工作静态电流和2μA关断电流
- 100kHz至2.5MHz可调开关频率
- 可与外部时钟同步
- 集成BOOT充电FET，轻载时低压差
- 可调欠压锁定（UVLO）电压和迟滞
- 欠压和过压电源正常输出
- 可调软启动和排序
- 0.8V±1%内部电压基准
- 带散热焊盘的10引脚WSON封装
- -40℃至150℃结温（TJ）工作范围
- 使用WEBENCH电源设计器基于TPS54361创建定制设计
应用领域
- 工业自动化和电机控制
- 车辆配件：GPS、娱乐系统
- USB专用充电端口和电池充电器
- 12V、24V和48V工业、汽车和通信电源系统
