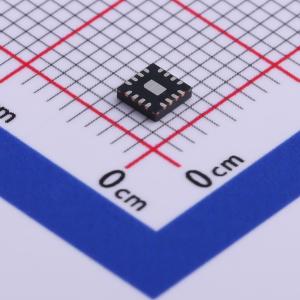

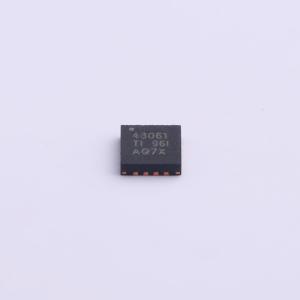

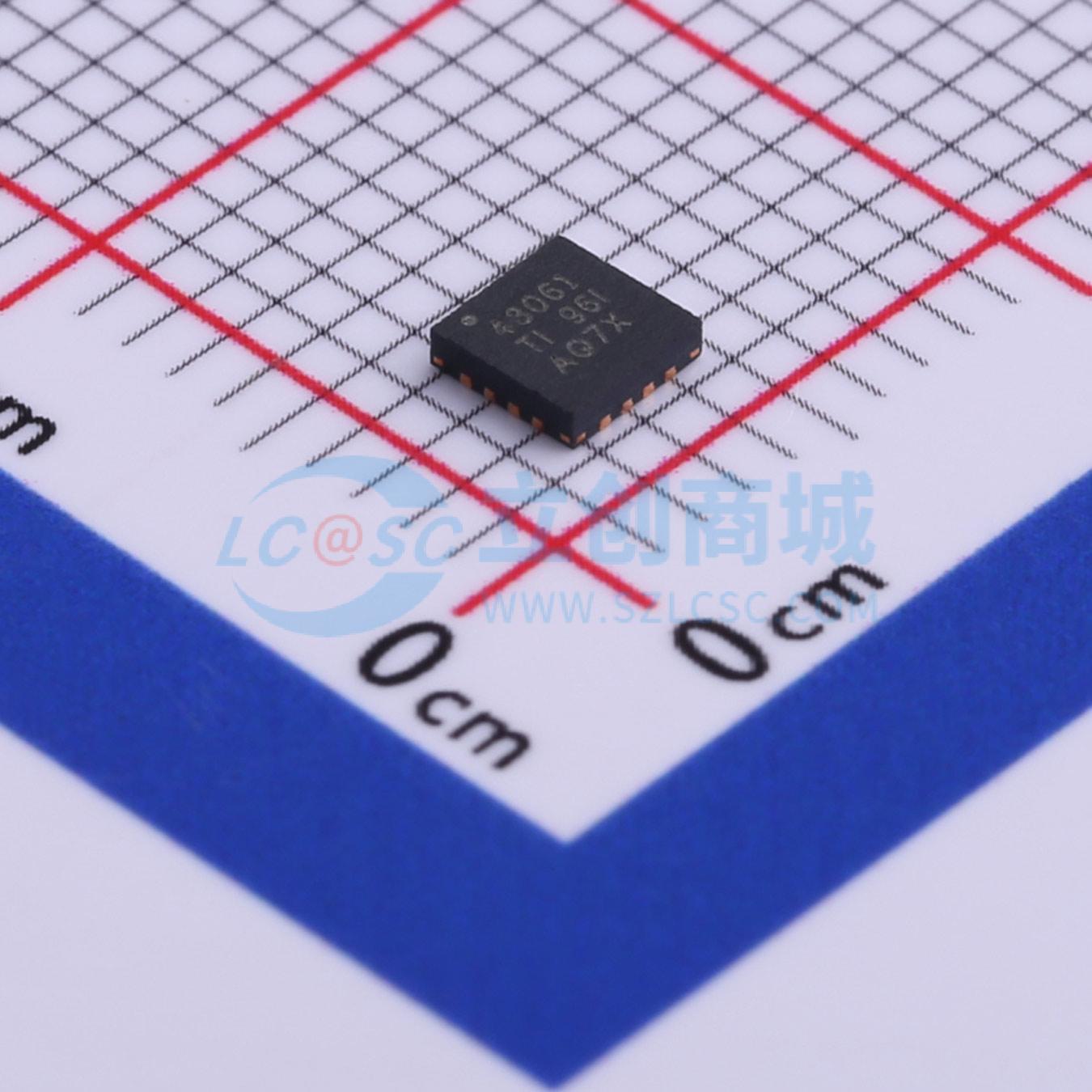

温馨提醒：图片仅供参考，商品以实物为准

TPS43061RTER

低静态电流同步升压DC-DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS43061是一款低静态电流同步升压DC-DC控制器,具有宽输入电压范围（4.5V至38V）,支持高达58V的输出电压。该控制器采用恒定频率电流模式脉冲宽度调制（PWM）控制,具有同步整流功能,可提高效率。内置自举二极管和可调软启动时间,支持外部时钟同步。
品牌名称: TI(德州仪器)
商品型号: TPS43061RTER
商品编号: C527683
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

TPS43060和TPS43061是低静态电流（IQ）的电流模式同步升压控制器，输入电压范围宽，为4.5至38 V（绝对最大值40 V），升压输出范围最高可达58 V。同步整流技术可实现大电流应用的高效率，无损电感直流电阻（DCR）检测进一步提高了效率。由此产生的低功耗，结合采用PowerPAD™的3 mm × 3 mm WQFN-16封装，可在较宽的温度范围（-40℃至150℃）内支持高功率密度和高可靠性的升压转换器解决方案。 TPS43060包含一个7.5 V的栅极驱动电源，适用于驱动各种MOSFET。TPS43061具有5.5 V的栅极驱动电源，其驱动强度针对低栅极电荷（Qg）的NexFET功率MOSFET进行了优化。此外，TPS43061为高端栅极驱动器集成了一个自举二极管，以减少外部元件数量。

商品特性

最大输出电压58 V
输入电压（VIN）范围4.5至38 V（绝对最大值40 V）
TPS43060：针对标准阈值MOSFET优化的7.5 V栅极驱动
TPS43061：针对低Qg NexFET功率MOSFET优化的5.5 V栅极驱动
带内部斜率补偿的电流模式控制
频率可调范围为50 kHz至1 MHz
可与外部时钟同步
软启动时间可调
电感DCR或电阻电流检测
输出电压电源正常指示
反馈参考电压精度为±0.8%
关断电源电流5 μA
工作静态电流600 μA
集成自举二极管（TPS43061）
逐周期电流限制和热关断功能
欠压锁定（UVLO）和输出过压保护可调
采用带PowerPAD的小型16引脚WQFN（3 mm × 3 mm）封装
工作结温（TJ）范围为-40℃至150℃

应用领域

个人电脑的雷电接口
汽车电源系统
同步反激式电路
氮化镓（GaN）射频功率放大器
平板电脑配件
电池供电系统
5 V、12 V和24 V直流总线电源系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~38V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	外置
	输出类型	可调
