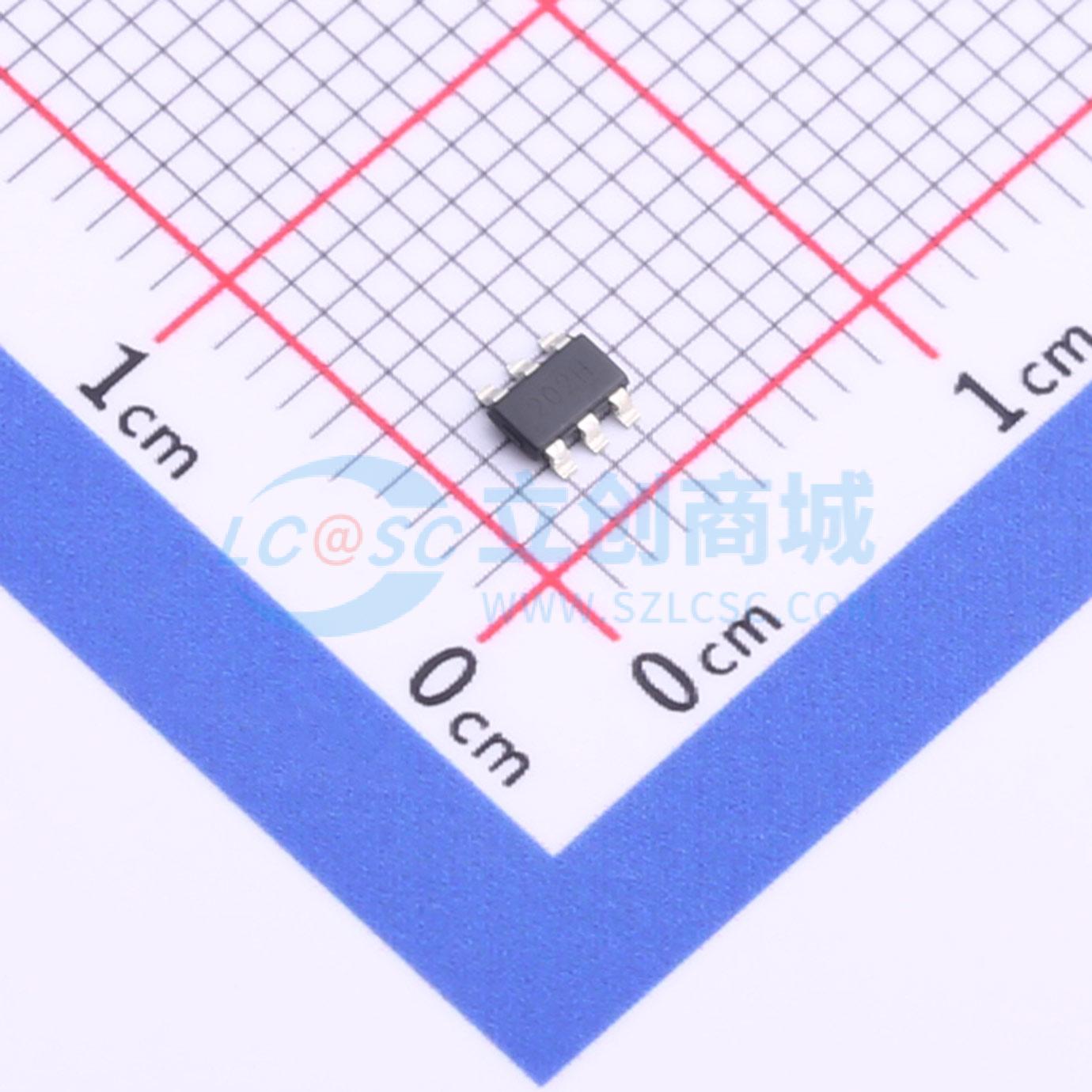

温馨提醒：图片仅供参考，商品以实物为准

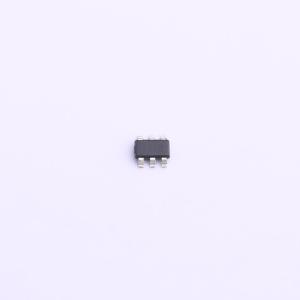

TPS54202HDDCR
4.5V至28V输入，2A输出同步降压电压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54202H是一款4.5V至28V输入电压范围,2A输出电流的同步降压转换器。它集成了两个开关FET,内部环路补偿和5ms内部软启动时间,以减少组件数量。具有低关断电流（2μA）和低静态电流（45μA）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54202HDDCR
- 商品编号
- C527684
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | 596mV~28V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 45uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54202H是一款输入电压范围为4.5 V至28 V的2 A同步降压转换器。该器件集成了两个开关FET、内部环路补偿和5 ms内部软启动功能，可减少元件数量。 通过集成MOSFET并采用SOT23封装，TPS54202H实现了高功率密度，并在PCB上占用较小的面积。 先进的Eco模式可最大限度地提高轻载效率并降低功耗。 高端MOSFET中的逐周期电流限制可在过载情况下保护转换器，而低端MOSFET续流电流限制可防止电流失控，进一步增强了保护功能。如果过流情况持续时间超过预设时间，则会触发打嗝模式保护。
商品特性
- 4.5 V至28 V宽输入电压范围
- 集成148 mΩ和78 mΩ MOSFET，可提供2 A连续输出电流
- 低至2 μA关断电流，45 μA静态电流
- 内部5 ms软启动
- 固定500 kHz开关频率
- 先进的Eco模式脉冲跳跃
- 峰值电流模式控制
- 内部环路补偿
- 带打嗝模式保护的双MOSFET过流保护
- 过压保护
- 热关断
- SOT - 23 (6)封装
应用领域
- 12 V、24 V分布式电源总线供电
- 工业应用
- 白色家电
- 消费类应用
- 音频
- 机顶盒、数字电视、打印机简化原理图
