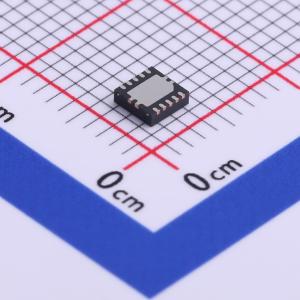

温馨提醒：图片仅供参考，商品以实物为准

TPS54260DRCR

具备节能模式的3.5V至60V输入、2.5A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54260 具有 Eco-Mode 的 3.5V 至 60V 输入、2.5A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS54260DRCR
商品编号: C527685
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.082克(g)

商品参数

商品概述

TPS54260器件是一款集成高端MOSFET的60V、2.5A降压稳压器。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载、稳压输出的电源电流降至138μA。使用使能引脚，当使能引脚为低电平时，关断电源电流可降至1.3μA。欠压锁定（UVLO）内部设定为2.5V，但可通过使能引脚提高该值。输出电压启动斜坡由慢启动引脚控制，该引脚也可配置用于排序和跟踪。开漏电源正常信号表示输出电压处于其标称电压的94%至107%范围内。较宽的开关频率范围可优化效率和外部元件尺寸。频率折返和热关断功能可在过载情况下保护器件。 TPS54260提供10引脚热增强型MSOP和10引脚3mm×3mm SON PowerPAD封装。

商品特性

3.5V至60V输入电压范围
200mΩ高端MOSFET
采用脉冲跳跃节能模式，轻载时效率高
138μA工作静态电流
1.3μA关断电流
100kHz至2.5MHz开关频率
可与外部时钟同步
可调慢启动和排序
欠压和过压电源正常输出
可调欠压锁定电压和迟滞
0.8V内部电压基准
10引脚MSOP和10引脚3mm×3mm带PowerPAD的VSON封装
使用WEBENCH电源设计器基于TPS54260创建定制设计

应用领域

12V、24V和48V工业及商业低功率系统
车队管理、电表和安全系统中的GSM、GPRS模块

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~60V
	输出电流	2.5A
	开关频率	100kHz~2.5MHz；581kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	138uA
	开关管(内置/外置)	内置
	输出类型	可调
